Máquina de corte de placa de llama de pórtico múltiple en movimiento CNC

Máquina de cortar placa de llama CNC
1. Uso de la serie CNC-CG CNC Flame Cutting Machine
2. Estructura de la máquina de corte de llama CNC
3. Clasificación de la máquina de corte de llama CNC basada en el tamaño del pórtico
4. Parámetros técnicos de la máquina de corte de placa de tira CNC
Disponibilidad:
Cantidad:

Posición de  la máquina de corte de placa de llama CNC:


1)  La máquina de corte de placa de llama CNC  es el producto de volumen más grande en la familia de la máquina de corte de placa de tira CNC;

2) Esta sección del producto está en la introducción general de la subdivisión en la máquina.



1.  Uso de la serie CNC-CG CNC Flame Cutting Machine:

1)   Función: Esta rama de la máquina tiene el propósito de cortar la forma de la placa en la placa de metal: los productos terminados son piezas de trabajo de metal de varios contornos requeridos;

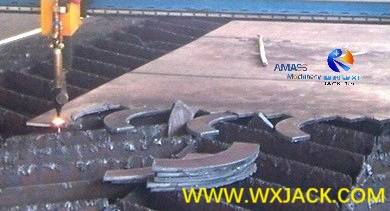

Corte de contorno terminado con placa de acero al carbono, con Wuxi Jack  CNC Máquina de corte de placa de llama: ( Fig.1 )

Fig1 Máquina de corte de llama CNC 3

2)  piezas de trabajo aplicables: este grupo de máquina de corte CNC puede cortar la placa de metal, la aplicación mayoritaria es para cortar acero de carbono, con un espesor de 6 mm a hasta 200 mm (la máquina modelo estándar es de 100 ~ 150 mm de corte de espesor);

3)  Capacidad única de la máquina de corte de llama CNC: aunque actualmente hay cuatro tipos de tecnología de corte de placas de metal en la industria: corte de llama , corte de plasma , corte con láser y corte de agua , los tres tipos restantes son aplicables para el corte de placas de espesor delgado y medio. Para el corte de placa de espesor grueso (≧ 35 mm), la máquina de corte de llama CNC tiene ventajas incomparables;

4)  Medios de corte: uno de los gases de corte requeridos de esta máquina de corte de placa CNC es el oxígeno (cortar oxígeno y precalentar oxígeno); El otro es acetileno (mayoría) o propano (minoría). En este sentido, el corte de llama de control CNC puede verse como adoptar la tecnología de corte de placas de oxiacetileno;

5)  Formulario de aplicación de la máquina de corte de llama CNC:

a) Para esta máquina de cortar la placa de tira CNC de oxiacetileno , la mayoría de los equipos son combinados de:

 - Máquina de corte de placa de llama CNC;

 - máquina de cortar placas de tiras;

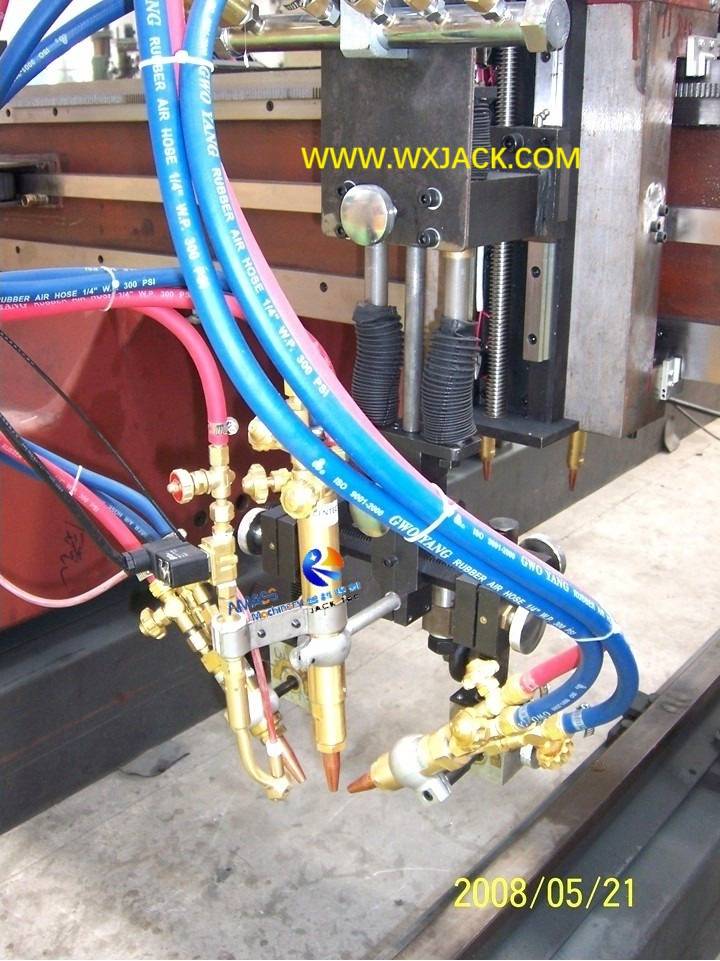

 - Máquina de corte de triple placa:

b) Equipada con antorcha de tira y o antorcha triple, la máquina de corte de placa CNC tiene la capacidad de cortar la forma de la placa recta y cortando el corte en el eje x e y dentro del plano horizontal, así como el biselado de borde (al igual que la fresa de borde ), lo que lo convierte en una máquina de corte CNC versátil;

6)  Uso extenso: como otras series de máquina de corte de placas de tiras CNC, la máquina de corte de llama CNC se puede utilizar como un equipo individual en cualquiera de las instalaciones en la industria de la producción;

7) Máquina de corte de placa de tira  CNC-CG4000  CNC: además, la máquina modelo de 4,000 mm (se refiere a la tramo de pórtico) es el equipo básico y también el primer equipo en términos de flujo de proceso y diseño de la línea de producción de haz H y línea de producción de haz de caja.



2.  Estructura de la máquina de corte de llama CNC:

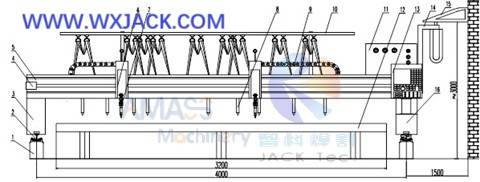

Estructura de un conjunto típico de máquina de corte de placa de llama CNC, verifique a continuación boceto:

Fig.2

Fig2 Máquina de corte de llama CNC 1

1) riel longitudinal;

2)  Unidad de viaje longitudinal;

3)  Unidad de transmisión de banda de acero;

4)  marco principal mecánico de la máquina;

5)  Unidad de viaje transversal;

6)  CNC Flame Cutching (la configuración estándar es dos conjuntos en un conjunto de máquina);

7)  Torcha de corte de tira (la configuración estándar es nueve conjuntos en un conjunto de máquina);

8) cadena de arrastre de cable transversal;

9)  estante colgante de tubo de gas;

10) Cortar panel de gas;

11)  plataforma de corte (hecha por el cliente, con impresión de diseño de Wuxi Jack);

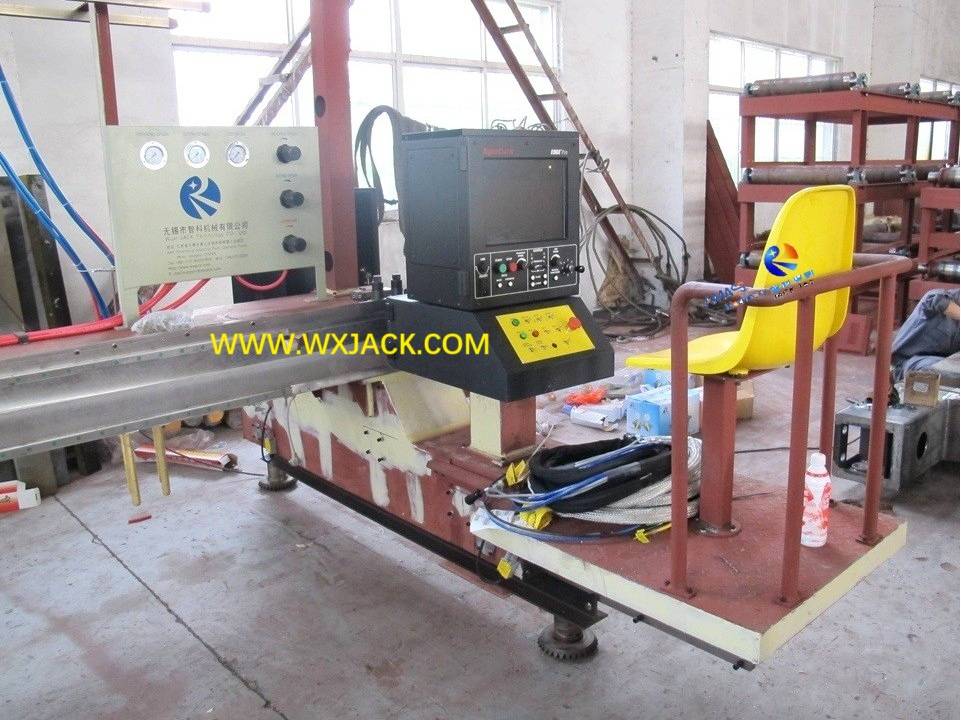

12)  estación operativa de la placa CNC;

13)  rejilla de cable longitudinal;

14)  soporte de rejilla de cable longitudinal (hecho por el cliente);

15)  Soporte de viga de pórtico de plataforma de corte (preparación del cliente)

Tendremos una introducción exhaustiva en cada una de estas unidades aplicadas en la máquina de corte de llama CNC en las secciones de los siguientes productos.



3.  Clasificación en la máquina de corte de llama CNC basada en el tamaño del pórtico:

1)   'Estándar ': El tamaño estándar de la máquina tiene un tramo de pórtico de 4.000 mm (lo que significa que la distancia central de las dos piezas de rieles guía longitudinales es de 4.000 mm), lo que puede satisfacer la demanda del grupo más grande de clientes;

2)     'Tailor hecho ': Sobre esa base, la máquina de corte de placa de llama CNC también tiene un tramo de pórtico de 3.000 mm/ 5,000 mm y más amplio. El más grande actualmente es de 15,000 mm;

3)  Temas cubiertos: continuaremos con la introducción de modelos estándar y a medida/ unidades principales de diferentes ramas de la máquina de corte CNC en las secciones de productos de la siguiente manera.



4.   Parámetros técnicos de la máquina de corte de placa de tira CNC:

Para cada uno de los modelos de la máquina la enumeraremos en la sección del producto correspondiente.
