Máquina de corte de placa de llama CG5000 Double Double Double Strip Flame

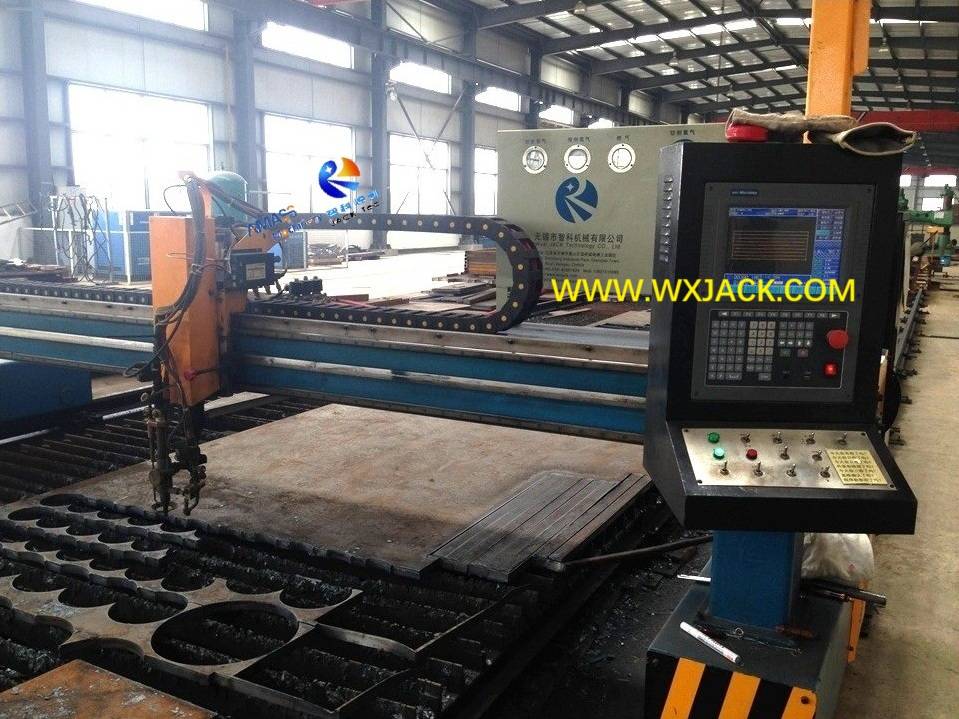

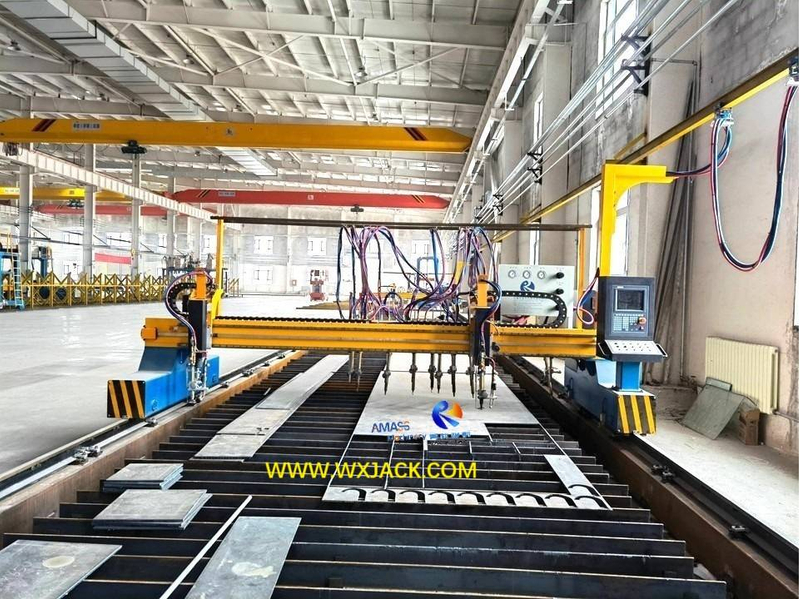

Sitio de trabajo y entrega de la máquina  CNC-CG5000  CNC Strip Flame Cutting Machine:

1) Desde el sitio de trabajo de este conjunto de Wuxi Jack Double Drive CNC-CG5000 CNC Strip Flame Cutting Machine , puede observar en las piezas de trabajo de corte terminadas en su plataforma de corte:

2) Esta máquina acababa de terminar de cortar varias piezas de placa de acero bajo corte de forma, por medio de su antorcha de corte CNC;

3) y varias piezas de placas de acero largas y estrechas, que se cortaron con sus antorchas de corte de tira en el lado trasero de la máquina moviendo pórtico;

Tendremos una exploración sobre este modelo de la máquina de corte CNC en esta sección del producto.

1. Tamaño de pórtico de la serie CNC-CG CNC Strip Plate Machine y su distribución:

La máquina CNC-CG5000 Double Drive CNC Flame Flame Cutting Machine es el producto de la familia de mayor tamaño de mayor tamaño;

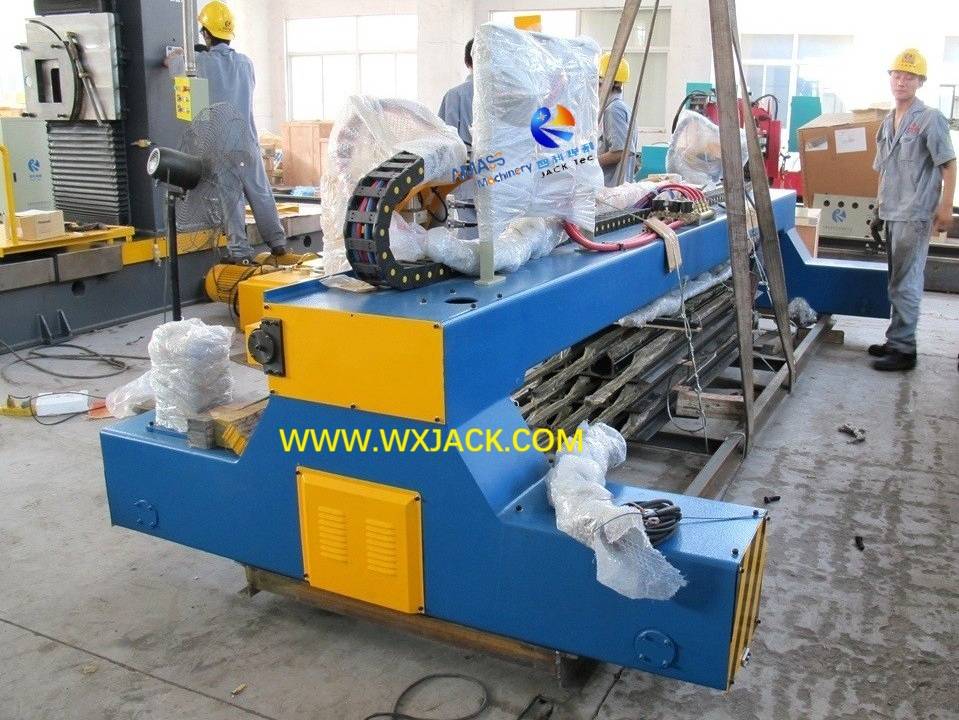

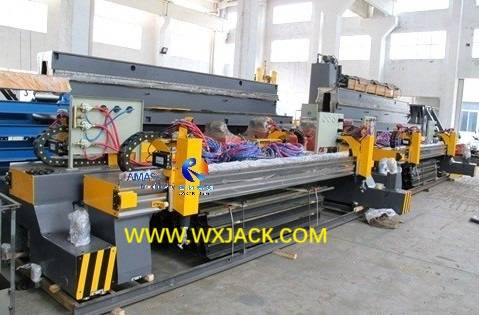

Marco mecánico de Wuxi Jack CNC-CG5000  Máquina de corte de llama CNC lista para la entrega: ( Fig.1 )

1)   Rango de ancho de corte:    como se menciona en su sección de Introducción Familia de productos, la máquina de la serie CNC-CG tiene ancho de pórtico (esto significa el ancho del haz principal horizontal o el tramo de riel de corte) de 3.000 mm a 15,000 mm;

2)    Ancho de corte válido mayoritario:    basado en la teoría de las estadísticas de Pareto, la mayoría de los cae dentro del rango de 3000 mm/ 4000 mm/ 5000 mm, que cumple con la regla de 80/20. La máquina de corte de placas CNC de estos tamaños puede verse como 'estándar ' especificaciones de la máquina;

3)  Importancia:   el modelo CNC-CG5000 es el producto típico de la configuración de doble unidad.

2. ¿Por qué la unidad doble en la máquina de corte de placas CNC y cómo poner en uso:

1) Máquina de corte de una sola unidad versus doble transmisión en  CNC Strip Plate Cutting:

a) En condiciones mayoritarias, el tamaño de pórtico de 5000 mm es el umbral para distinguir la unidad única y la unidad doble en la tecnología de corte de control CNC de chapa metálica;

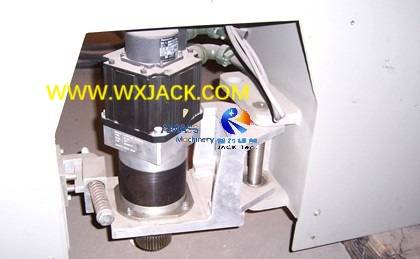

b) Servo Motor y reductor que se aplicará en Wuxi Jack CNC Máquina de corte de placa: ( Fig.2 )

2)  Significado e significado en la doble unidad para la máquina de corte CNC y su implementación:

a) Double Drive significa que ambos lados del pórtico de la máquina tienen motores de conducción y reductores de servo en su parte inferior, que conducen las ruedas de viaje sentadas en los rieles de corte paralelos;

b) Implementación de doble unidad:   en el proceso de corte de la máquina modelo de doble unidad, conducido con ambos lados reductores de servomotores de CA que trabajan en fase, ruedas de viaje de la máquina Roll Roll hacia adelante, pórtico de máquina líder en viajes;

c)  Uso y beneficio:    de esta manera, la máquina de corte de llama CNC puede obtener el mejor grado de estabilidad de funcionamiento. Esto es especialmente crítico para equipos de modelos de gran tamaño (el tramo de pórtico es de 5,000 mm o más);

2)  unidad única en la máquina de corte CNC:

a)  Qué es un solo accionamiento:    en contraste, en el modo de accionamiento único de la máquina de corte de placa CNC, solo un lado del pórtico de movimiento mecánico del motor se instala con reductor de servomotor. El lado opuesto es de tipo inactivo, que se convierte en seguidor que se ejecuta con el movimiento del lado de conducción;

b)  Aplicación adecuada de la unidad única:   para el modelo de máquina con ancho de pórtico de 4.000 mm y menos, la rigidez del haz de pórtico puede garantizar su viaje estable y, por lo tanto, reduciendo el resultado de precisión

3) Línea divisoria en una sola unidad y una doble unidad en la máquina de cortar placas CNC:

a)   ¿Cuándo necesitas una doble unidad?    En el campo del corte de placa de chapa de control CNC, cuando el ancho de pórtico excede los 5,000 mm, lo que equivale a máx. Ancho de corte efectivo de 4.000 mm, la rigidez del haz de pórtico mecánico más grande no puede ser satisfactorio en el movimiento de fase de ambos lados, lo que trae problemas como el sacudido, lo que tiene un impacto negativo en el resultado de la máquina de corte de la llama CNC. En este momento, se debe introducir doble unidad;

b) Demanda más estricta de reducir el resultado:    por otro lado, en los últimos años, con el creciente estándar más alto en la calidad de corte en la industria, más y más de 4,000 mm de ancho (Modelo: CNC-CG4000 ) Model Machine también adoptada con doble unidad, esto hace que la unidad doble se convierta en la corriente principal de la aplicación de la máquina hoy en día;

4) Sistema de control de la máquina de corte de placas CNC de la llama de plasma:

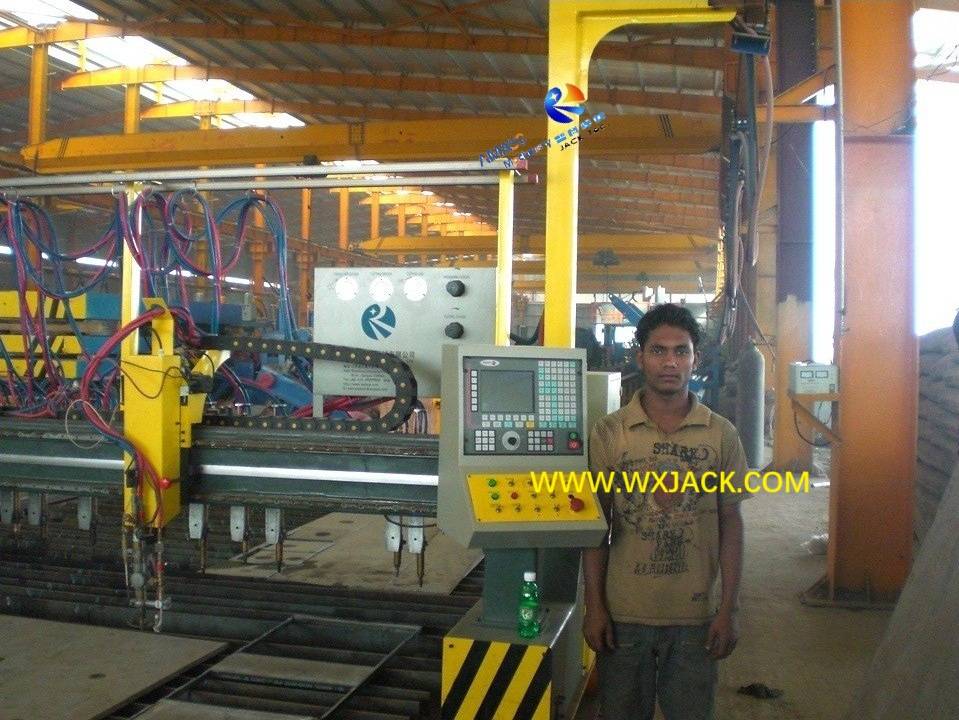

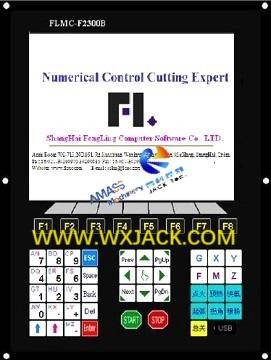

Interfaz del monitor del controlador CNC de la máquina Wuxi Jack:  ( Fig.3 )

5) Importancia de la doble unidad en  la máquina de corte de placas CNC:

a) Con la unidad doble de la máquina, ambos lados del pórtico motorizado mecánico están alimentados con un reductor de servomotor;

b) El sistema de control de la máquina genera y envía una señal desde el sistema CNC, haciendo que los dos conjuntos de reductores de servomotores funcionen sincrónicamente, lo que alcanza el objetivo de la ejecución coordinada de pórtico de máquinas ambos lados;

c) En una palabra, con el servomotor se puede poner en práctica doble en la máquina de cortar placas CNC.

3. Aplicación de la máquina de corte CNC CNC Strip de modelo CNC -CG5000 de doble unidad:

1) El cliente usa este modelo del modelo CNCG-CG5000 CNC Machine Cutting Machine para el corte de la forma de la placa de cumplimiento en la placa de acero de carbono con un tamaño más ancho de 4200 mm;

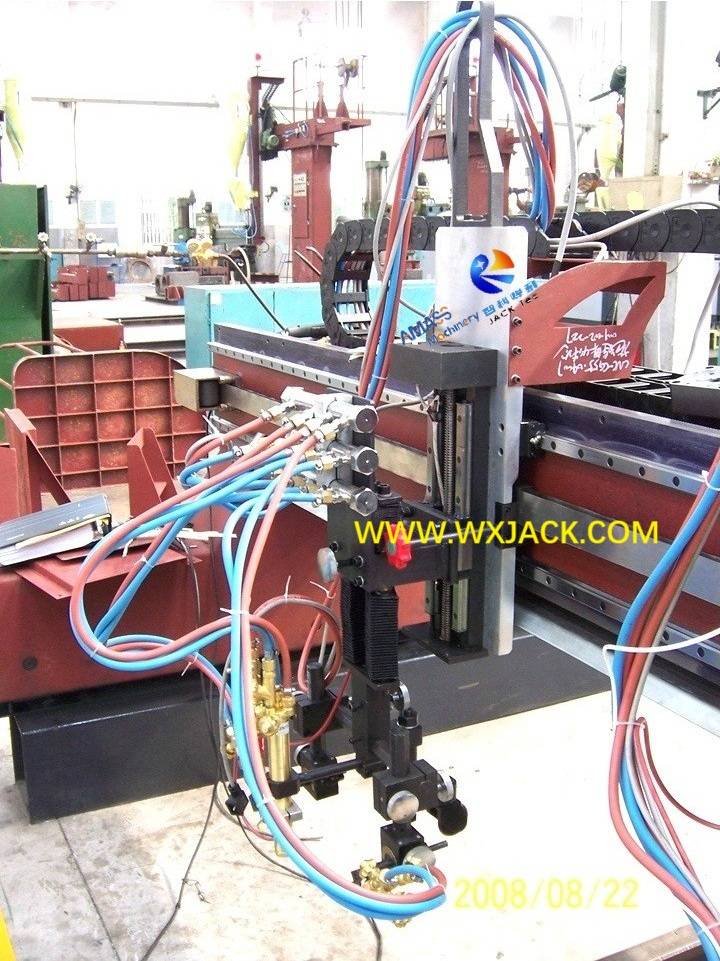

2)  cantidad de antorcha de corte en  la máquina de corte de placas CNC:

a) Con el aumento del ancho de pórtico horizontal mecánico, se puede instalar más antorcha de corte CNC en la máquina:

b) Dos o tres conjuntos de antorchas de corte de control CNC son aplicables para estar equipados en una máquina de especificación de 5,000 mm (modelo: CNC-CG5000 );

c) de esta manera, la productividad del  corte de placa de chapa de control CNC se puede mejorar en consecuencia;

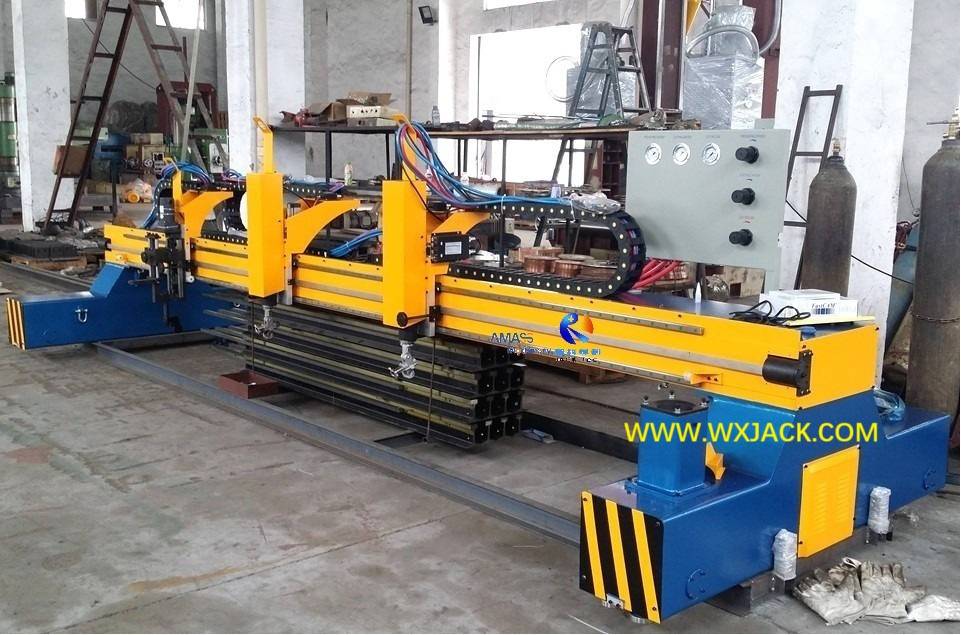

3)   Equipo relacionado:    equipado con antorcha de corte triple y antorcha de corte de tiras, incorporando funciones de la máquina de corte de placa de llama triple (la parte del mostrador de la máquina de fresado de borde ) y la máquina de cortar placa de la llama de la tira.

4. Parámetros técnicos de la máquina de corte de llama CNC:
