Máquina de corte de plasma CNC de la serie CG popular popular CNC

1. Las especificaciones críticas para elegir la máquina de cortar plasma CNC Strip Plate Machine
2. Configuración común de la máquina de corte de placas de plasma CNC
3. Aspecto técnico de la máquina de corte de llama de plasma CNC
4. Parámetros técnicos de la serie CG Series CNC Plasma Plate Cutting Machine

Disponibilidad:
Cantidad:

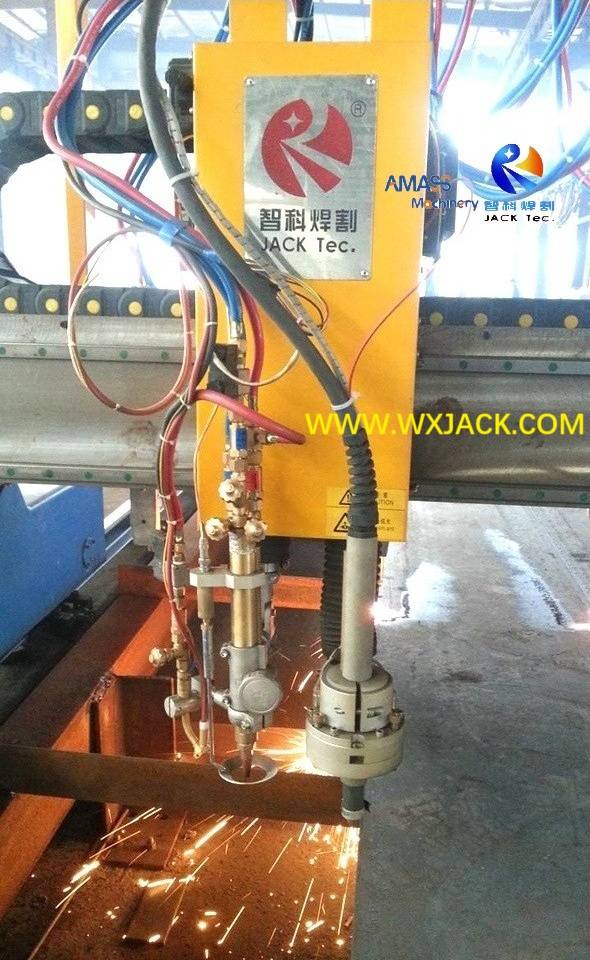

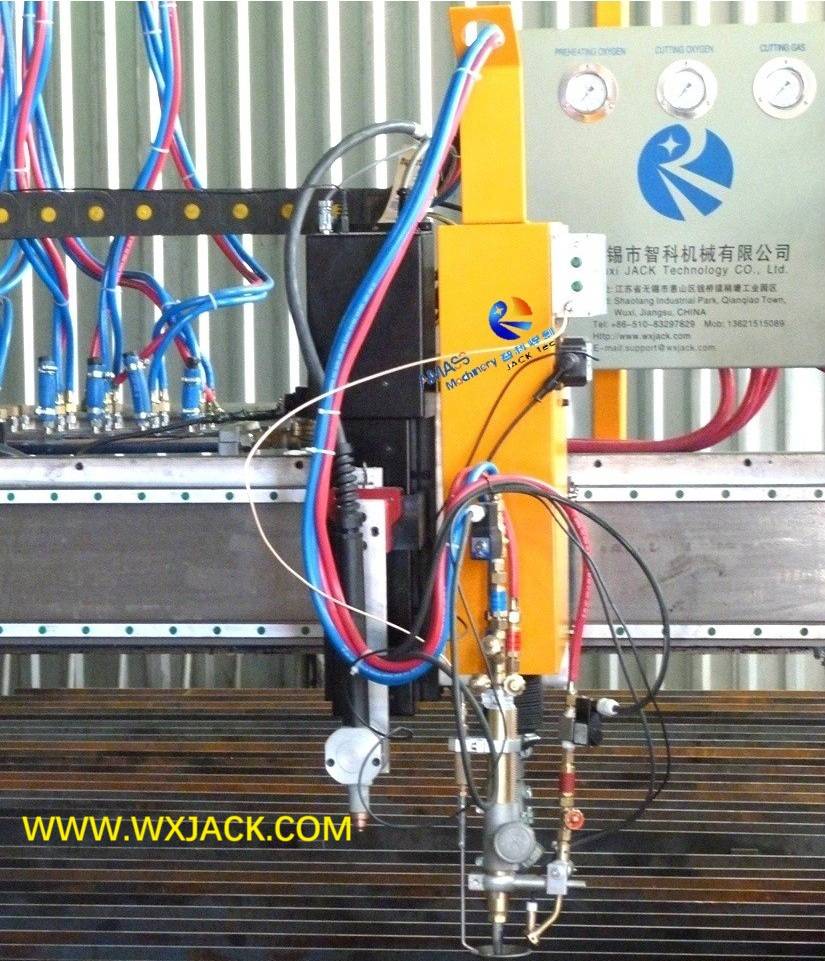

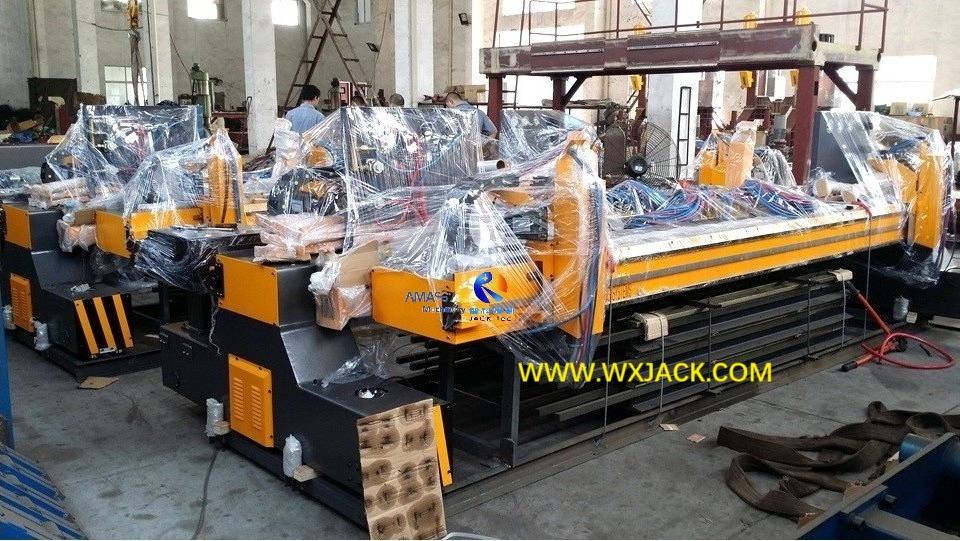

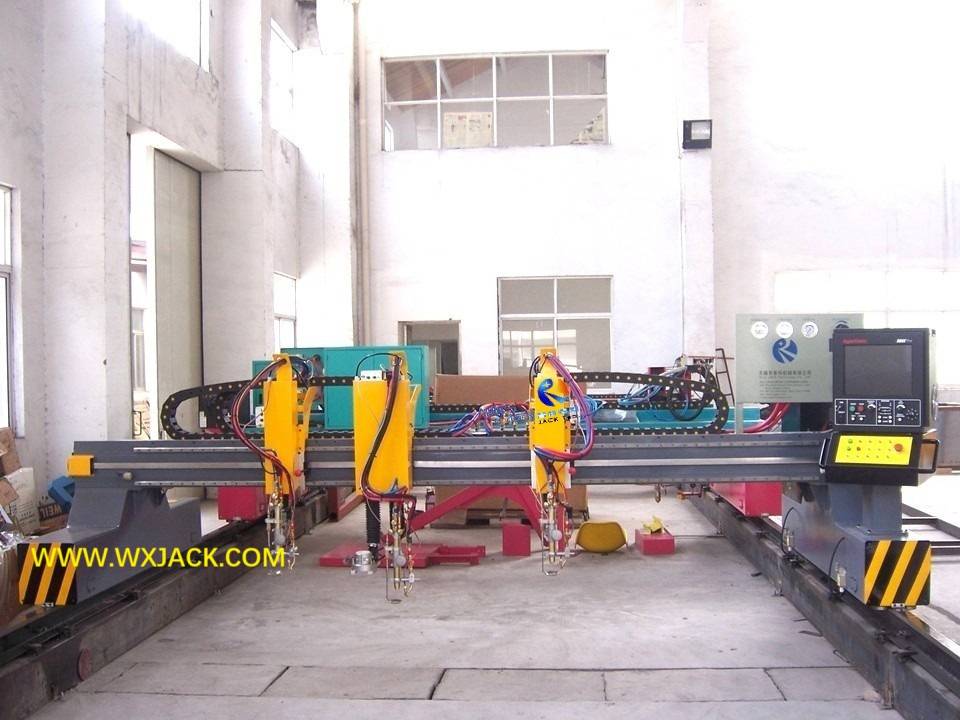

Las primeras o tres fotos exhiben Wuxi Jack CNC-CG Series CNC Plasma Plating Machine de diferentes modelos/ tamaño y configuración.



1. Especificaciones críticas en la elección de la máquina de cortar plasma CNC Strip Plate Machine:

1)  El  Máx. Ancho de corte efectivo: cualquier corte de placa de placa o corte de plasma, para la serie CNC-CG CNC Plate Cutting Machine , la especificación más importante es el ancho de corte máximo de la placa de metal, que determina el ancho del pórtico horizontal ( 'tramo de riel' en la tabla de parámetros más abajo);

2)  Por ejemplo, el modelo CNC-CG4000 se refiere al Máx. 3200 mm de ancho de corte efectivo;

3) Máx. Longitud efectiva de corte: por otro lado, máx. La longitud de la pieza de trabajo no cuenta tanto en la elección del modelo de máquina: solo haga rieles de viaje más largos o más cortos de la máquina:

Diseño de diseño de Wuxi Jack CNC-CG4000 Modelo CNC Strip Plate Machine: ( Fig.1 )


Fig1 Máquina de corte de placa de tira CNC 81

4)   Máx. Gros de corte  de la máquina de cortar plasma de plasma CNC:

a) La segunda especificación esencial es la capacidad de corte (espesor de corte más grande) de la máquina,

b) que determina el modelo específico de la fuente de alimentación de plasma equipado y, por lo tanto, el costo total de fabricación y el precio de venta de la máquina.



2.  Configuraciones comunes de la máquina de cortar plasma CNC:

1)   Enfoque aplicable de la máquina de corte de placas CNC en el corte de llama y el corte de plasma:

A) El corte de plasma y el corte de placas de llama tienen un área de ajuste diferente:

b) En uso práctico, hay una variedad de combinaciones en la aplicación de la serie CNC-CG Series CNC Plasma Plate Cutting Machine :

c) ya sea para fines únicos, combinado con la placa de llamas cortando en la máquina,

d) convertir el equipo en un conjunto de máquina de corte de llama de plasma CNC, con la capacidad de cortar forma de placa y cortar la tira de placa:

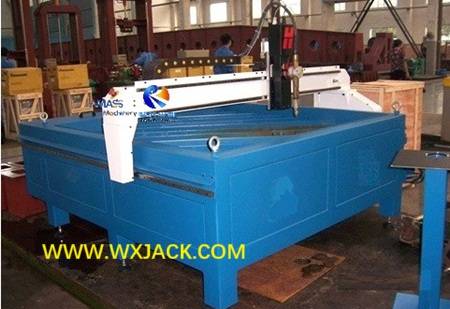

Wuxi Jack Máquina de estructura de mesa de trabajo fija para llevar a cabo el único propósito de control de plasma de control CNC: ( Fig.2 )

Fig1 Máquina de corte de plasma CNC 18

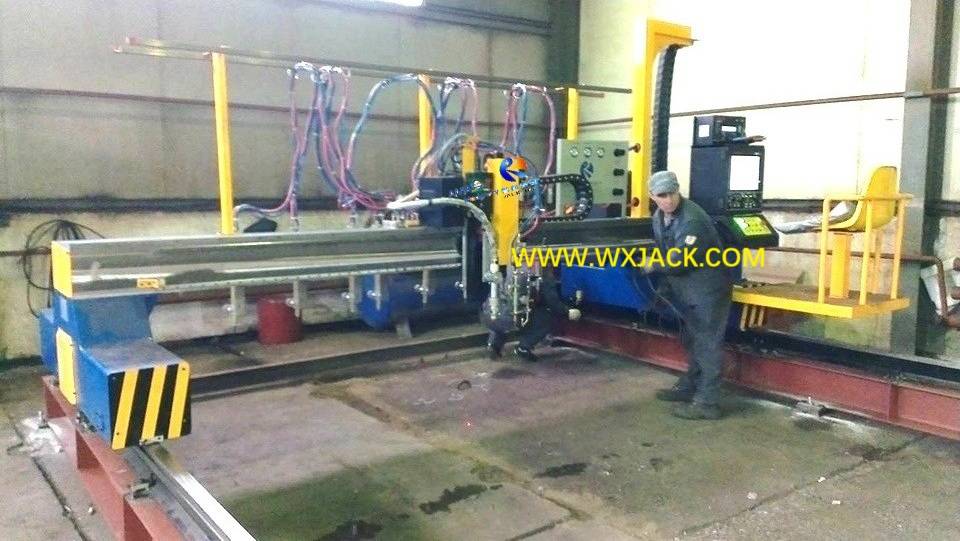

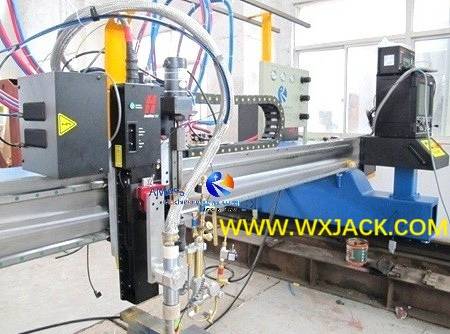

Máquina de estructura de móvil de pórtico motorizado de Wuxi Jack: ( Fig.3 )

Fig2 Máquina de corte de llama de plasma CNC 15 15


3.   Aspecto técnico de la máquina de corte de llama de plasma CNC:

1) Software de anidación que se aplica en la máquina de corte de placas CNC: ( Fig .4)

Fig3 Máquina de corte de placa CNC CNC

A)  El corte CNC generalmente se aplica para completar en la forma de la placa de alta precisión. Entonces, a veces, se debe cortar el contorno complicado del producto terminado, lo que debe hacerse con la ayuda del software de anidación;

b) Configuración del software de anidación: en la etapa temprana, este software de anidación es una unidad opcional para la máquina. O, la cita de los modelos básicos y estándar de la máquina CNC Plasma Plate Cutting Machine no incluye la del software de anidación. Hoy en día, con la función de actualización continua del controlador CNC, la estación de control CNC en sí misma de la máquina también tiene capacidad de anidación;

c)    Código G versus software de anidación:    en  la máquina, el corte de placa CNC convencional se realiza con programación de código G, que es muy útil para un corte de forma simple y regular; Mientras que para el corte sofisticado o irregular, el software de anidación puede mejorar la eficiencia y la precisión del rendimiento de corte de placas en gran medida;

2)  Poner en uso de la máquina de corte de plasma de placa CNC:

a) Gas de corte:   la máquina de cortar plasma CNC utiliza aire comprimido como gas de corte, sin afectar acetileno y o propano;

b) Corte de plasma consumibles y servicio diario:   por otro lado, se deben mantener y reemplazarse regularmente en las series de consumibles, desde la boquilla hasta la tapa. Por esta razón, los operadores deben comprender la habilidad correspondiente y ser calificado:

Clip manual de la fuente de alimentación de plasma: ( Fig.5 )


Fig4 Máquina de corte de plasma CNC CNC

c)  Operación amigable de Wuxi Jack  CNC Plasma Plate Cutting Machine:

i) Problema: el funcionamiento oficial de la máquina generalmente produce mucho humo y polvo;

ii) PRECAUCIÓN Y SUGERENCIA: Por esta razón, durante el período de trabajo, tenía mejor que el operador estuviera a cierta distancia de la máquina en la medida de lo posible;

iii) Gadget:  Mientras tanto, para asegurarse de que se administre la ejecución de la máquina de corte CNC de manera efectiva, un  controlador remoto adecuado es muy propicio para proteger la salud del operador, al tiempo que mantiene el rendimiento laboral de alto nivel al mismo tiempo. Indicado como se muestra a continuación:

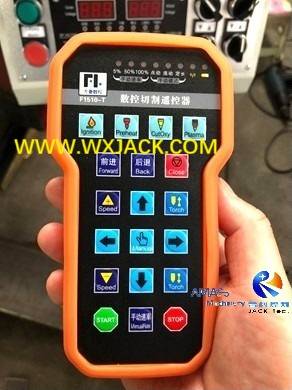

Colgante de operación remoto equipado con Wuxi Jack Machine:  ( Fig.6 )

Fig5 Máquina de corte de plasma de plasma CNC 61



4.  Parámetros técnicos de la serie CNC-CG Máquina de corte de plasma CNC:

Máquina de corte de llama de plasma CNC-CG Serie CNC

Tranvía de ferrocarril (mm)

3000

4000

5000

6000

7000

8000

10000

12000

Ancho de corte (mm)

2300

3200

4200

5200

6200

7100

9100

11100

Camino de conducción

Unidad única

Manejo de doble

Longitud del riel

La longitud estándar del riel es de 15 m, que se puede extender o acortar en   los requisitos del cliente.

Cantidad de antorcha


La configuración estándar es 1 antorcha CNC equipada con 1 conjunto de fuente de alimentación de plasma. Se pueden equipar más antorchas sobre la necesidad del cliente. Una antorcha una fuente de alimentación de plasma.

Espesor   de corte


Generalmente 3 ~ 40 mm. Para un grosor específico, elija el modelo de potencia de plasma correspondiente.

Velocidad de viaje

Max. 12000 mm/min

Velocidad de corte

Máx.6000 mm/min (colocado sobre material de corte)

Precisión

JB/T5102-1999

Estándar de tolerancia   de corte

JB/T10045.4-1999
