Máquina de corte de placa triple CG5000 CG5000 CG5000 CNC para biselado de borde

Singularidad de la máquina de corte triple de la placa:
1. Breve en la máquina de corte de la llama triple
2. Estructura y características técnicas de la máquina de corte de la llama de la placa
3. Aplicación y operación de la máquina de corte de la llama triple
4. Parámetros técnicos de la máquina de corte de la placa triple
Disponibilidad:
Cantidad:

Singularidad de  la máquina de corte triple de la placa:

1) Como una rama de la máquina de corte de llama CNC , el corte triple de la llama de combustible de oxígeno utiliza oxígeno y oxiacetileno como gas de corte, con el fin de cortar el bosque en el borde de las placas de acero de carbono;

2) Entonces, esta rama de la máquina  también se denomina máquina de corte triple de la llama de placa.



1. Breve sobre la máquina de corte de la llama triple:

1)  Uso de la máquina:

a) Función y entrega:    esta máquina es para cortar biselado de borde en placas de acero de chapa, especialmente placas de acero de carbono, como puede observar de las fotos de segunda y tercera adjunta;

b) contraparte:  a este respecto, esta máquina tiene un uso similar al de molienda de borde de la placa , pero funciona en diferentes principios ;

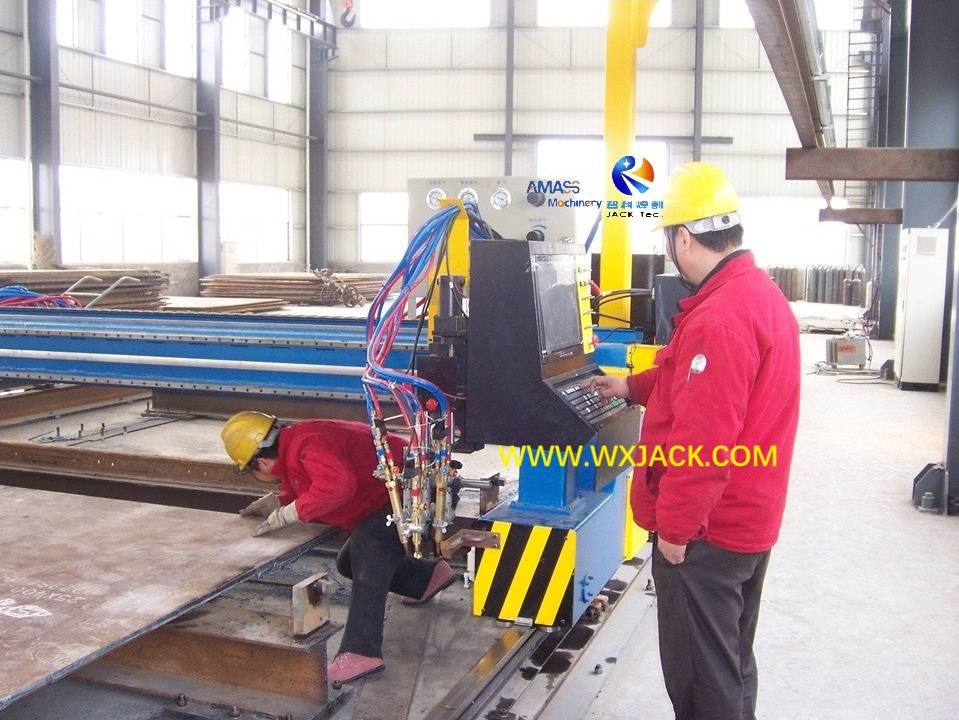

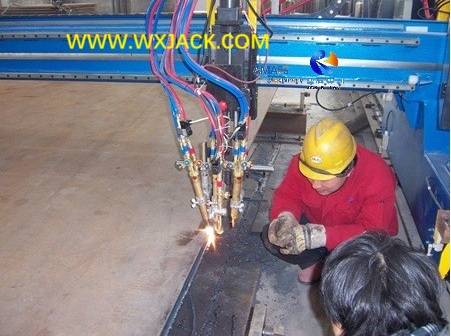

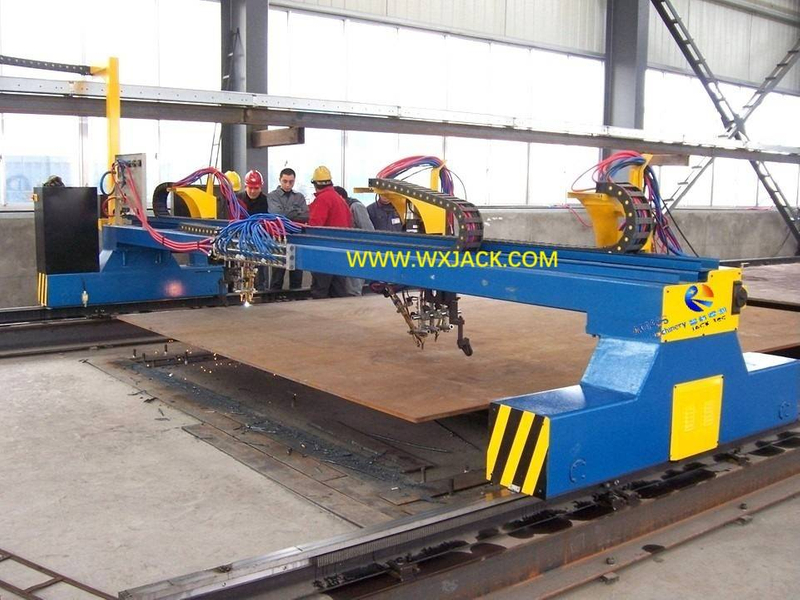

Wuxi Jack CNC-CG5000 Modelo de la máquina de corte triple en el taller de clientes en el taller de clientes:  ( Fig.1 )

Fig1 Máquina de corte de llama triple CNC 8 100_8371

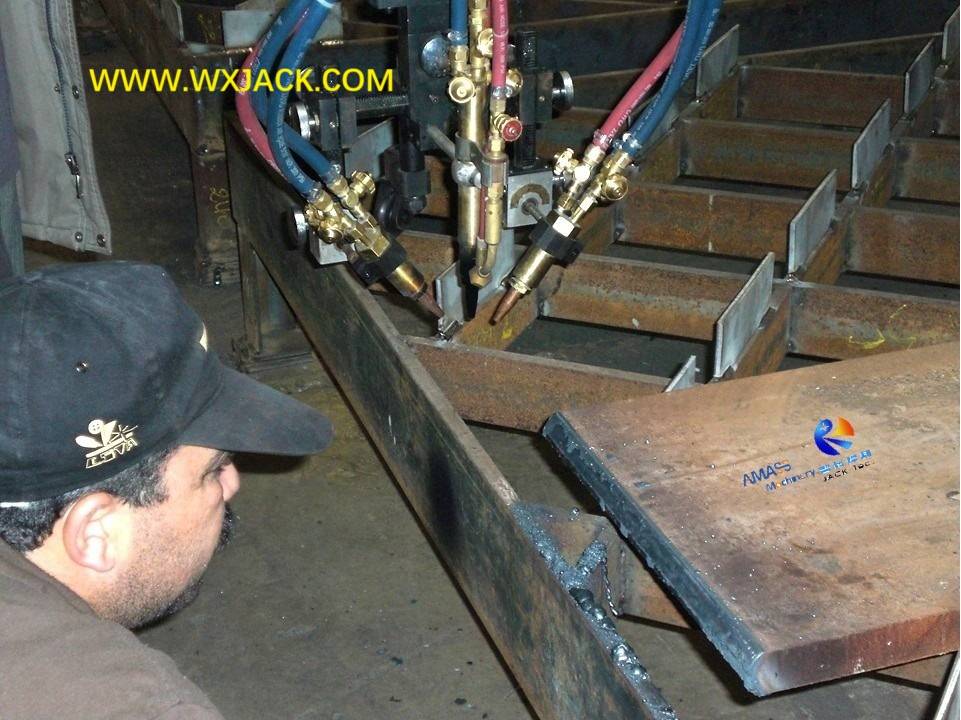

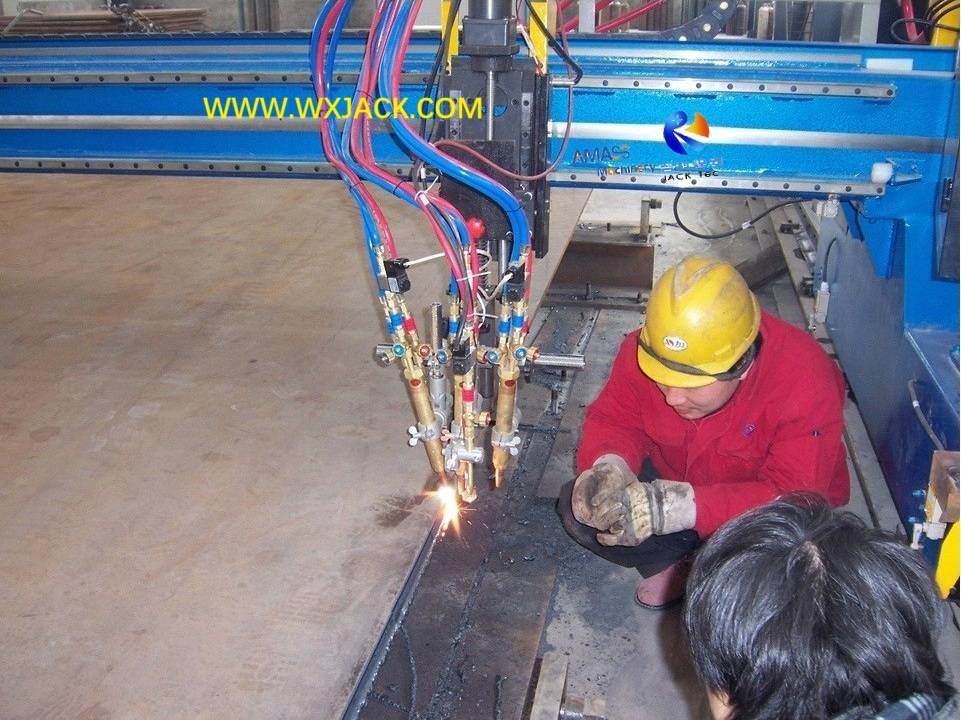

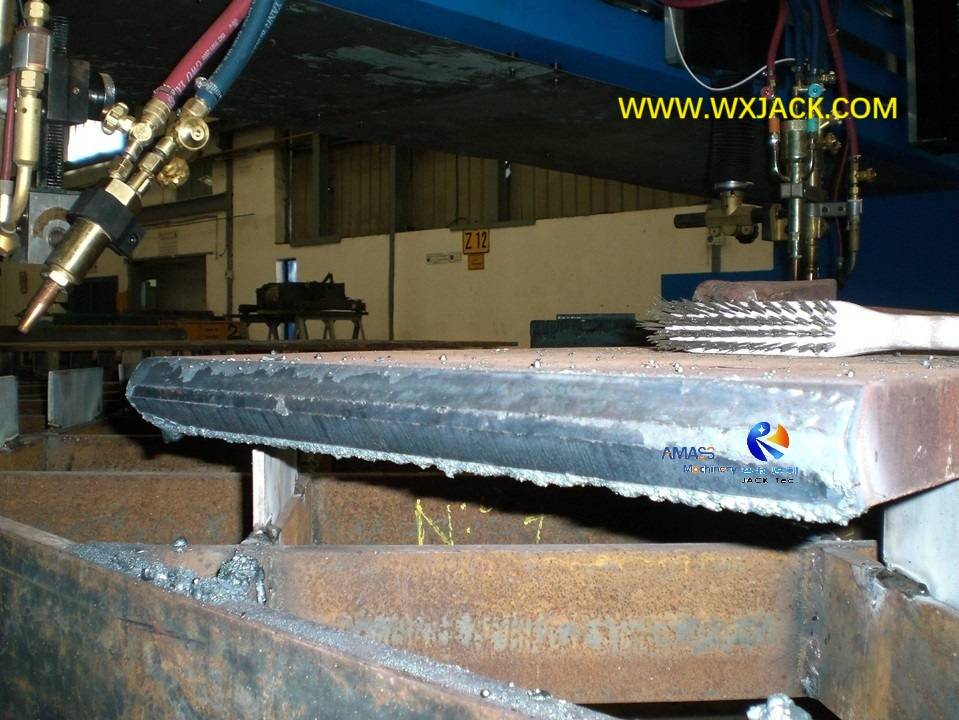

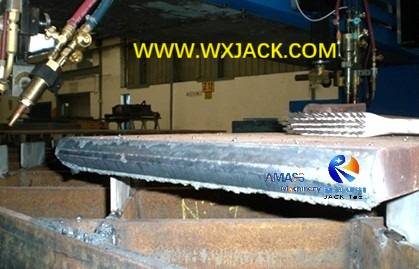

Placa de acero de carbono biselada terminada del corte de llama triple: ( Fig.2 )

Fig2 Máquina de corte de llama triple CNC 12

2)   Principio de trabajo de la máquina de corte de la llama de la placa de chapa:

La diferencia entre el corte de llama triple y la fresación de borde de la placa radica en el principio de trabajo:

a) La  formación de fresadoras de borde de la placa hace que el chaflán en los bordes de las piezas de trabajo, en el camino del  cabezal de fresado de alta velocidad (tipo mecánico);

B) mientras que esta máquina de corte CNC-CG Flame Triple CNC corta biselado en los bordes de las piezas de trabajo, mediante la corte de la llama triple en la velocidad del corte de placas de llama;

3)   Modelo de trabajo versátil de la antorcha de corte triple en  la máquina de corte triple de la llama de la placa:

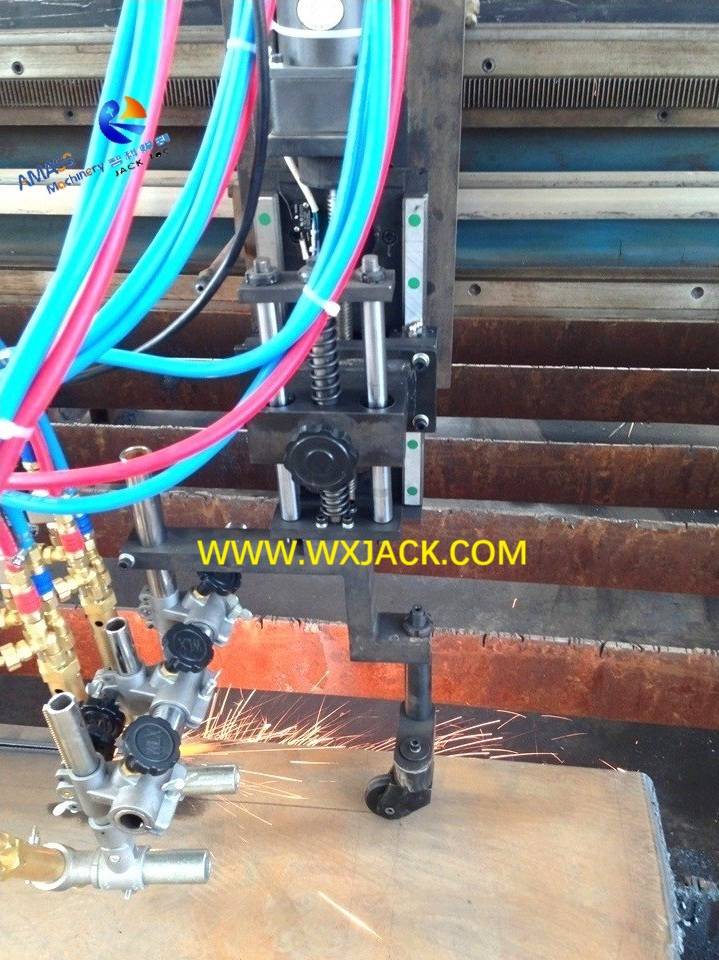

a) Como se muestra en las fotos adjuntas: en la máquina, una pieza de antorcha de corte triple tiene tres piezas de cabeza de corte individual;

b) Desde el corte triple hasta el corte único: apague las dos piezas de cabezas laterales de la antorcha de corte triple, y solo dejando la cabeza de corte del medio, la antorcha de corte triple se convierte en una antorcha de corte simple o de tiras;

c) En este sentido, las cubiertas de la máquina de corte de llama triple placa de la máquina de corte de la placa de tiras , con solo menos cantidad de antorcha de corte y, por lo tanto, productividad;

4) biselos y cebadores que se realizarán con  una máquina de corte de triple llama:

a) Los tipos típicos y clásicos de cementeros que pueden ser del corte triple de llama son x/   y/   k/ v, que se muestran en el boceto a continuación:

Los bisel más seleccionados que se esperan de la máquina de corte triple de la placa: ( Fig.3 )


FIG3- Breeding Machine



2. Estructura y características técnicas de la máquina de corte de la llama de la placa:

1) Estructura de la máquina de corte CNC de triple llama :

La máquina deriva de 'Standard ' CNC Flame Cutting Machine. Tiene la estructura básica del pórtico de accionamiento de motor que se mueve a lo largo de dos rieles de corte paralelos;

2)  Aplicación de la máquina de corte de llama CNC :

a) Configuración:   la imagen adjunta muestra un conjunto de Wuxi Jack CNC-CG5000 Model Plate Cutting Machine, que se instala con dos partes de antorchas de corte triple. Dicha máquina pertenece al tipo de configuración a medida;

b) Singularidad de la  máquina de corte de llama triple CNC:  esta no es la configuración a menudo adoptada en la máquina: el corte triple se ve con mayor frecuencia como integrado con el corte de antorcha único CNC y el corte de tiras, para darle a la máquina más opción de función y operación;

3)  Control de accionamiento en CNC-CG5000 Máquina de corte de triple llama de placa de acero de metal :

a)    CNC no es necesario:     la máquina de corte de triple llama de la placa convencional no tiene requisitos sobre el control del contorno. Entonces, CNC no es imprescindible para su sistema de control;

b)    Importancia de la unidad doble:    sin embargo, para todo tipo de (lo que significa, sin control CNC y accionamiento de servo) y la máquina de corte CNC, el tramo de riel superior a 4.000 mm significa que la máquina configurada de doble unidad debe introducirse con el propósito de correr estable, , que solo se puede realizar con la conducción de servo y, conscientemente, el control CNC;

c)    Panel de control de CNC aquí:    esto es cierto para la máquina de corte triple de placa CNC-CG5000 que se muestra en las imágenes adjuntas: tiene el tramo de riel de 5,000 mm. Para garantizar el rendimiento de la máquina de corte de CNC y su calidad de corte, se adoptan los sistemas de conducción de servo CNC y CNC correspondientes, actualizando la máquina de corte CNC un conjunto de una máquina de control CNC de sentido genuino;

d)   Drive único:     por otro lado, para ahorrar costos para los clientes, 'más pequeños ' y modelos más compactos de máquina, que tiene un tramo de corte paralelo de 4,000 mm y menos, no necesita CNC y Servo Driving, cuando no hay otro requisito especial en la máquina de corte de la llama triple de los clientes.



3.  Aplicación y operación de la máquina de corte de la llama triple:

1) Paso de asistente:   quedará heces y residuos en los biselos de las placas de acero, que se cortan con una máquina de corte triple de placa. Por lo tanto, debe ser eliminado como operación de recorte;

2) Control de precisión del ángulo de corte en  la máquina de corte triple de la placa:

 a)  La corrección y precisión de los biselados hechos con la máquina depende del ajuste de los ángulos de oscilación de las dos piezas de cabezales de corte lateral;

b) Para este propósito, hay una regla indicadora en cada uno de los cabezales de corte lateral para la gestión en el ángulo de balanceo de la antorcha de corte;

3)   2 Opciones en el corte de llama triple y de una sola llama:   Como se menciona en el elemento uno, en la máquina de corte triple de la placa de llama, apagando las dos cabezas de corte lateral, la cabeza del medio se puede usar para cortar la tira;

4)   Ajuste del gas de corte térmico:     la presión de corte de gas y el manejo del caudal es el mismo que el corte de placa de llama estándar de la antorcha de corte de cabeza única en la máquina modelo estándar;

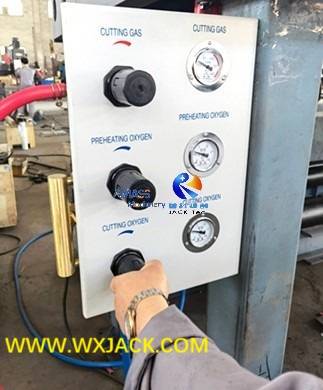

Panel de regulación de gas en Wuxi Jack  CNC Máquina de corte de llama: ( Fig.4 )

Fig4 Máquina de corte de llama CNC 64



4. Parámetros técnicos de la máquina de corte de la llama de la placa:

Máquina de corte triple de la placa CG5000 CG5000 CG5000 CNC

Tranvía de corte de llamas

5000 mm

Max. Ancho de trabajo de trabajo

4200 mm

Longitud del ferrocarril de corte de llamas

15000 mm

Max. Longitud de la pieza de trabajo

13000 mm

Conducir para el movimiento de pórtico

Doble tamaño con servomotores

Mínimo a max. Espesor biselante

16 ~ 80 mm

Mínimo a max. Espesor de corte único

6 ~ 150 mm (especial hecho para 200 mm)

Mínimo a max. Velocidad biselante y de corte

100 ~ 1000 mm/ min.

Biselas que se pueden hacer

X/ y/ k/ v
