CGT1500 Tipo de tabla de alta estabilidad Máquina de corte de plasma CNC

Especialidad de  estructura de tabla Máquina de corte de plasma CNC:

1)  Diferente estructura de la máquina: desde la primera foto adjunta en Wuxi Jack CNC-CGT1500 Model Machine, puede identificar la diferencia entre la estructura del pórtico y la máquina de estructura de tabla a primera vista;

2) En esta sección tendremos una breve discusión sobre esta pequeña división en la familia de productos de  la máquina de corte de placas de tiras CNC.

A. Aparidad de la estructura de la tabla  contra  la máquina de cortar plasma CNC tipo pórtico:

1) La estructura del pórtico en movimiento de la unidad de motor es, sin duda, el diseño principal en la máquina, ya que no importa implementar el corte de llama y el corte de plasma;

2) En vista técnica, la singularidad de la máquina de estructura de tabla se encuentra:

1.   Cuerpo principal mecánico de la máquina de corte de placa CNC Tipo CNC:

1) Es de estructura de caja compacta e integral, firme y duradera. Mientras tanto, la dimensión general del cuerpo principal mecánico de la máquina es mucho menor:

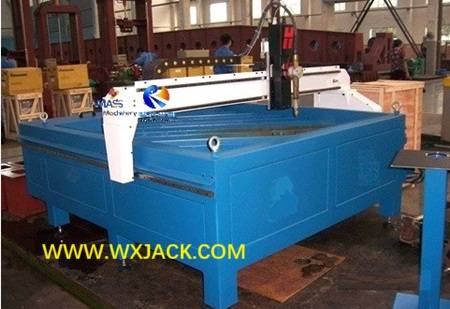

Cuerpo principal mecánico de la estructura de mesa de Jack Wuxi CNC Máquina de corte de plasma CNC: ( Fig.1 )

2)   Para la especificación estándar de la máquina de cortar plasma CNC, hay dos grados de:

 Ancho (1,500 mm y 1,800 mm) acoplado con dos grados de longitud (3.000 mm y 5,000 mm) respectivamente, por lo tanto, totalmente cuatro grados de tamaño de la máquina:

1. 1,500 mm de ancho x de 3.000 mm de longitud;

2. 1,500 mm de ancho x 5,000 mm de longitud;

3. 1,800 mm de ancho x de 3.000 mm de longitud;

4. 1,800 mm de ancho x 5,000 mm de longitud

En la máquina de modelos de estructura de tabla;

2.  Configuración de la estructura de la tabla Máquina de corte de plasma CNC:

1)  Cantidad de sistema de corte de plasma:

A diferencia de la máquina de estructura de pórtico, de la cual más de una antorcha de corte no es infrecuente, en la máquina de tipo de mesa, debido a su pequeño tamaño, generalmente está equipado con un conjunto de sistema de corte de plasma solamente:

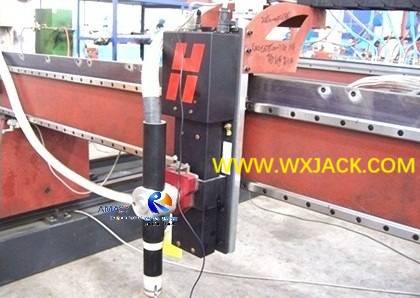

Sistema de corte de plasma en Wuxi Jack CNC Máquina de corte de plasma: ( Fig.2 )

3.  Características  técnicas del sistema de corte de plasma en la máquina de corte de plasma CNC :

1) Especificaciones de la pieza de trabajo aplicable:    también, a diferencia de la máquina de estructura de pórtico, que se puede equipar con cualquier modelos de fuente de alimentación de plasma, desde cortar material delgado de salida de corriente pequeña, hasta cortar material grueso de salida de corriente grande, en la máquina de corte de plasma CNC de tipo Tabla , la máquina generalmente es aplicada para estar equipada con especificaciones medianas pequeñas solo: solo: solo::

Poder de plasma de la marca Huayuan:  ( Fig.3 )

2) Estilo de corte de plasma aplicable:    además, aprovechando su estructura súper estable de la estructura mecánica, la estructura de la tabla CNC Plasma Plate Maching es muy adecuada para trabajar con un sistema de corte de plasma fino;

4. Estructura  mecánica  del tipo de tabla Máquina de corte de plasma CNC :

1) Estilo de ensamblaje:   la tercera disparidad con la máquina de estructura de tabla es, en la máquina de estructura de pórtico, los tres sistemas mecánicos principales de haz de viaje horizontal/ riel de corte paralelo longitudinal longitudinal/ plataforma de corte son individuales, que están separados entre sí;

b) Superioridad:  comparativamente, en la máquina de tipo de tabla, estas unidades se incorporan a una entidad. Esta es la razón básica por la cual la estructura de la tabla CNC Plasma Plate Machine Machine tiene el mayor grado de estabilidad en funcionamiento en la familia de productos de la máquina de corte de placas de tiras CNC , y por lo tanto el significado de su existencia, que tendremos una exploración en el próximo segmento;

c) Especificaciones:   esta es también la razón por la cual, en la máquina tipo de tabla, el tamaño de la máquina está cerca del tamaño de corte válido, solo en una dimensión ligeramente mayor. Por ejemplo, aquí en CNC-CGT1500 , el modelo se refiere al ancho de corte válido de 1,500 mm, y el ancho de la mesa de trabajo correspondiente es de 1,600 mm.

B. Aplicación de la estructura de la tabla Máquina de corte de plasma de plasma CNC:

Conociendo sus puntos y ventajas especiales, podemos llegar a la conclusión en el campo Aplicando el campo de la máquina de estructura de la tabla:

1. No para:    dicha máquina de corte de plasma CNC compacta y de alta precisión no es adecuada para ser utilizada a gran escala y un sitio de trabajo relativamente extenso, como la estructura de acero/ proyecto de infraestructura;

2. Pero para:    En cambio, la máquina de tipo de tabla se aplica 'Born ' en escenarios de aplicación delicados, especialmente para cortar un tamaño pequeño y un grosor delgado (más o menos 10 mm) de acero inoxidable, Al, etc.

3.  Notas complementarias : Para la introducción de la estructura 'Mainstream ' de la máquina de tipo de pórtico, verifique la sección del producto de ' Capacidad múltiple CG4000 Máquina de doble unidad '.

C. Parámetros técnicos de la estructura de la tabla Máquina de corte de plasma CNC:
