Máquina de soldadura de haz de larga distancia de viaje

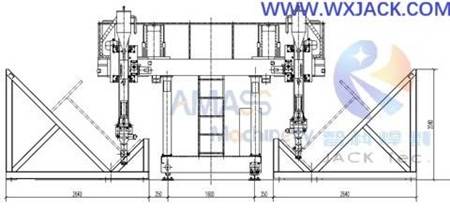

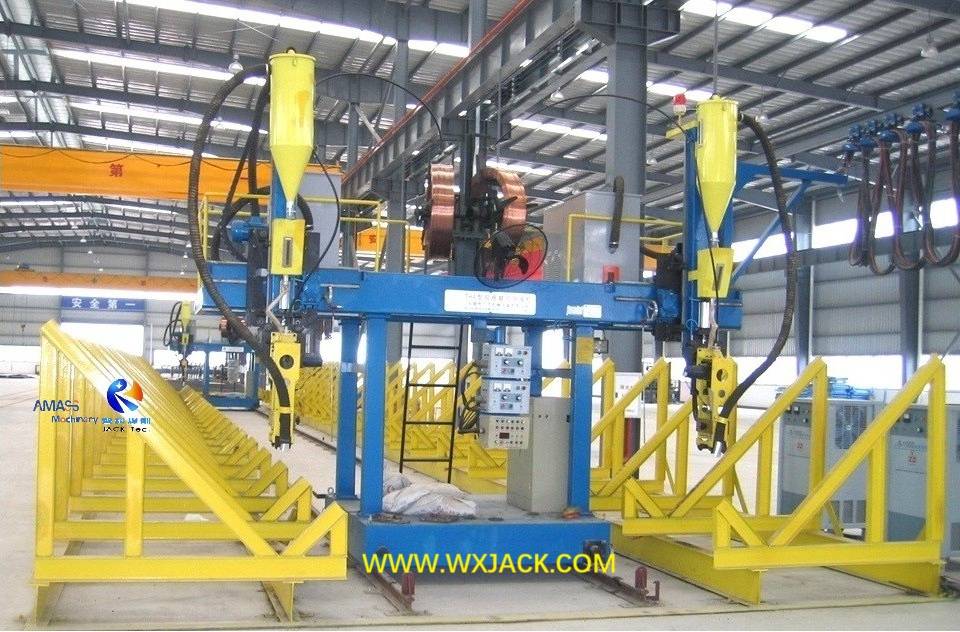

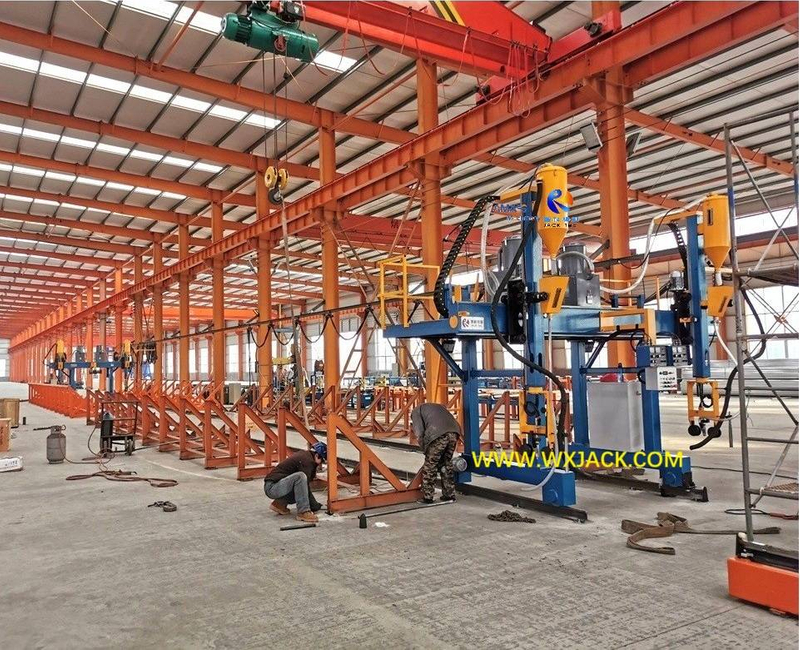

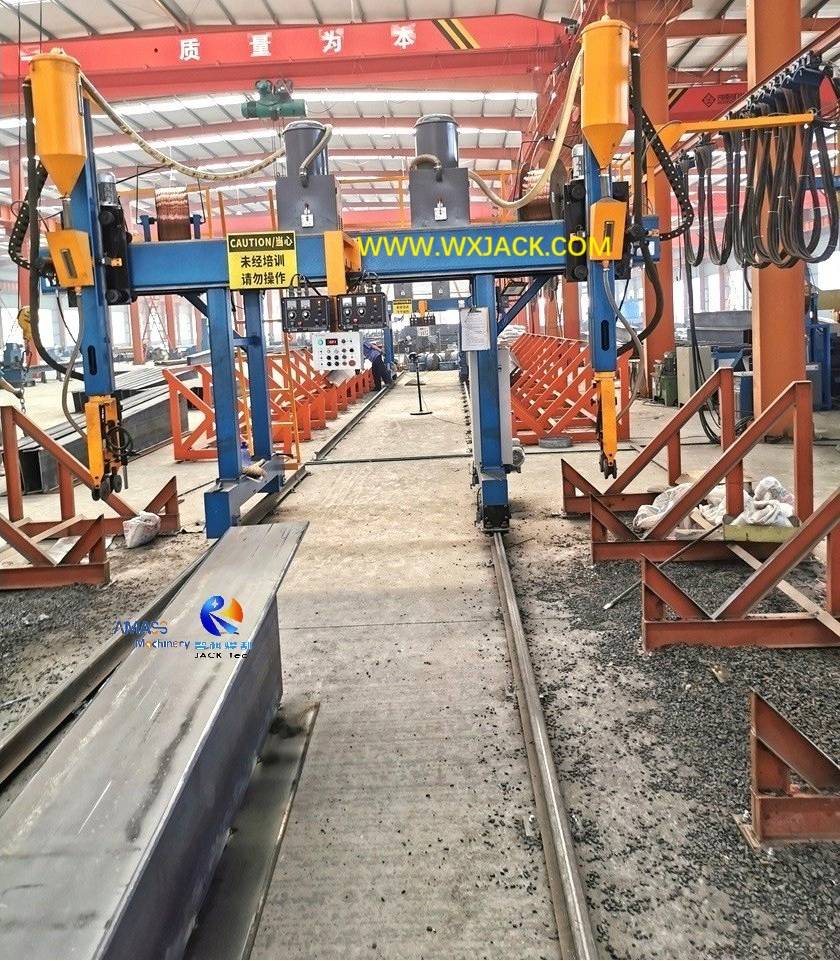

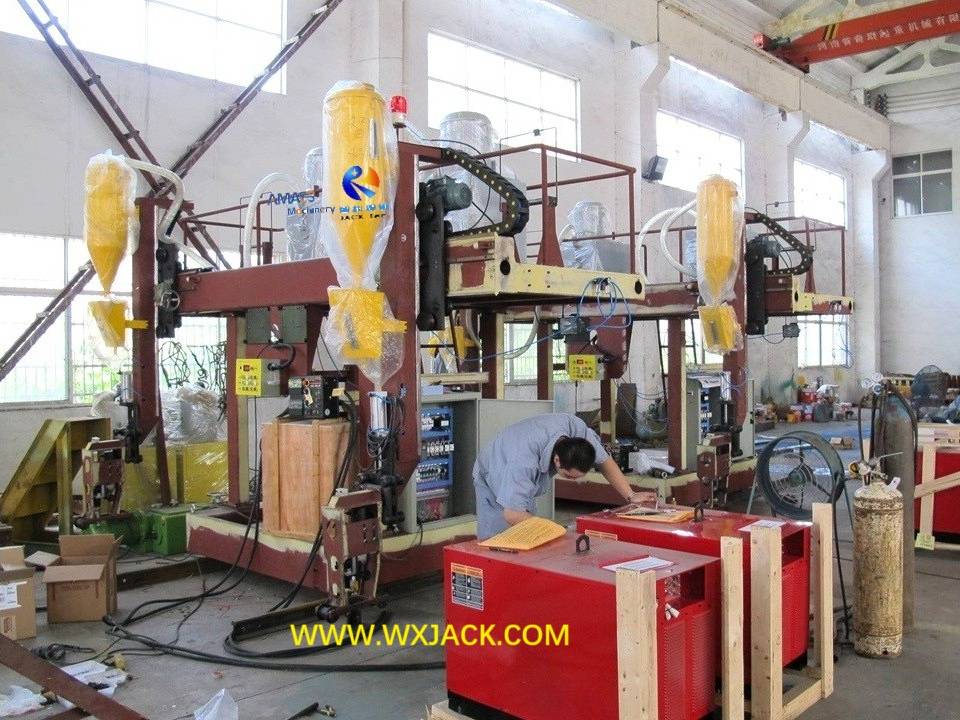

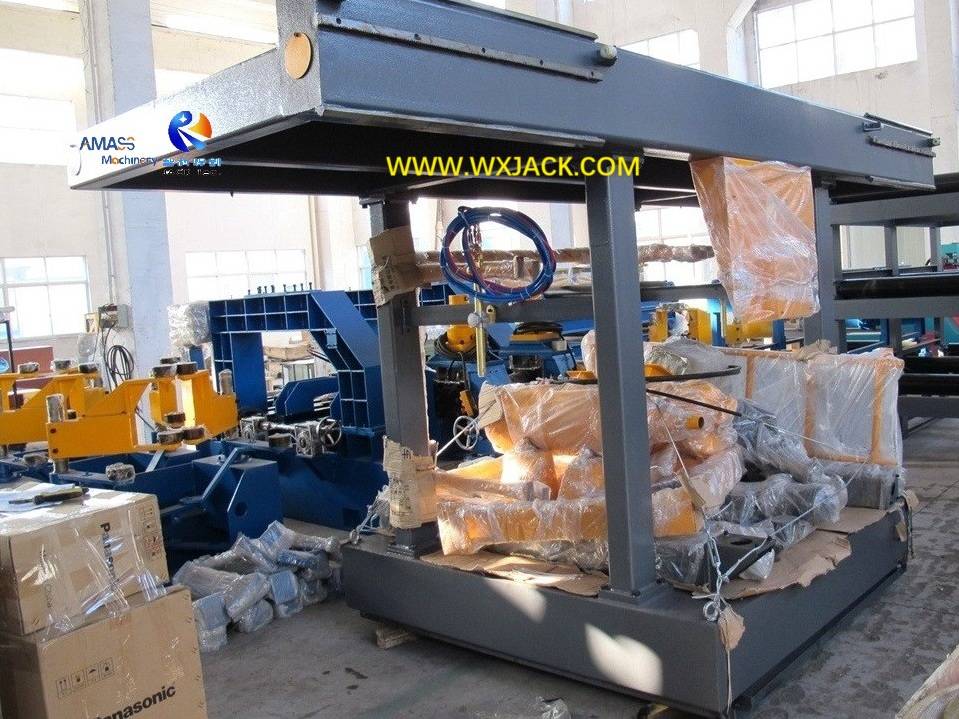

Antecedentes en la aplicación: hay dos conjuntos de equipos de soldadura de haz de viga de marco LHT T producidos por Wuxi Jack implementado en una fila, en la primera foto tomada en la instalación del cliente. La salida de la pieza de trabajo se muestra en la segunda foto: Soldadura H haz del tamaño designado. Su estructura de diseño es la siguiente:   ( Fig.1 )

1. Complejo de trabajo en la máquina de soldadura de pórtico de haz de lht  I H:

1) Esta máquina de soldadura de haz automática I (haz h) de soldadura por arco sumergido es un sistema integral que integra la gestión de los componentes subcontratados en un control de una máquina;

2) Posiblemente, la calidad de estas unidades compradas juega un papel importante en la garantía de calidad de la máquina de estructura de pórtico del modelo LHA , la máquina de tipos de columna LHC Model y la máquina de cuadros LHT Model T;

3)  Damos una introducción sobre la fuente de energía de SAW de la marca Huayuan y Lincoln en la sección del producto de ' 45 ° Filete Welding LHA Series ' y ' LHC Type de columna ' respectivamente;

4)    Unidades de función: además, otro componente de subcontratación importante se usa en la máquina de sierra de haz H es la unidad de recuperación y reciclaje de flujo de soldadura, que afecta la calidad de la soldadura de sierra y el costo de funcionamiento en gran medida. Para esta unidad, elegimos la marca china, para ser específicamente, el proveedor local de productos Liantong Wuxi. Tendremos una introducción en el próximo segmento.

2. Unidad de recuperación y reciclaje de flujo de soldadura en la máquina de soldadura por pórtico de haz de LHT H:

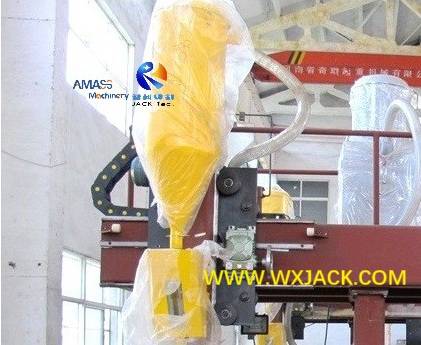

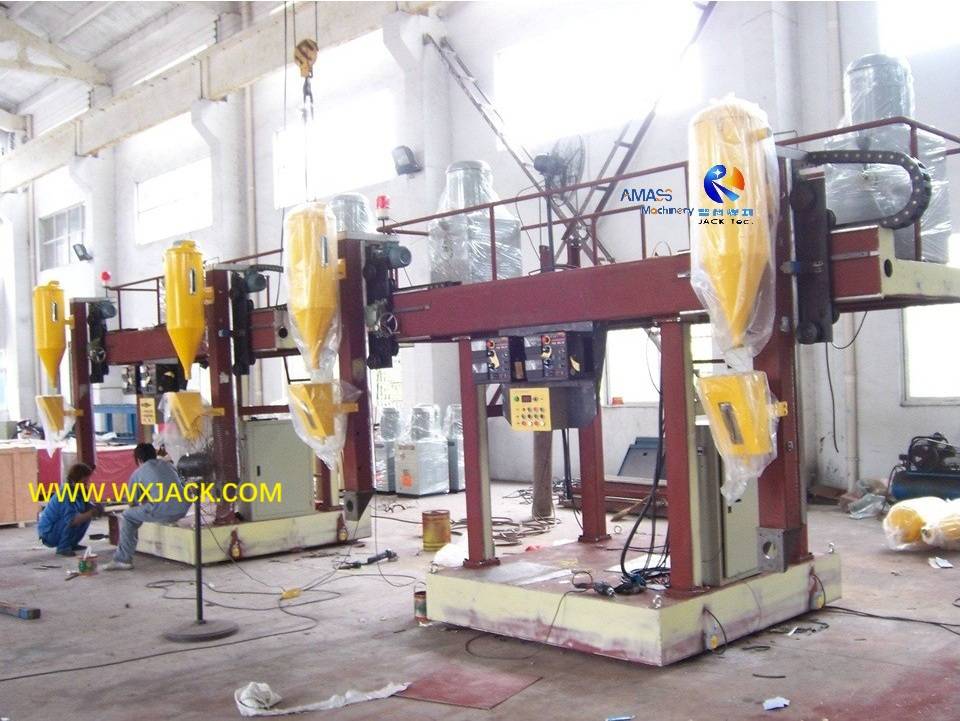

Esta es la introducción sobre la unidad de recuperación y reciclaje de flujo de soldadura utilizada en nuestro tipo de columna, tipo T y máquina de soldadura de arco sumergida de haz H estructurada con pórtico:   ( Fig.2 )

1)  Breve sobre la unidad de recuperación y reciclaje de flujo de soldadura:

La unidad de recuperación y reciclaje de soldadura de tipo LTHS-E se puede utilizar como mecanismos de asistencia para todo tipo de proceso de soldadura, que implican reciclar el flujo de soldadura para su uso, como soldadura por arco sumergido;

2)  Formación de la unidad de recuperación y reciclaje de flujo de soldadura utilizada en la máquina de soldadura de pórtico de haz H :  ( Fig.3 )

a) Esta unidad está compuesta por el cuerpo principal de la unidad de recuperación de flujo de soldadura, tolva de flujo, tubería de acero inoxidable, manguera de conexión y punta de succión;

b) Su tolva de flujo se instala en el haz transversal del lado frontal del tipo T, el tipo de columna y el equipo de soldadura de haz H, el cuerpo principal en la parte superior del marco en estas máquinas;

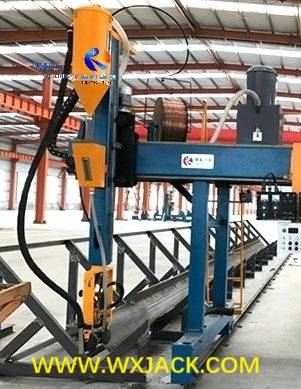

c)  La punta de succión se instala en el extremo frontal de la antorcha de soldadura: ( Fig.4 )

d) La conexión entre el cuerpo principal mecánico, la tolva de flujo de soldadura y la punta de succión en esta unidad son a través de tubos y mangueras de acero inoxidable;

e) De esta manera, forma un conjunto completo de sistema de circulación, transmisión y recuperación de flujo automático, aplicado en serie de máquinas;

3)  Principio de trabajo de la unidad de recuperación y reciclaje de flujo en la máquina de soldadura de sierra de haz H :

a)  El funcionamiento de la unidad de recuperación y reciclaje de flujo se controla con el controlador lógico programable PLC ;

b)  Por medio de dos válvulas neumáticas, el cubo de almacenamiento se divide en tres secciones de cubo de recuperación, cubo de transición y cubo de alimentación;

c) Durante el proceso de soldadura del marco LHT T, la columna LHC y la máquina de soldadura de sierra de viga LHC, se envían flujos de soldadura desde el cubo de recuperación al cubo de alimentación a través del cubo de transición, sin necesidad de cerrar toda la unidad;

d)  Cuando el volumen de flujo dentro del cubo de alimentación se vuelve inferior a 15 kg , la unidad de recuperación enviará alarma, de modo que todo el sistema siempre funcione normalmente durante el proceso de sierra;

4) Para obtener más detalles sobre la instalación, operación y mantenimiento de la unidad de recuperación y reciclaje de flujo de soldadura instalada en el estilo de la columna LHC, el estilo LHT T y las máquinas estructuradas de pórtico LHA ​​producidas por Wuxi Jack, el cliente puede verificar el manual y el diagrama de la unidad, junto con otros documentos técnicos entregados con la máquina.

3. Parámetros técnicos de la máquina de soldadura de pórtico de haz LHT H:
