A. Uso de 7 eje 2500/9 Máquina de corte de tubería CNC de combustible de combustible de oxígeno grande :

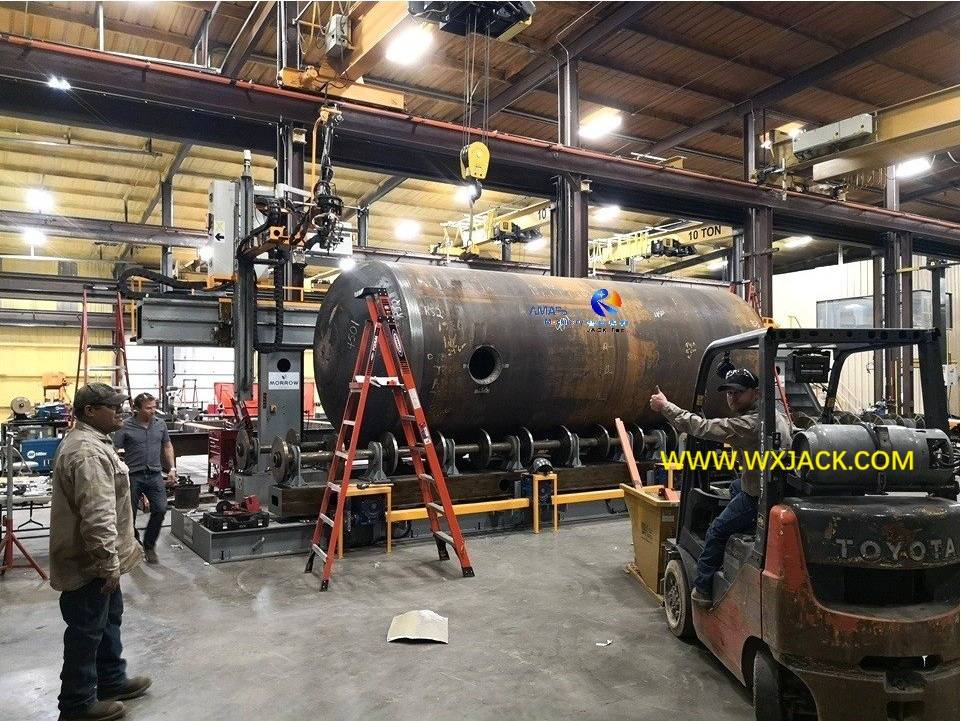

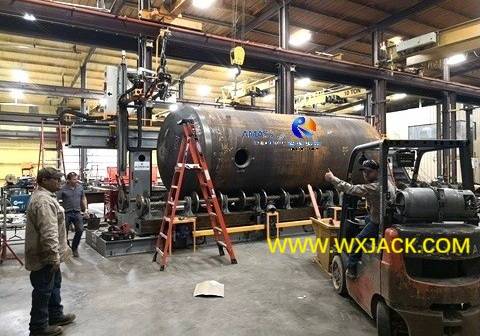

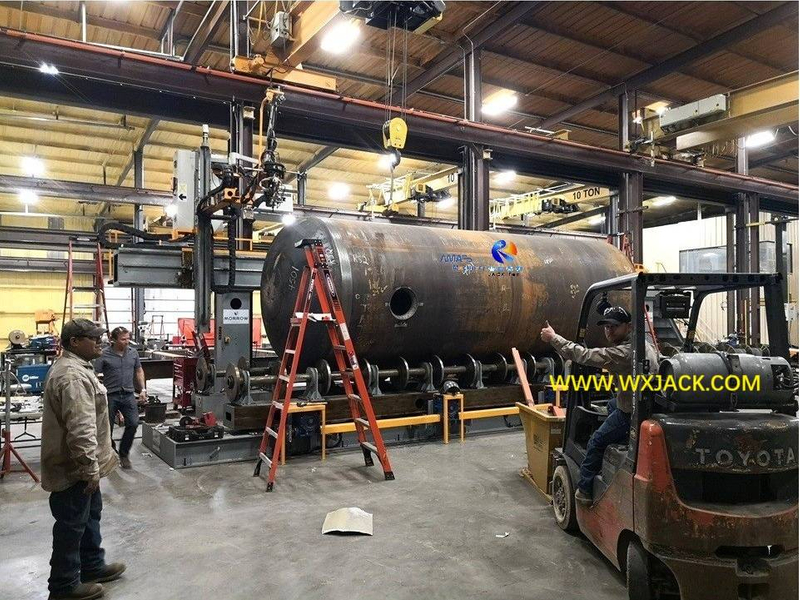

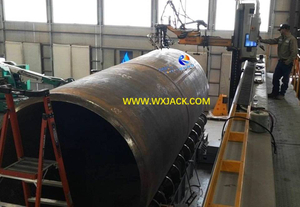

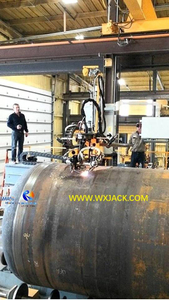

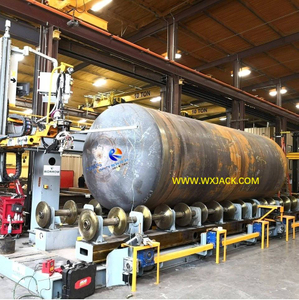

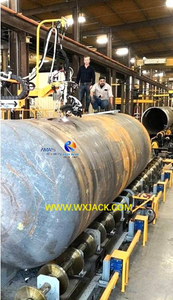

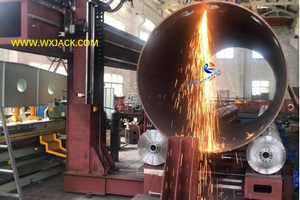

1. Antecedentes comerciales: la primera foto adjunta se tomó en el sitio de clientes estadounidenses, en un conjunto de Wuxi Jack 7 Axis 2500/9 Máquina de corte de tubería CNC grande . Como se puede ver en la foto, la operación en el sitio de una maquinaria tan grande en una pieza de trabajo grande (tanque de gran diámetro) necesita la ayuda de la escalera de escalada, para obtener acceso a la parte superior del tanque grande y los polipastos para cargar la pieza de trabajo de carga:

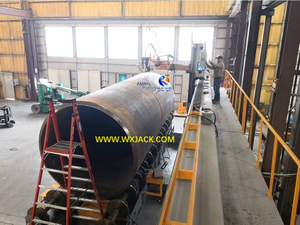

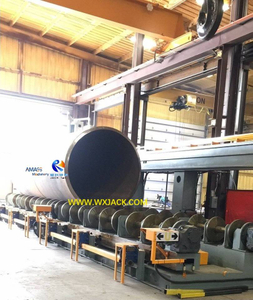

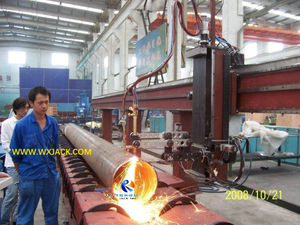

Sitio de trabajo de Wuxi Jack 5 Axis 2500/9 Manaina del modelo: ( Fig.1 )
2. Full Line of Models for Customer Choice: Same as 7 Axis 2000mm series machine on CNC control pipe cutting , here the 7 Axis 2500mm series (/12, /9, and /16) large model machine is the supplement to the product line of 7 Axis heavy duty models with plasma and Oxygen fuel pipe cutting, making it into complete specifications of Φ3000mm / Φ1400mm / Φ2500mm / Φ2000mm , under the background of desarrollar la técnica de la máquina de corte de intersección de tuberías CNC y hacer eco de la demanda del mercado en los últimos años;
3. Tuberías aplicables: este grupo de máquinas apunta a la segmentación de la demanda del corte y el biselado de tubería de rango de diámetro de φ2500 mm.
B. 7 Control del eje en 7 eje 2500/9 Máquina de corte de tubería CNC de combustible de combustible de oxígeno grande :
1. Para obtener el significado y el propósito del 7 eje controlado con CNC, verifique a continuación bocetos y la sección del producto de ' 7 eje CNC-CP 2000/12 Modelo grande con corte de intersección de combustible de oxígeno ';

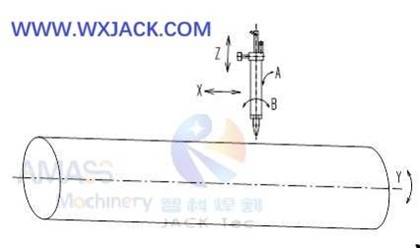

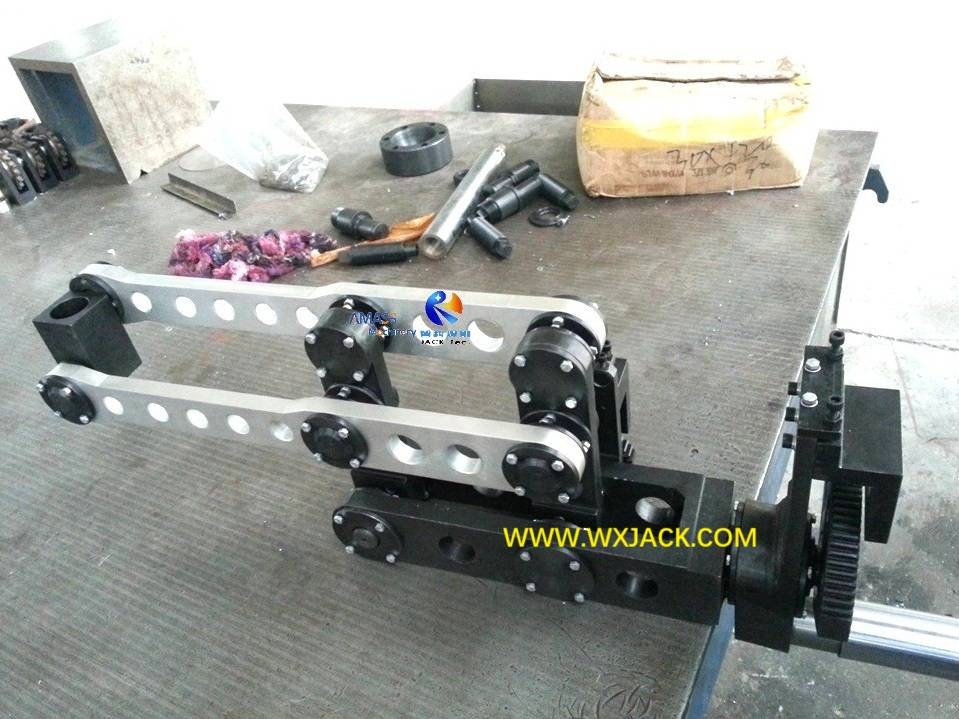

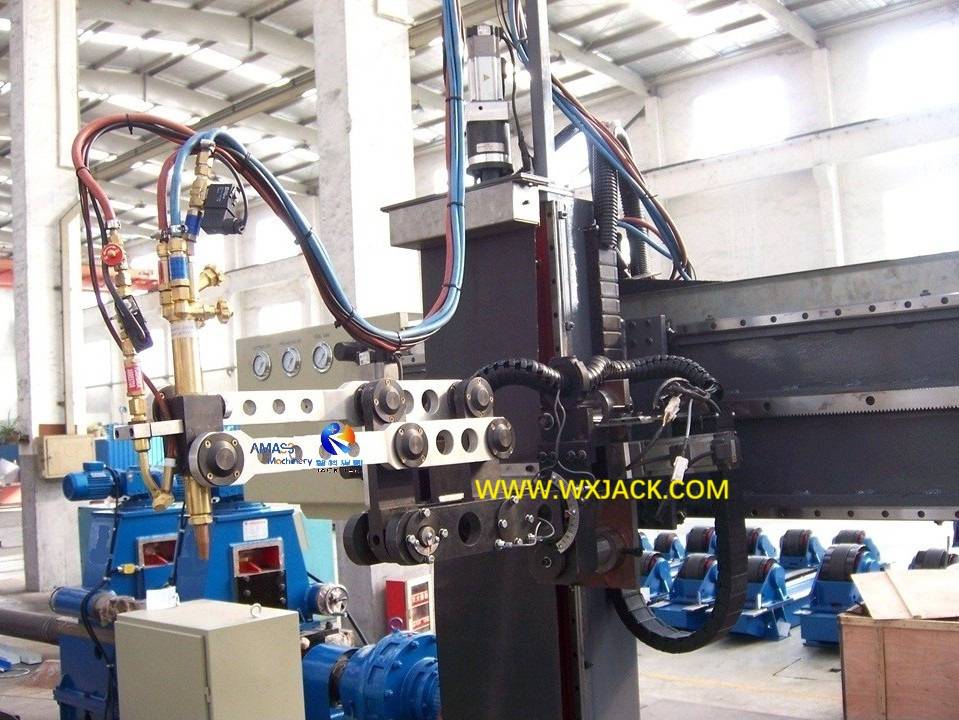

2. Ilustración en la máquina del modelo de eje x / y / z / a / b en 5/ 6 / 7 eje: ( Fig.2 )

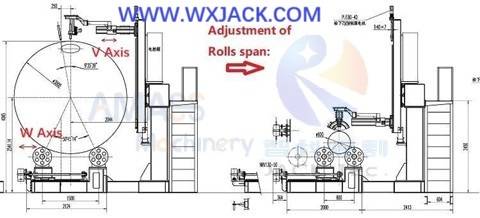

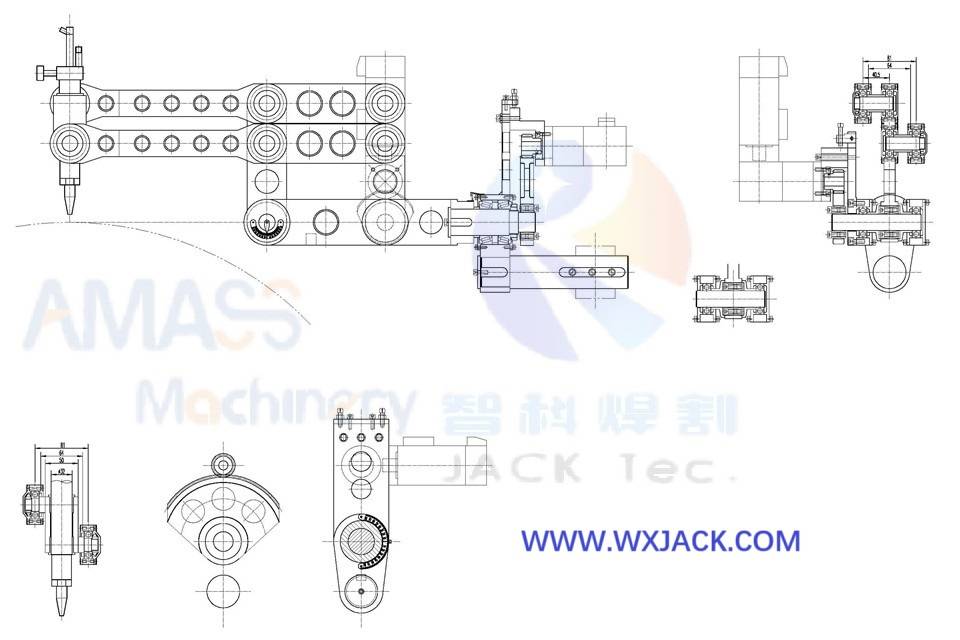

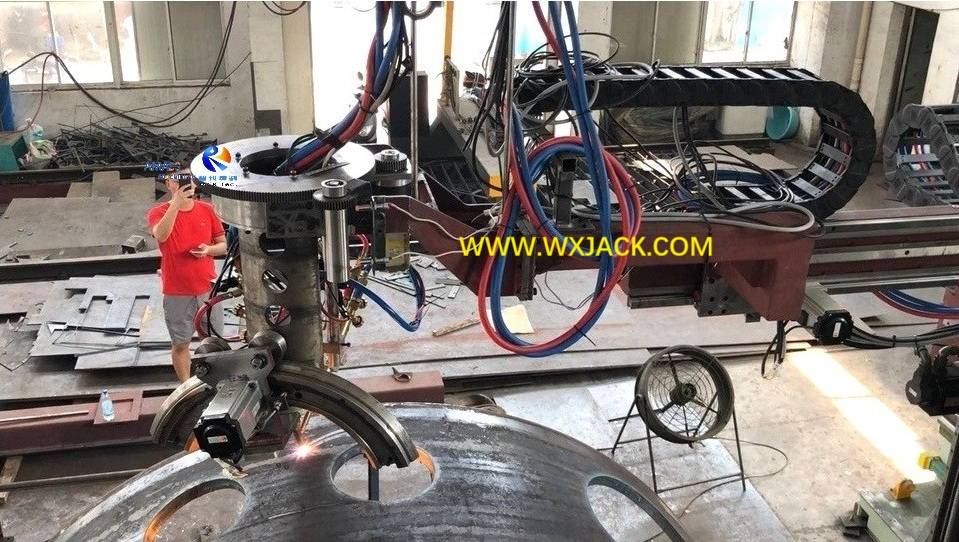

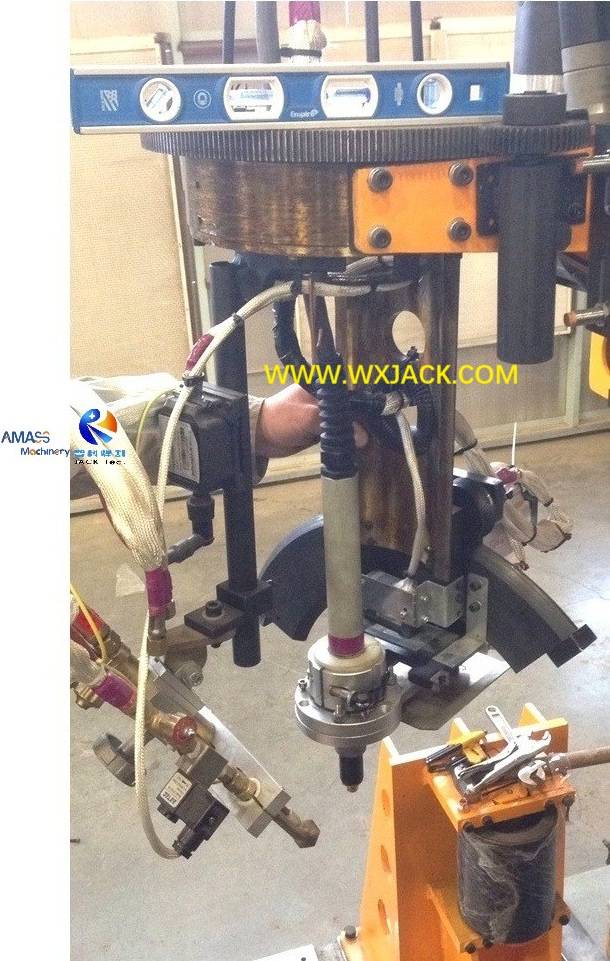

3. Ilustración en el eje v / w en 6/ 7 eje Máquina modelo grande en la tubería de control CNC de combustible de combustible de oxígeno Corte de intersección: ( Fig.3 )
C. Hardware de control avanzado en Wuxi Jack Oxygen Fuel Plasma CNC Tubo Intersection Máquina de corte :
1. El software de control del sistema operativo y la interfaz no son los factores solitarios que hacen una función poderosa de la máquina CNC de Jack Wuxi en el corte de tuberías. El hardware correspondiente también juega un papel clave;
2. Hardware de la computadora industrial (CNC) en la serie Wuxi Jack CP Series Plasma de combustible CNC Cutting Machine :
1) Estación de trabajo de Integración de Advantech , pantalla táctil 15´lcd, equipada con un sistema de auto-protección antivirus;
2) CPU : ≥ Intel Celeron 2.4GHz o CPU de mismo grado, RAM ≥ 256m ， Disco duro ≥60 g, accionamiento de floppy y accionamiento de CD/ DVD estándar, interfaz de panel USB2.0, ajustado para un cálculo de alta velocidad y una biblioteca de piezas de trabajo abundantes, incrustada en la máquina ；
3) Pantalla táctil Posting Proface ≥3.8 ', equipado con 15 m de cable de junta del colgante;
4) Tarjeta de control de enclavamiento PMAC de EE. UU. 8 Axis , RAM de puerto doble, ranura PCI; interfaz de comunicación, interfaz de retroalimentación, interfaz de valor analógico e interfaz de E/S;
5) Estación de trabajo CNC de la máquina de cortar intersección de tuberías CNC:
cuál es el centro de control:
a) es flexible de cualquier tipo de mesa de trabajo (ver a continuación Figura 1);
b) o tipo de colgante sobresaliente (ver más abajo en la Figura 2), dependiendo del entorno de trabajo real del taller en el sitio para el corte de tuberías de control CNC:

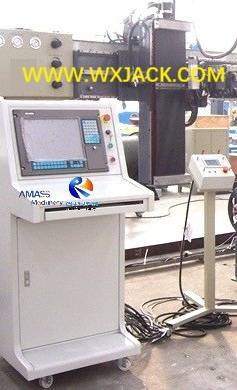

Tablero de control CNC de estilo de trabajo de pie: ( Fig.4 )

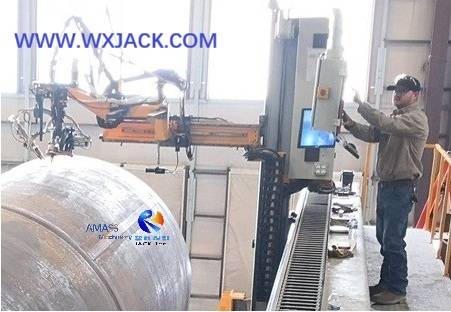

Costa de estilo colgante en wuxi jack de control CNC
D. Parámetros técnicos de 7 eje 2500/9 Máquina de corte de tubería CNC de combustible de combustible de oxígeno grande :
Modelo Parámetro técnico | 7 eje CNC-CP 2500/9 Máquina de cortar intersección de tuberías CNC de combustible de combustible de oxígeno grande |
Rango de diámetro de la tubería de ajuste | 500 ~ 2500 (mm) |
Ajuste max. Longitud de tubería | 9000 (mm) |
Espesor de la tubería de ajuste (mm) | 6 ~ 100 mm para corte de llama; 3 ~ 25 mm para cortar plasma |
Combustible de oxígeno y plasma Velocidad de corte | 200∼ 800 mm/min. para cortar llamas Alrededor de 200 ~ 2000 mm/min. para cortar plasma (Basado en el grosor de la tubería y la potencia de plasma) |
Eje de control CNC | 7 eje de x/ y/ z/ a/ b/ v/ w Eje x: para cortar la posición de la antorcha a lo largo de la longitud de la tubería; Eje Y: para gestionar la giro de las tuberías; Eje z: para diferentes diámetro de la tubería; Un eje: para controlar la inclinación de la antorcha de corte a lo largo del radio de la tubería; Eje B: para controlar la inclinación de la antorcha de corte a lo largo de la longitud de la tubería; Eje V: para cortar la posición de la antorcha a lo largo del radio de la tubería; Axis W: para colocadores de rodillos de fricción a lo largo del radio de la tubería |
