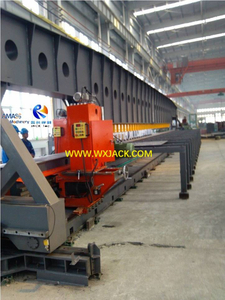

Fresadora avanzada de bordes de placas de gran tamaño SXBJ-12

A. Propósito de la fresadora de bordes de placas metálicas de gran tamaño SXBJ-12:

1) Esta fresadora de extremos de gran tamaño se utiliza para el procesamiento de bordes de placas de metal después del corte térmico y la preparación de los bordes para soldar;

2) Esta fresadora de bordes de placa de acero permite procesar, según el tipo y la forma del molino, fresado de bordes tipo V, fresado de bordes tipo X y fresado de bordes tipo U.

3) El procesamiento de bordes y su placa de acero terminada en la fresadora de extremos de gran tamaño Wuxi JACK SXBJ-12: (Figura 1)

B. Descripción de la construcción, requisitos técnicos y principio de funcionamiento del cuerpo principal de la fresadora de bordes de placa de acero de gran tamaño SXBJ-12:

1. Construcción principal de la fresadora de bordes de chapa metálica de gran tamaño SXBJ-12:

1) Bancada de la máquina Fresadora de bordes de chapa metálica es de estructura de soldadura, que se destensa mediante templado a alta temperatura;

2) Las guías lineales, la cremallera de engranajes y el riel guía se colocan en la base mecánica de la fresadora final;

3) En la superficie inferior de la viga superior del pórtico, se instalan gatos hidráulicos para presionar firmemente la pieza de trabajo;

4) El conjunto de gatos hidráulicos que presionan firmemente las placas de acero en la fresadora de bordes de gran tamaño Wuxi JACK: (Figura 2)

2. Instalación y nivelación de la mesa de trabajo en la fresadora de bordes de placas de acero de gran tamaño SXBJ-12:

1) Para sacar la pieza de trabajo de la zona de procesamiento del Fresadora de bordes, deberá hacer las muescas para el libre movimiento de los dispositivos de empuje hidráulico a través de él;

2) Donde, las muescas no se colocarán directamente debajo de los gatos hidráulicos de sujeción de la pieza de trabajo;

3) Para una fijación estable de la base mecánica de la fresadora de bordes de placas de acero sobre una base y para evitar la deformación (deflexión) de la superficie de la mesa de trabajo, la instalación y el ajuste de altura se deben realizar con el uso de pernos de ajuste de liberación forzada de acuerdo con el esquema. , similar al mostrado en el boceto:

4) Bosquejo del diseño de los pernos de ajuste para la instalación y modulación de altura de la mesa de trabajo en la fresadora de bordes de placas metálicas: (Fig. 3)

3. Movimiento del cabezal de fresado de 3 ejes en la fresadora de bordes de placas de metal de gran tamaño SXBJ-12:

1) El cabezal de fresado debe poder instalar un molino con extremo de vástago cónico.El juego de entrega de la fresadora de extremos de gran tamaño debe incluir el perno de tracción para la fijación de la fresa;

2) Para el bloqueo seguro de la columna de fresado después del ajuste del eje Z, se utiliza una abrazadera manual con volante.

3) Rotación del cabezal de fresado para ajustar el ángulo de fresado en este Fresadora de bordes de doble cabezal Es de tipo motorizado, con motorreductor y codificador.

C. Lista de componentes principales y características técnicas de la fresadora de bordes de chapa metálica de gran tamaño SXBJ-12:

1. Cabezal de fresado: 2 unidades producidas en Taiwán E-LONG MU-6S, 11kW de alta potencia;

2. Cortador de molino: GMA250 de diferentes diámetros y materiales, para fresado de cantos en diversas dimensiones y materiales de piezas de trabajo en la fresadora final;

3. Rieles guía lineales para guiar el cabezal de fresado a lo largo de 3 ejes en la fresadora de bordes de placas de metal de gran tamaño SXBJ-12:

1) Los rieles superiores del eje X a lo largo de una carrera de 12 m de la fresadora final:

Guía HIWIN CG45, bloque deslizante CG4CGH45HAZAC, fabricado en Taiwán;

2) Los rieles inferiores del eje X a lo largo de una carrera de 12 m de la fresadora de bordes de gran tamaño:

Acero al carbono #45, templado, dureza superficial HRC48-52;

Los rieles superior e inferior para el movimiento del eje X del cabezal de fresado en la fresadora final: (Fig.4)

3) El Eje Y para Guías de Movimiento Vertical en la Fresadora de Cantos:

Acero al carbono #45, templado, dureza superficial HRC48-52;

4) El eje X para el movimiento de avance y retroceso en la fresadora de bordes de placas de metal:

Acero al carbono #45, templado, dureza superficial HRC48-52;

4. Elementos de control hidráulico y eléctrico en la fresadora de bordes de placas de acero de gran tamaño SXBJ-12:

1) Inversores eléctricos para control de velocidad de fresado.:  la marca japonesa Mitsubishi;

2) Componentes hidráulicos de la fresadora de bordes de placas de acero: YOSHYD de producción china;

3) Motor eléctrico para conducir el cabezal de fresado a lo largo del eje X: Taiwán produjo CPG, CV50-2200W-100S;

4) Motor eléctrico para conducir el cabezal de fresado a lo largo del eje Y: China produjo Jiaoxing, JMRV90-40-1.1KW;

5) Componentes Eléctricos del SXBJ-12 de Gran Tamaño Fresadora de bordes de placa de metal de configuración avanzada: China produjo Siemens, FIF, DELIXI;

6) Movimiento del cabezal de fresado en unidades de indicación digital del eje X: China produjo UP5135;

7) Molienda cabezas Rotación Control Panel en la fresadora de bordes: China produjo OP320-A;

8) Protección contra el polvo del riel guía inferior para operaciones de fresado en máquinas fresadoras de extremos de gran tamaño: Unidad de raspado de polvo de 2 etapas;

9) Sistema de Lubricación para Guías: Sistema de lubricación manual;

10)  Hidráulico Alimentación Sistema de fresadora de bordes de placas de metal: 2 velocidades de alimentación: rápida y lenta;

11)  Cubierta de fresa para cabezal de fresado en la fresadora final: Cubierta protectora metálica;

12) Iluminación de la zona de trabajo: Iluminación local en cada cabezal fresador;

13) Icono de seguridads a lo largo de toda el área de la fresadora de bordes de gran tamaño: El llamativo ícono de seguridad cumple con el estándar internacional;

14) Gabinete eléctrico de la unidad de fresado: Independiente para cada unidad, con amortiguadores de vibraciones, instalados en la plataforma móvil de la Fresadora;

15) Paneles del operador de la fresadora de bordes de chapa metálica SXBJ-12: En subtítulos en idioma ruso.Por favor revise la foto adjunta y a continuación:

La interfaz en idioma ruso en HMI (interfaz hombre-máquina) de la fresadora de bordes SXBJ-12: (Fig.5)

D. Parámetros técnicos de la fresadora de bordes de placas de acero de gran tamaño SXBJ-12:
