7 ejes 2000/6 Máquina de corte de tubería CNC de alta precisión de llama y plasma

A. Característica y uso de la máquina de corte de intersección de tubería CNC de alta precisión de 7 eje 2000/6 de alta precisión :

1. Especialidad de  la máquina de corte de tuberías CNC de 7 eje 2000/6 :

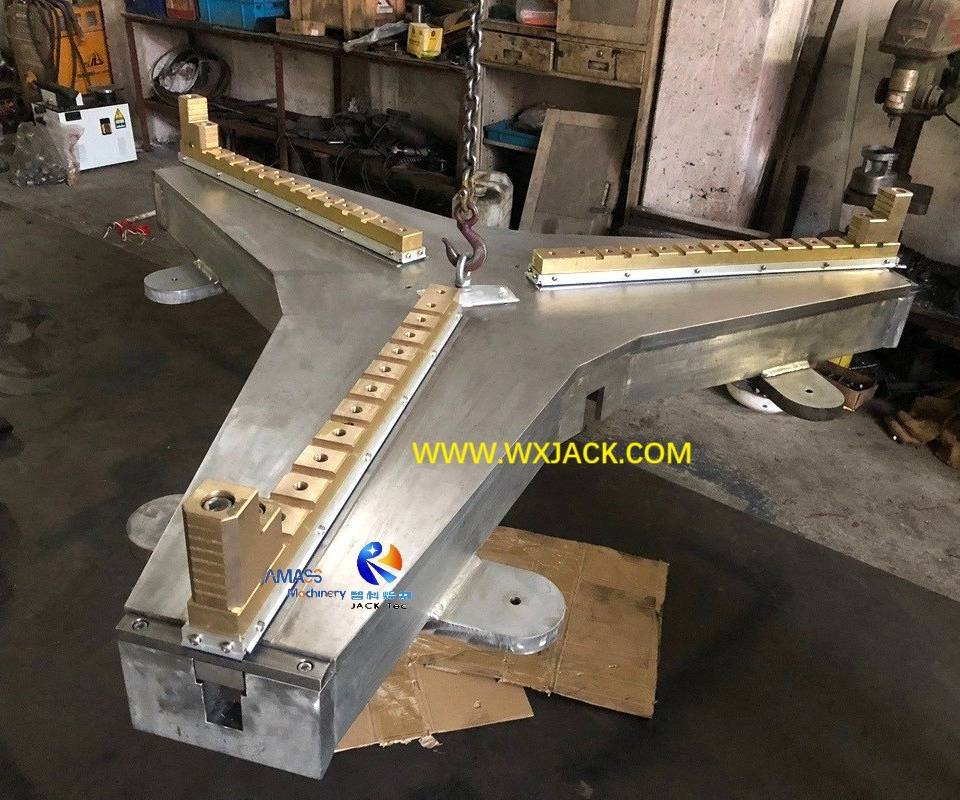

Como se muestra en las fotos adjuntas, este modelo de máquina grande tiene una altura relativamente grande y una longitud corta, que se utiliza para un corte de alta precisión y acompañamiento de inclinación en tuberías, tanques, etc.:

1)   El Máx. El tamaño de las piezas de trabajo disponibles para cortar es el diámetro φ2000 mm, longitud de 6000 mm, espesor de hasta 100 mm para cortar llama;

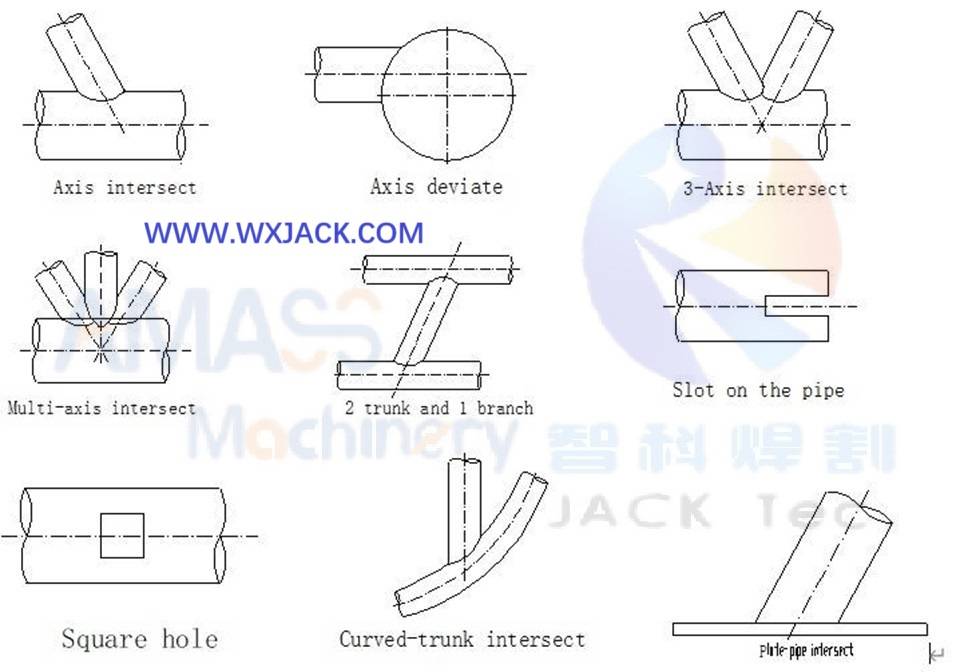

2) Los kerfs de corte clásicos y las ranuras giratorias que se pueden cortar del Jack Wuxi 7 Eje 2000/6 Equipo de corte de intersección de tubería CNC de alta precisión : ( Fig.1 )

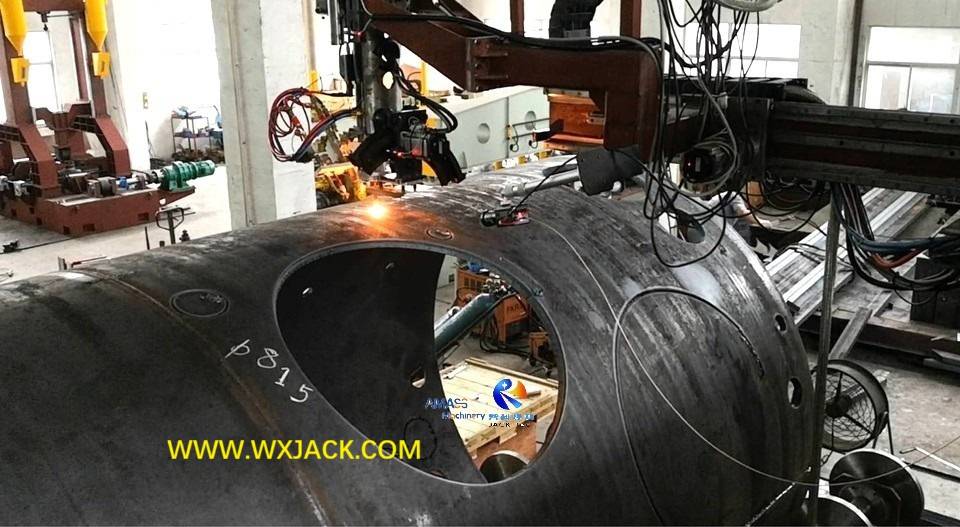

3) Modo de corte térmico:   corte de llama y corte de plasma disponible. Teniendo en cuenta el gran diámetro de la tubería, el corte de llama es más aplicable para la especificación 2000/6 de la máquina;

2.   En un momento de nuez, igual que el modelo de la serie 7 Axis 2500 , aquí la máquina de grupo de 7 ejes de 2000 mm, es el espacio de compensación hasta el diámetro de la tubería entre φ1400 mm y φ3000 mm, enriqueciendo las especificaciones del producto de la serie CP de la serie y plasma CNC CNC Tubo Cutting Machine.

B. El eje 7 en la máquina de corte de tubería CNC de llama y plasma de alta precisión de 2000/6 :

Debido a la distribución espacial del eje 7, es imposible ilustrar en todo el eje 7 en un boceto. Por lo tanto, usamos 2 bocetos para presentar estos 7 eje en el campo del corte de tubería de control CNC:

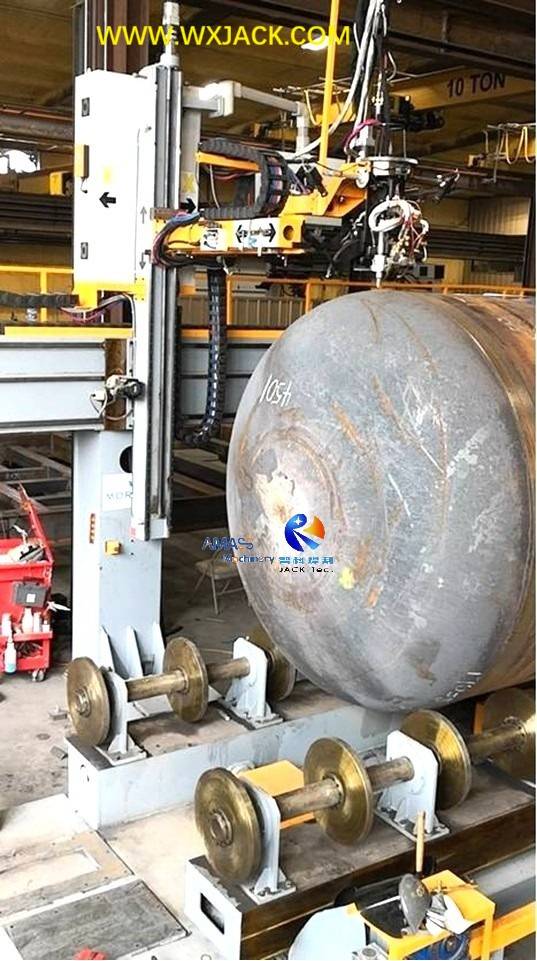

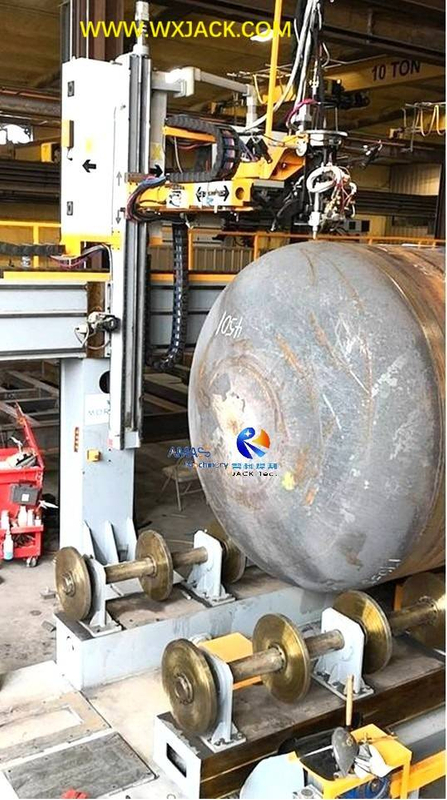

1. El eje X / Y / Z / A / B en Wuxi Jack 7 Eje de 7 ejes de alta precisión de alta precisión y plasma CNC Tipe Intersection Equipment:  ( Fig.2 )

2. El eje V / W en la máquina modelo de 7 eje : ( Fig.3 )

Se muestra en el bosquejo anterior, el movimiento del eje W es para la pieza de trabajo de sostenimiento de la fricción y la pieza de trabajo giratoria durante la operación de corte de tuberías. Funciona en el mismo principio que el rotador de soldadura.

C. Diseño exquisito en Wuxi Jack Flame y Plasma CNC Pipe Intersection Machine :

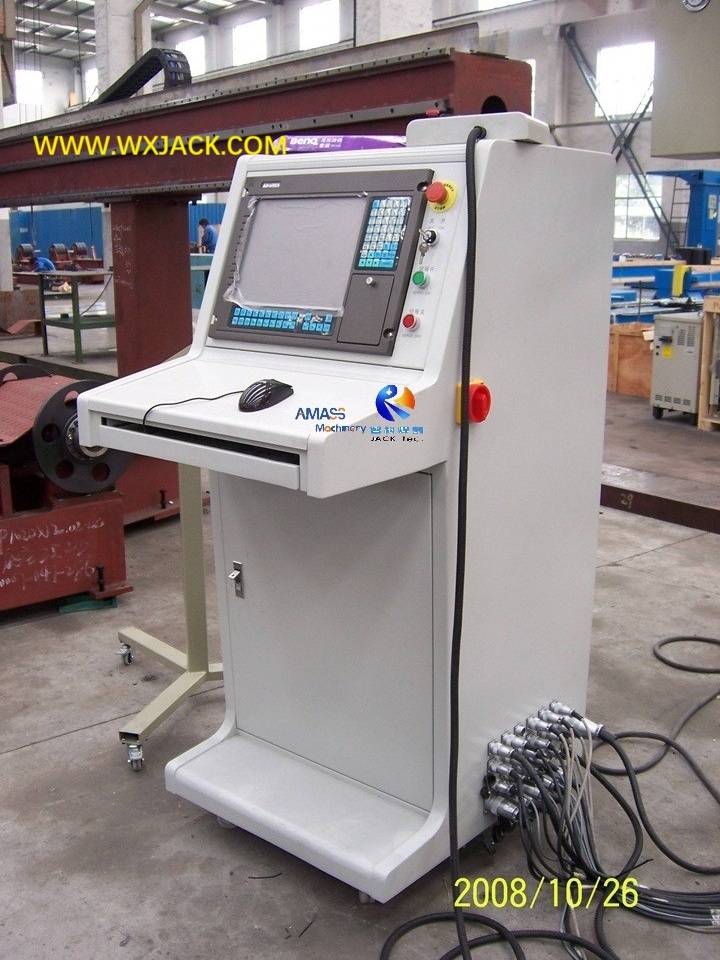

1. Control sofisticado y preciso:  en el campo de aplicación del corte de tubería de control CNC, 7 Exis es sinónimo de 'alta precisión ', que significa todo alrededor de un alto control estándar en esta maquinaria. De los cuales, la unidad de ajuste y manipulación de antorcha de corte es de vital importancia, y es probable que se ignore. Sin embargo, es el mecanismo 'final ' y directo, para garantizar una alta precisión del proceso y rendimiento de corte de tubería y biselado;

2. Fuerza técnica de Wuxi Jack:  en este aspecto, este Jack Wuxi tiene un diseño único en la celda de manipulación de antorcha, que es superior a la de otros proveedores. Por favor, consulte la foto de abajo y adjuntas:

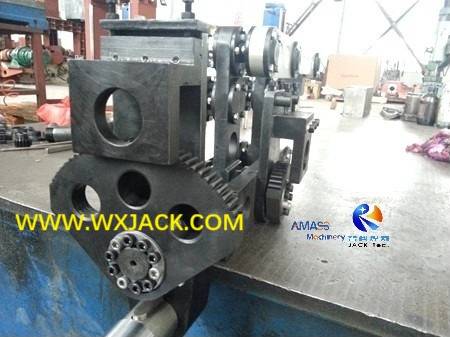

El elemento de manipulación y giratorio de la antorcha de corte en la máquina de corte de intersección de tubería CNC de Wuxi Jack:  ( Fig.4 )

3. Como se puede ver en la foto de arriba, la unidad de antorcha de corte de Wuxi Jack Oxygen Fuel CNC Tipe Intersection Cut Equipment adopta equipo y o engranaje bisal en todas las juntas giratorias de la unidad de antorcha de corte, no un eje en el de los competidores . Este tipo de diseño hace que el movimiento y el posicionamiento de la antorcha de corte aumenten el más alto grado de precisión. Es solo uno de los ejemplos que muestran cómo Wuxi Jack presta cada atención en cada detalle de todos nuestros productos.

D. Parámetros técnicos de Wuxi Jack 7 Axis 2000/6 Máquina de corte de tubería CNC de alta precisión :
