Alineación manual Z15 H máquina de ensamblaje de haz con soldadura por tachuelas manuales

1. Esquema en la aplicación de la máquina de ensamblaje del haz del manual H15 :

1) La naturaleza de trabajo de la máquina de ensamblaje del haz manual:

Característica: El manual de alineación manual de soldadura de tachuela Z15 es la máquina de soldadura de haz y de tachuelas H Manual H -Manual de 'Old Fashioned' , debido a las dos operaciones críticas:

Haz H terminado producido a partir de la máquina modelo Z15 :  ( Fig.1 )

a)   alineación y fijación de las dos piezas de brida y una pieza de web (que es, el conjunto del haz h);

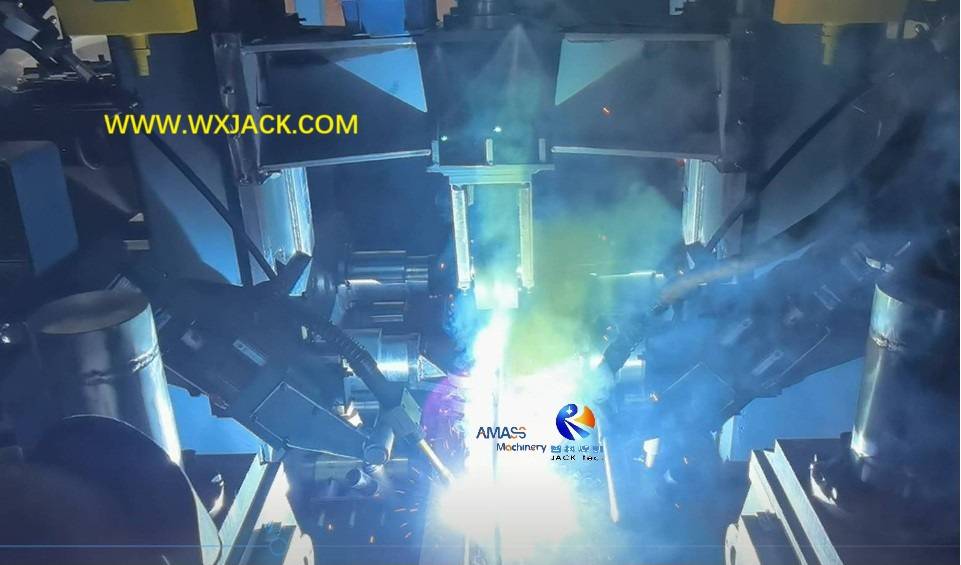

b) soldadura por tachuela   CO ₂ ;

Todos se realizan manualmente. Entonces, esta serie de productos se puede nombrar como 'Manual Machine ';

2) Demanda sobre el operador de la máquina de ensambla de haz manual H:

Para entregar una viga H soldada de WIP (que trabaja en proceso) de la máquina, es necesario:

a) Dos operadores trabajan juntos todo el tiempo (se encuentran en ambos lados de la pieza de trabajo), primero ensamblan el haz H, luego realizan ₂ soldadura por tachuelas manuales en haz h (y h viga);

b) Estos dos operadores deben tener excelentes habilidades y rica experiencia en soldadura manual ₂    ;

3) En este sentido, esta serie de la máquina de ensamblaje del haz de modelos H de los modelos Z15/ Z18/ Z20 con la soldadura por tachuelas plantea una exigencia alta en la capacidad de los operadores;

4) Equipo relacionado para la producción de haz H con IH Machine de ensamblaje del haz:

Después de la máquina modelo Z20, los siguientes dos equipos para la fabricación de soldadura H haz son:

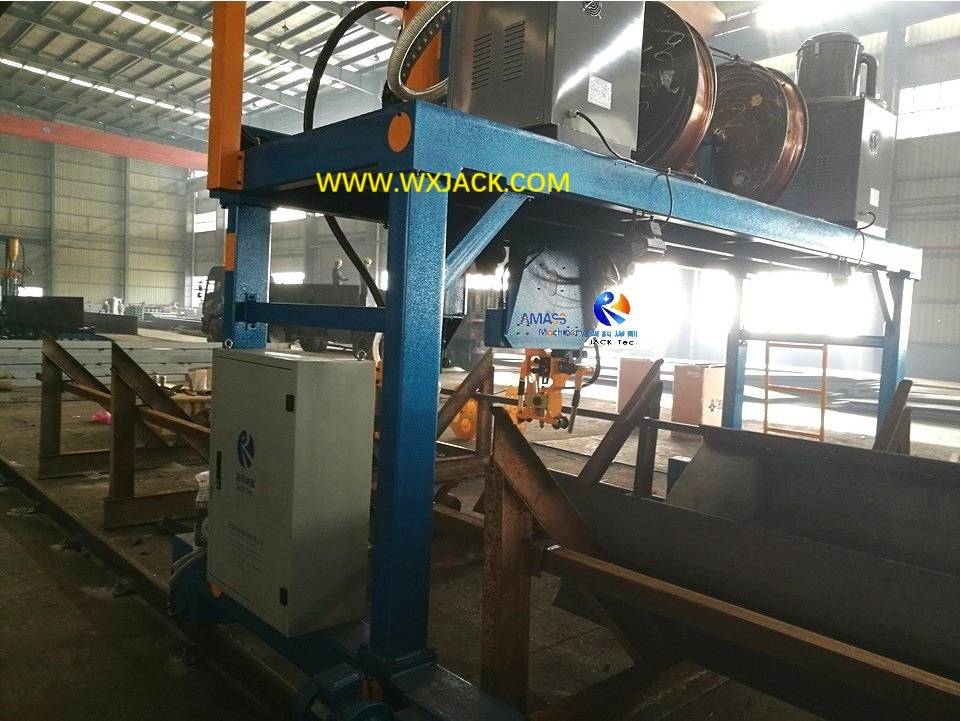

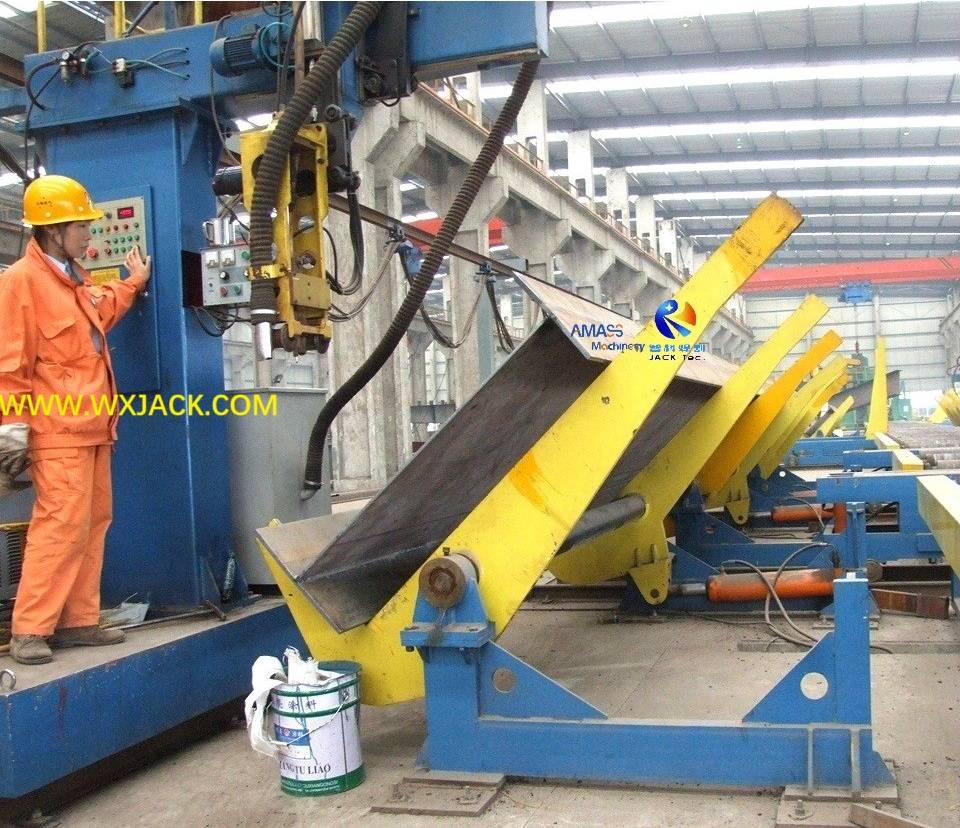

 a) SOLDADO DE SAW:  Máquina de soldadura de arco sumergido de haz LHA55Z o LHA5C H;

 b) Enderezado de brida: máquina de alisado de haz  HyJ o YTJ Series H.

2. Estructura y unidades principales de la máquina de ensambla de haz de la serie Z con soldadura por tachuela:

Con este tipo de máquina con alineación manual y ₂ soldadura por CO manual, estar familiarizado con la estructura y los componentes de la máquina es vital importante;

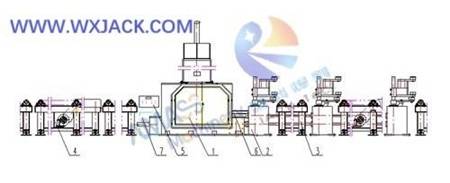

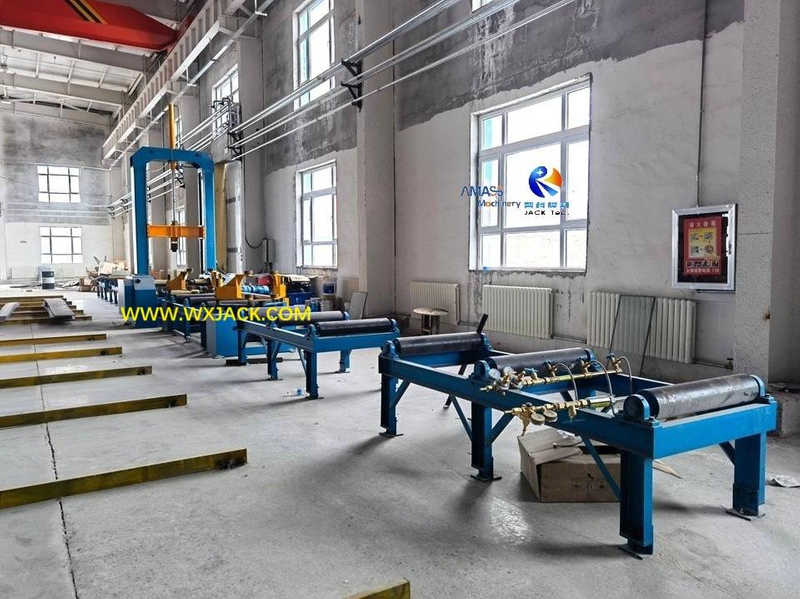

Estructura de diseño de la máquina de gato Wuxi con soldadura por tachuela:  ( Fig.2 )

1) La máquina de ensamblaje del haz de la Serie Z con soldadura por tachuela está compuesta de:

a) marco principal mecánico (pórtico con cuatro piezas de rieles rectangulares ajustados);

b) Sistema de varilla de tracción del disco hidráulico (manipulador de accionamiento hidráulico, dos conjuntos, para colocar la brida y la red);

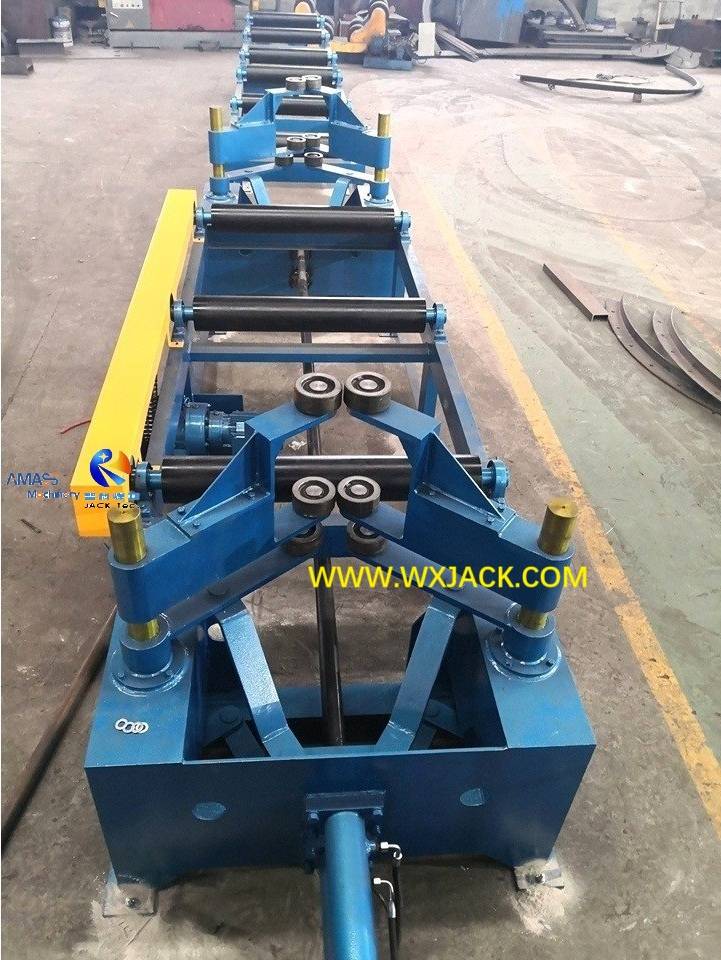

c) tablas de rodillos transportadores de entrada y salida;

d) Sistema hidráulico: el paso de ensamblaje en la máquina es impulsado por el cilindro de aceite;

e) sistema de control eléctrico;

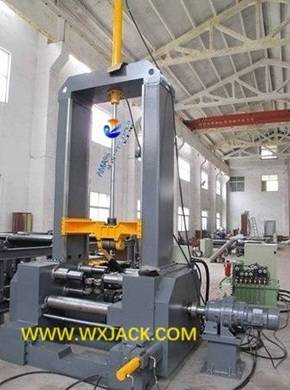

2) Marco principal mecánico de Wuxi Jack Hi Beam Machine:   ( Fig.3 )

Unidades principales: el cuerpo principal mecánico es el marco básico de la máquina, que se compone de pórtico superior, lecho, plataforma, reductor de motor, sistema hidráulico y sistema de control;

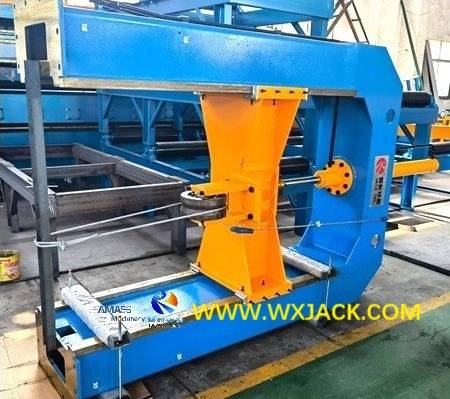

3) Top -Gantry of IH Beam Assembly Machine:  ( Fig.4 )

a) Este pórtico superior está compuesto de haz superior, columna, haz de elevación, rodillo de presión hacia abajo, cilindro presionado hacia abajo;

b) su función principal en la máquina es presionar firmemente la red de haz H de varias especificaciones contra la brida del haz H, durante la operación;

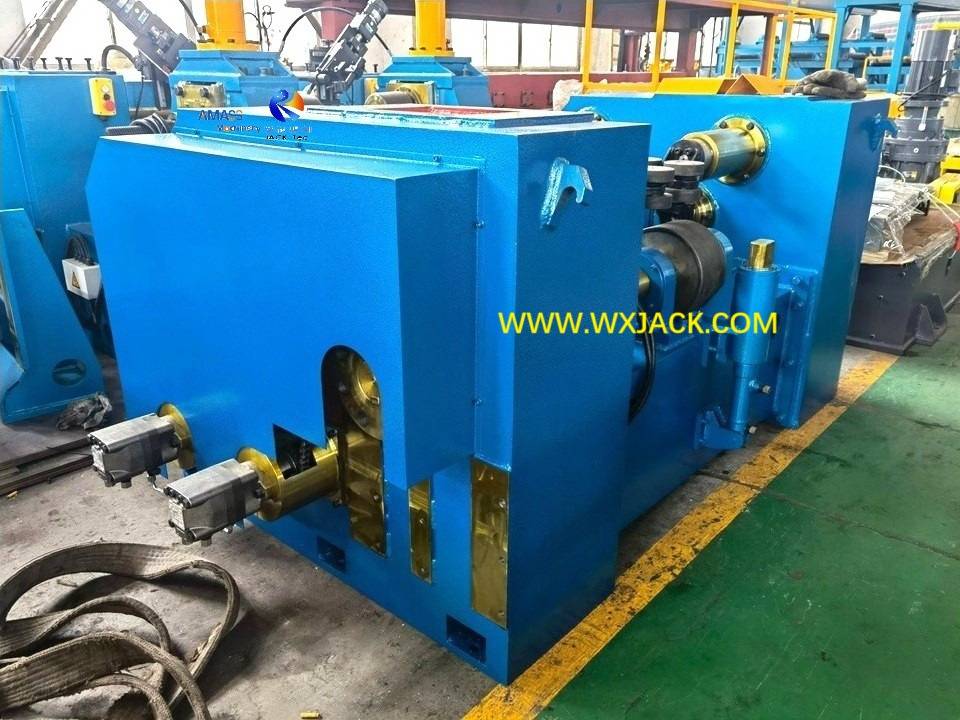

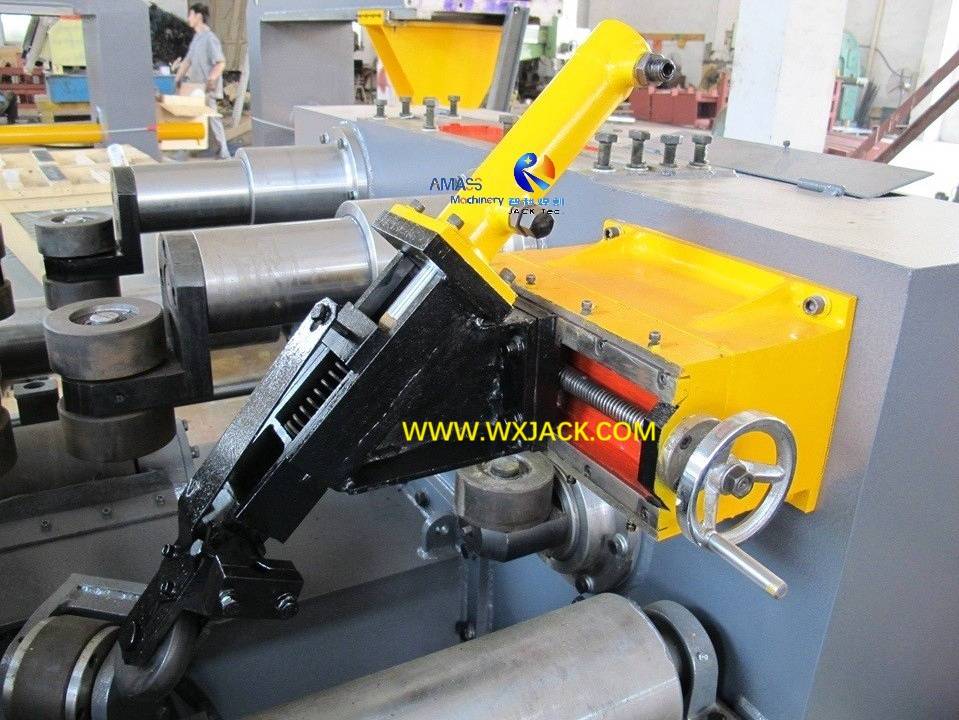

4) Máquina de la máquina en la máquina de ensamblaje del haz IH:   ( Fig.5 )

a) El lecho de la máquina está compuesto por dos piezas de tableros y haz inferior, ajustado con la unidad de guía de ARC, unidad de sujeción de web y brida, sistema de transmisión principal;

b) su función principal en la máquina es localizar y sujetar h viga de varias especificaciones, y llevar a cabo una soldadura de puntos al mismo tiempo junto con el transporte de haz H;

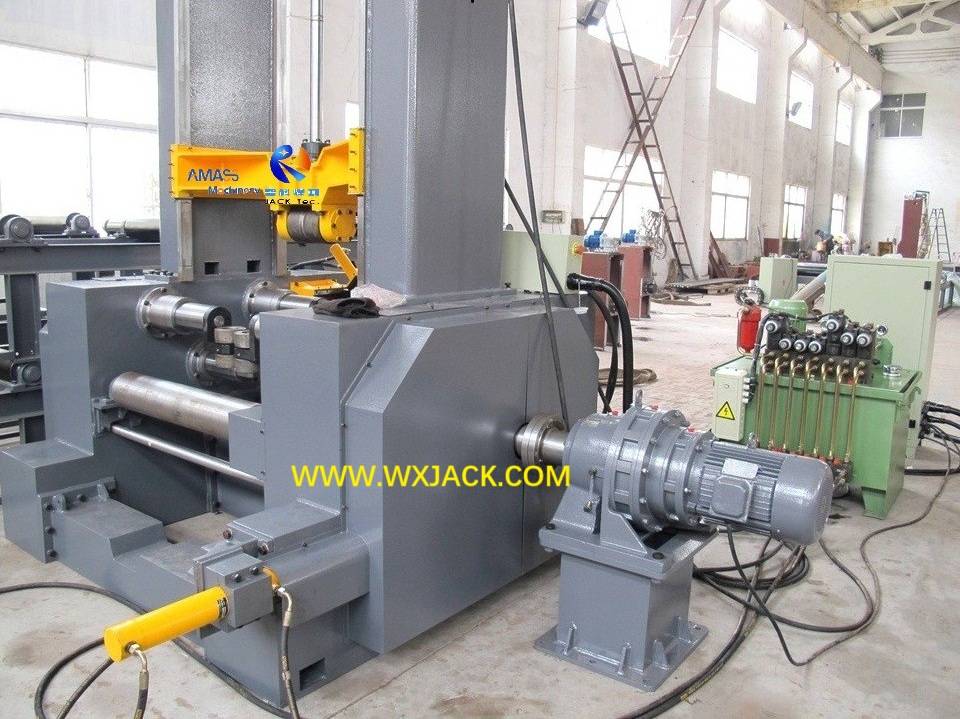

5) Reductor de motor en la máquina:   ( Fig.6 )

Esta unidad impulsa el rodillo de transmisión principal a modo de acoplador. El reductor es individualmente desde el cuerpo principal de la máquina, fácil para el paquete y la instalación.

6) Sistema de transmisión mecánica en la máquina de ensamblaje del haz H:

a) El sistema de transmisión principal de la máquina se acciona con el reductor del motor, que es unión con rodillo de transmisión principal directamente a través del acoplador y el eje de transmisión;

b) Estructura y forma de funcionamiento: las dos piezas de rodillos de soporte de brida en el lado delantero y trasero del rodillo de transmisión principal se accionan con la rueda dentada en el eje de transmisión a través de la cadena y giran en fase con el rodillo de transmisión principal:

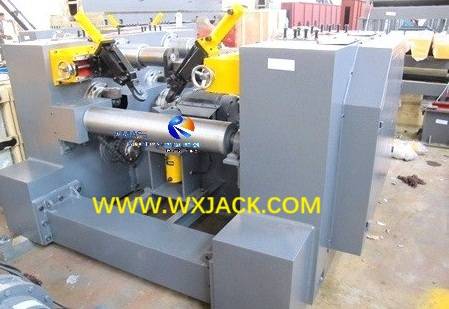

Mecanismo de transmisión de Wuxi Jack IH Máquina de ensamblaje del haz: ( Fig.7 )

7) Para obtener más detalles de cada sistema de esta máquina de haz de IH de la serie Z15 / Z18 / Z20 , verificar la siguiente sección del producto de la máquina del modelo de alineación manual Z18 y Z20 .

3. Parámetros técnicos de la máquina de ensamblaje del haz del manual Z15 H con soldadura por tachuela manual:
