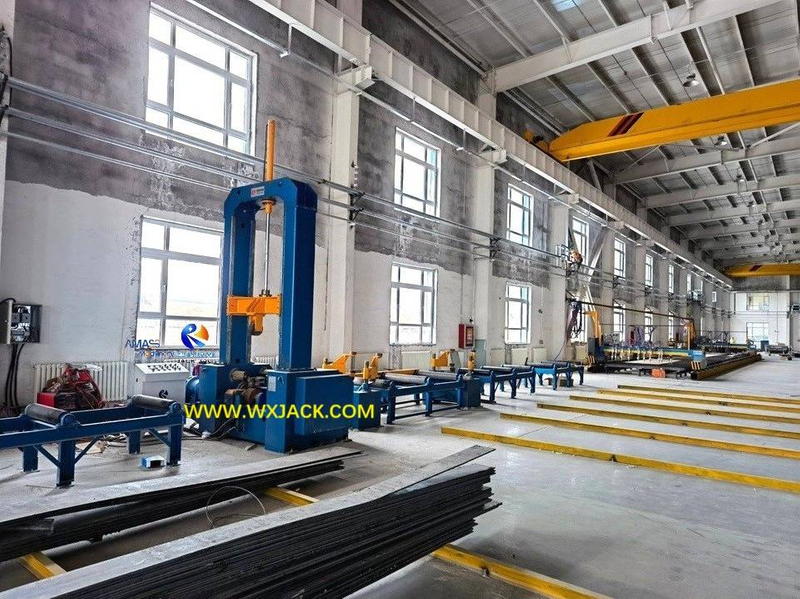

Característica: Z15 es el modelo aplicado más extenso en la familia de productos del ensamblaje del haz H y la máquina de soldadura por tachuela.
1) Vango de trabajo: esta máquina de ensamblaje del haz H hidráulico Z15 está equipada con configuraciones de funciones de 2 soldadura automática de CO y alineación manual de bridas y web (proceso de ensamblaje manual):

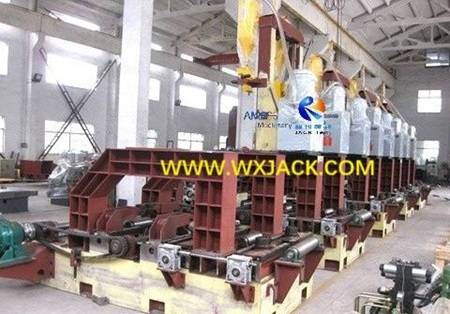

Pez de trabajo H Viga de la máquina modelo Z15 : ( Fig.1 )
2) Función: esta máquina modelo Z15 es para producir haz H con ensamblado y soldado con táctica con máx. 1,500 mm H HEAM altura web.
Operación de ensamblaje: en comparación con el estilo automático de ensamblaje de auto alineación introducida en el producto anterior de la máquina del modelo de auto alineación Z20 , la similitud y la diferencia entre la alineación manual y la operación de ensamblaje de auto alineación se enumeran a continuación a continuación:
La cantidad de los rodillos de alineación y su disposición son la misma en el área de ensamblaje (ocho piezas en un juego de máquina):

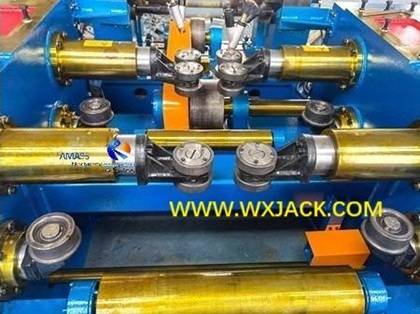

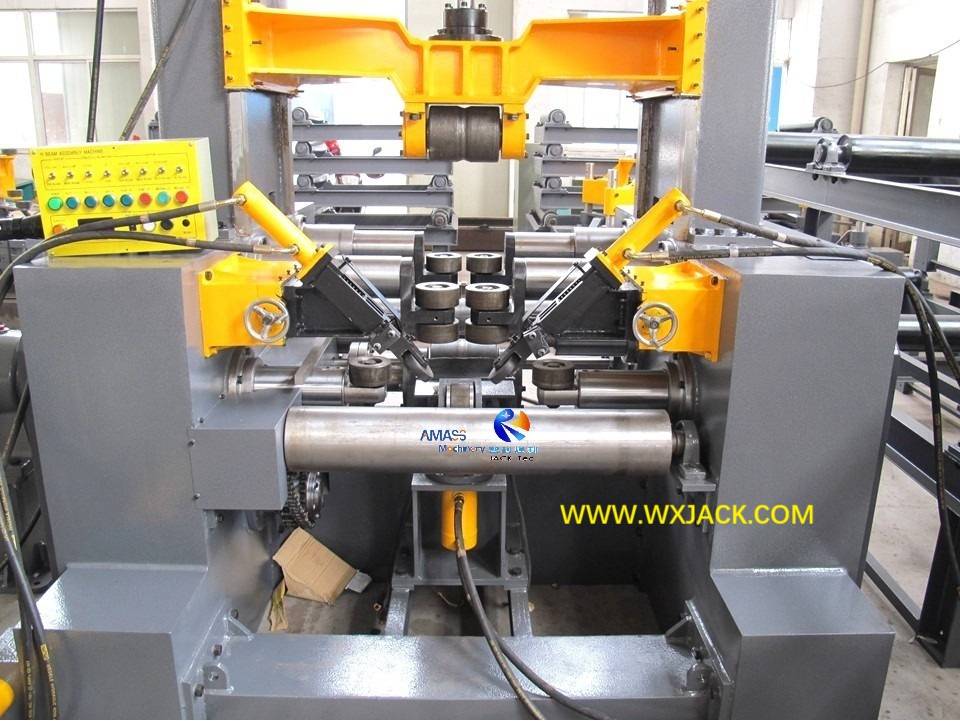

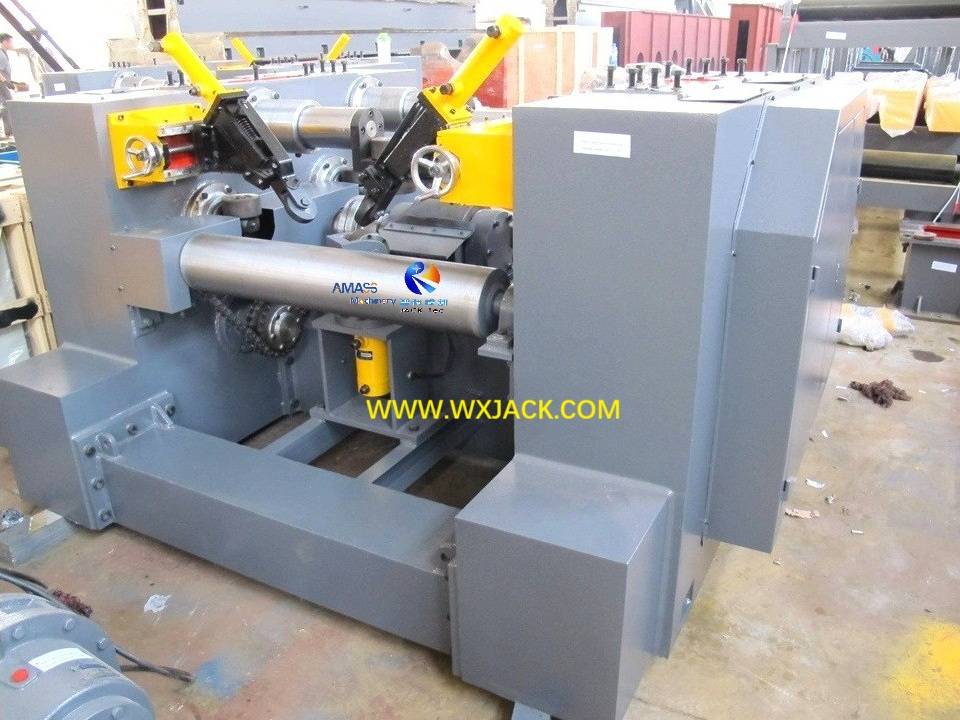

Rolleros excéntricos para una brida de ajuste con web en Wuxi Jack H Máquina de ensamblaje del haz: ( Fig.2 )

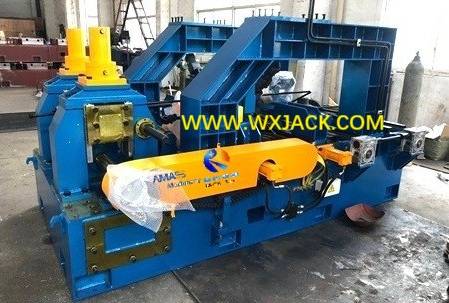

i. En la máquina modelo de autoalineación , es con cilindro de aceite en ambos lados de la red de haz H: ( Fig.3 )
II. En la máquina de cofiguración de alineación manual , está con una unidad de cilindro de aceite lateral y la operación del otro lado a mano: un trozo de rueda a mano en el cuerpo lateral de la máquina automática hidráulica y un trozo de tornillo de plomo conectado con él:
Manual de manejo de ensamblaje en la máquina manual semiautomática: ( Fig.4 )
b) Operación de alineación en la máquina de ensamblaje de haz de H viga automática versus manual:
i. En la máquina de autoalineación , se realiza automáticamente, sin intervención humana;
II. En la máquina de alineación manual, es con el volante mencionado anteriormente: al girarlo, el tornillo de plomo conectado con esta rueda de mano gira hacia adelante, y empuja las cuatro piezas de rodillos en este lado que se acerca a la web, hasta que se contactan con y luego se mantiene firmemente contra la web, termina así el proceso de alineación manual en la máquina con la soldadura de tachuela::

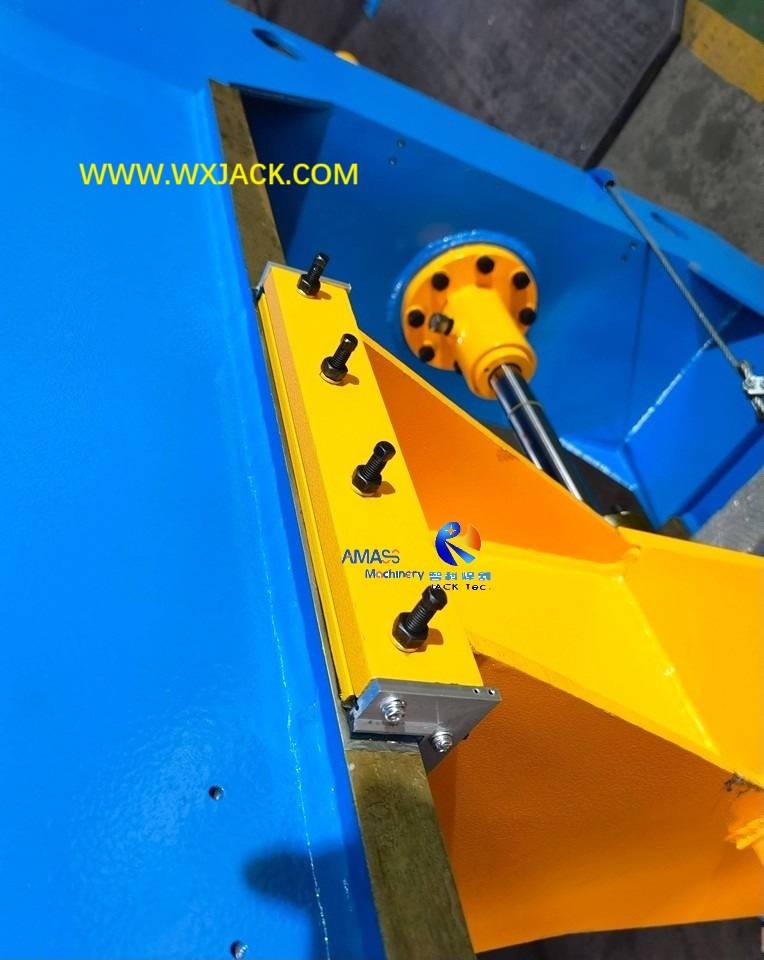

Vuelvo a mano para girar los rodillos excéntricos en Wuxi Jack H Máquina de ensamblaje del haz: ( Fig.5 )

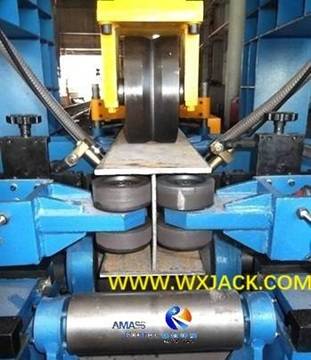

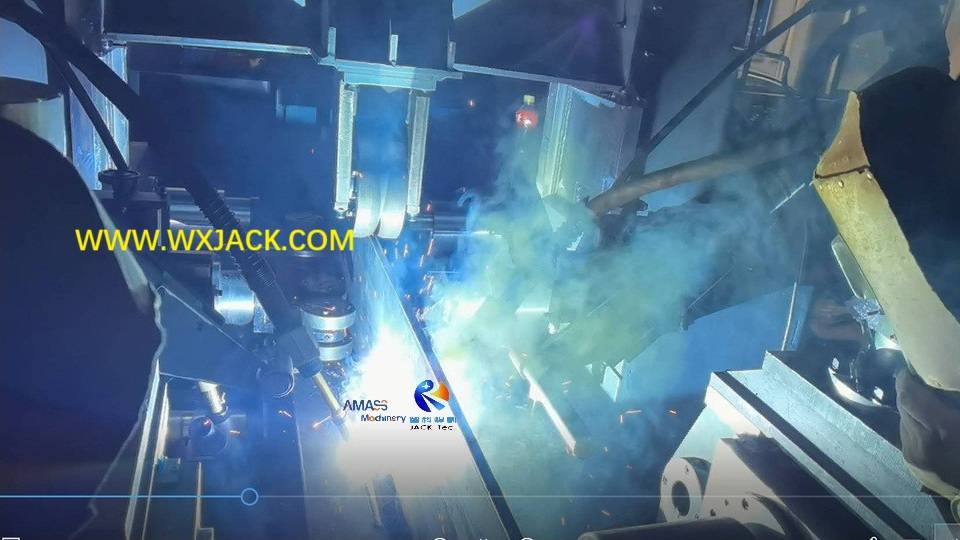

H Viga que se ajusta en la máquina de gato Wuxi: ( Fig.6 )
i. En la auto alineación , la operación es fácil y ahorra tiempo;
II. En la máquina de alineación manual , la operación manual puede hacer una alineación de una manera fina y precisa.

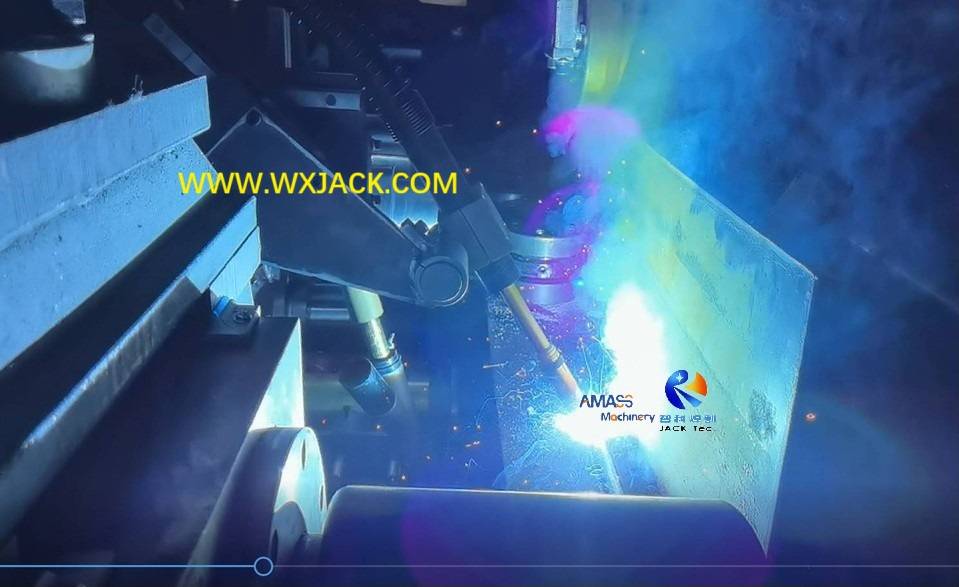

1) Control eléctrico: el inversor PLC y AC son los dos componentes esenciales para realizar una soldadura automática 2 en la máquina con soldadura por tachuela:
PLC en control eléctrico de Wuxi Jack H Beam Máquina de ensamblaje: ( Fig.7 )

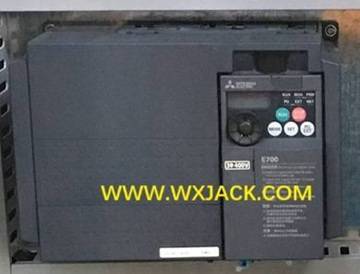

Inverter de CA para controlar la velocidad de trabajo del ensamblaje del haz H y la soldadura de puntadas: ( Fig.8 )
2) Equipo relacionado: y, la máquina automática hidráulica Z15 y Z18 es el equipo solitario entre la soldadura de equipos de producción de haz que utiliza PLC para cumplir con su proceso de control:
Como comparación,
H La máquina de soldadura de arco sumergido de haz H utiliza un inversor de CA para administrar su velocidad de soldadura;
H La máquina de alisado del haz tiene una velocidad de alisado constante;
3) En este sentido, podemos decir que la máquina automática hidráulica es el equipo más sofisticado en la tecnología de procesos de soldadura en la fabricación del haz H;
a) Control de programa flexible: como todos en la industria saben, PLC reemplaza el circuito de retransmisión con cableado para controlar el proceso de trabajo de la máquina, mediante un programa editable integrado en él;
b) Actualización fácil: para cambiar la lógica de control para el ensamblaje del haz H y la soldadura por tachuela, simplemente compile el programa de usuario del PLC, en lugar del rediseño arduo y lento del circuito de retransmisión;
c) Es muy adecuado para lograr un proceso de soldadura de tachuela complicado y flexible de la máquina.
Modelo | Alineación manual Z15 con máquina de soldadura de tachuela automática de tachuelas H Máquina de soldadura por viga H |
H Beam Web Ancho | 200 ~ 1.500 mm |
Solicitud de la red de haz H de H Vigor | 6 ∽ 32 mm |
Ancho de brida de haz H aplicable | 200 ∽ 800 mm |
Espesor de brida de haz h de la viga aplicable | 6 ∽ 40 mm |
H Longitud del haz | 4,000 ∽ 12,000 mm |
Max. H Peso de haz | 20 toneladas. |
Velocidad de soldadura de ensamblaje y táctica | 500 ~ 6,000 mm/min. |
Potencia del motor de conducción principal | 5.5 kW |
Estilo de alineación web y brida | Ensamblaje de alineación manual |
Estilo de soldadura de tachuela | Soldadura 2 automática de co -tacle |
PLC e marca de inversor | Japón Mitsubishi |
Co 2 -soldadura de marca y modelo | Huayuan chino NB-350HD, o Japón Panasonic KR350 |
