ZHJ8015 Máquina automática de fabricación de vigas I tres en uno

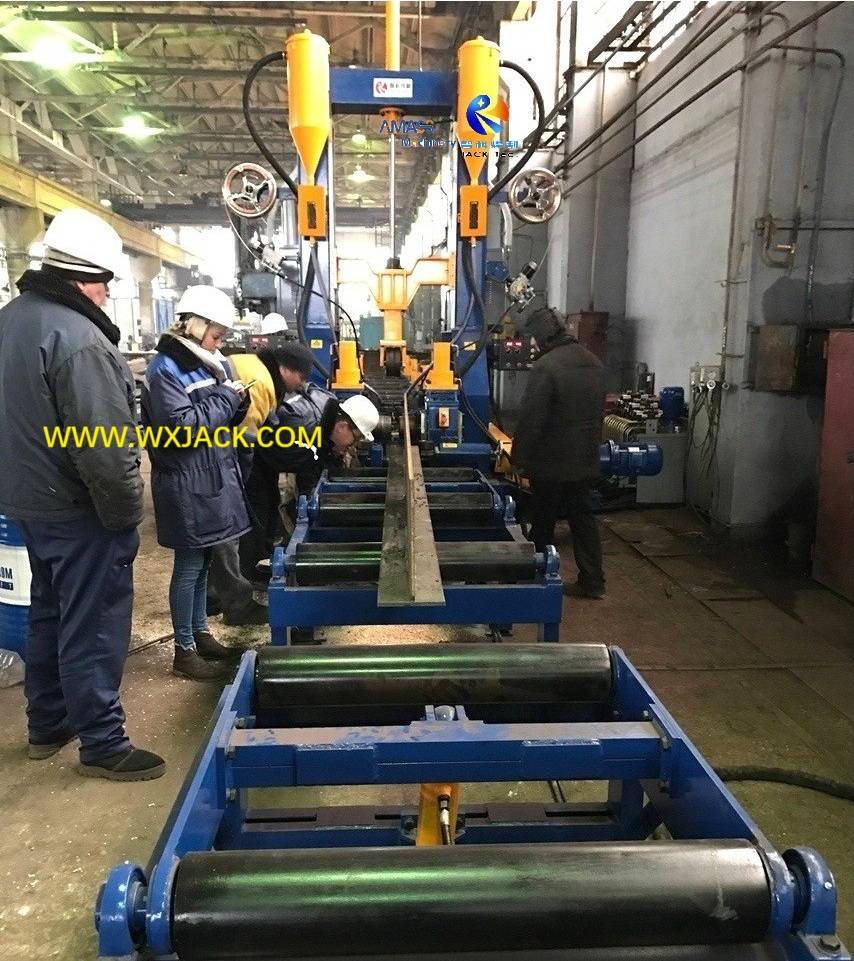

en el 1^calle foto de un conjunto de modelo Wuxi JACK ZHJ8015 Máquina de fabricación de vigas H 3 en 1 estaba siendo instalado en un nuevo taller.

A.    El propósito de la línea de soldadura de vigas H 3 en 1 con función integral ZHJ8015  y su pieza de trabajo:

1. Mejora en la producción de vigas H acompañada de  Máquina enderezadora y soldadora para ensamblaje de vigas en H 3 en 1:

1)    Características técnicas: Serie ZHJ y PHJ  Línea de soldadura de vigas H 3 en 1  es un equipo eficiente y potente aplicado en la industria de estructuras de acero, que integra los tres pasos principales para realizar la soldadura de vigas H / I / T: Asamblea, Soldadura SAW o GMAW, y alisar;

2) De este modo,   El funcionamiento de la máquina soldadora de vigas H con función integral puede cumplir con los siguientes beneficios:

a) Incrementar la productividad;

 b) Mantener un alto nivel de calidad estándar;

 C) Reducir el costo del período (área de terreno del taller) y el costo variable (costo de servicios públicos y costo de fabricación)

Para clientes;

2. Modo de soldadura en  Soldadora de vigas H 3 en 1 Máquina soldadora de vigas SAW H:

 El modo de soldadura en esta línea de soldadura de vigas H 3 en 1 es SAW (soldadura por arco sumergido).Tiene:

1) Gran corriente de soldadura: Corriente de trabajo de 380~ 750A, capacidad de hasta 1000A;

2) Gran tamaño de la punta de la costura de soldadura, amplia superficie de la cubierta de soldadura y costura de soldadura de alta intensidad;

3) Velocidad de soldadura relativamente alta (100 ~ 1000 mm/min.);

Entonces, máquina de fabricación de vigas H modelo ZHJ8015 3 en 1  es aplicable para producir piezas de trabajo en gran volumen;

3. Salida de  Máquina enderezadora y soldadora de ensamblaje de vigas en H 3 en 1:

1) Aplicación amplia: La viga de soldadura H / I / T fabricada con la máquina soldadora de vigas SAW H 3 en 1 serie ZHJ y PHJ es la materia prima adoptada más universalmente en la industria de estructuras de acero;

2) Especificaciones  de viga H soldada terminada de la máquina de fabricación de vigas H 3 en 1:

La mayoría de las veces tienen tres grados según el tamaño de la altura del alma de la viga H:

a) Desde el tamaño más pequeño de 200 mm;

b) Hasta máx.  1500 mm/ 1800 mm/ 2000 mm altura;

C) En consecuencia, el modelo de la  La máquina soldadora de vigas SAW H 3 en 1 tiene 3 opciones de ZHJ/PHJ 8015/ 8010/ 8020 respectivamente;

4. Relacionado  Línea de soldadura de vigas en H 3 en 1 según las especificaciones de las piezas de trabajo:

Estas vigas en H fabricadas para soldar se pueden clasificar en dos categorías amplias:

1) Viga H de soldadura de alta resistencia producida a partir de la línea de soldadura de vigas H:

a) H Espesor del ala de la viga superior a 40 mm;

b) Peso de una sola pieza superior a 8 toneladas;

2) Viga H para soldadura de servicio liviano y mediano fabricada con  Máquina enderezadora y soldadora para ensamblaje de vigas en H 3 en 1:

a) Subdivisión:  Respecto a la forma de la sección transversal, existen:

Mayoría de simétrico (representan más del 70% ~ 80%);

Minoría de asimétrico (alrededor del 20% según el caso);

Viga H de sección transversal simétrica y asimétrica producida a partir de una máquina de fabricación de vigas H 3 en 1: (Figura 1)

 Aquí, la máquina de fabricación de vigas en H 3 en 1 de la serie ZHJ (soldadora de vigas en H de extracción) está dedicada a producir piezas de trabajo simétricas;

5. Clasificación en  Línea de soldadura de vigas H 3 en 1 para producir vigas H soldadas:

1) Para la fabricación de vigas H / I / T de alta resistencia, las tradicionales automáticas y semiautomáticas  Línea de soldadura de vigas H 3 en 1:

Está compuesto por tres máquinas básicas para realizar operaciones de:

a) Montaje de vigas H y soldadura por puntos con CO2;

b) SAW (Soldadura por arco sumergido);

C) Enderezamiento de bridas de vigas H;

Juntos con Transferencia de Carros y Bastidores Volcados;

2) Para producir piezas de trabajo ligeras y medianas, la serie ZHJ Máquina de soldadura de vigas H con función integral (Máquina enderezadora y soldadora para ensamblaje de vigas en H 3 en 1) es la solución perfecta.

B. Estructura de la máquina soldadora de vigas SAW H 3 en 1 serie ZHJ:

1.   Dibujo de diseño de la función integral ZHJ8015 SAW 3 en 1 Línea de soldadura de vigas H: (Figura 2)

 Como se puede comprobar en la impresión del diseño anterior,

1) El área de trabajo de la máquina enderezadora y soldadora para ensamblaje de vigas en H 3 en 1 tiene una ocupación de terreno de 28 m de largo por 7 m de ancho. que es sólo el 30% del de la línea de producción de vigas H;

2) Por favor consulte la sección de producción de 'PHJ ZHJ compacto Máquina enderezadora y soldadora de ensamblaje de vigas en H 3 en 1' sobre un análisis detallado;

2.  Transportador de Entrada y Salida de  Máquina enderezadora y soldadora de ensamblaje de vigas en H 3 en 1:

1) Manera del flujo de materiales: En el dibujo de diseño anterior, el flujo de material es de derecha a izquierda;

2) En la primera foto adjunta,  El flujo de piezas de trabajo es desde el interior de la pantalla desde fuera de la pantalla.O, en el 1^calle foto el transportador que vemos es el transportador de salida de la Línea de Soldadura de Vigas H 3 en 1;

3) Estilo del transportador: Como se puede ver en el diseño, hay de 2 a 3 conjuntos de manipuladores desplegados a lo largo del transportador de entrada de la máquina soldadora de vigas SAW H 3 en 1, dependiendo de la longitud de la pieza de trabajo;

Transportador de entrada de la máquina soldadora de vigas SAW H modelo 3 en 1 Wuxi JACK ZHJ8015 que se está implementando en las instalaciones del cliente: (Fig. 3)

3. Manipuladores de accionamiento hidráulico a lo largo del transportador de entrada de  Máquina de soldadura de vigas SAW H 3 en 1:

1) Apariencia: El 4to adjunto  la foto fue tomada en este manipulador de accionamiento del cilindro de aceite (varilla de tracción) y su transportador instalado;

2) Papel y función del manipulador hidráulico para la línea de soldadura de vigas H 3 en 1:

a) Cuando la brida y el alma se elevan al transportador de entrada de la máquina soldadora de vigas SAW H 3 en 1, estas placas de tira deben mantenerse en su orientación esperada:

b) Brida en orientación horizontal y alma en orientación vertical;

C) Tanto las bridas como el alma deben estar alineadas con la línea central del cuerpo principal mecánico de la máquina enderezadora y soldadora con ensamblaje de vigas en H 3 en 1.El manipulador de accionamiento hidráulico desempeña aquí este papel;

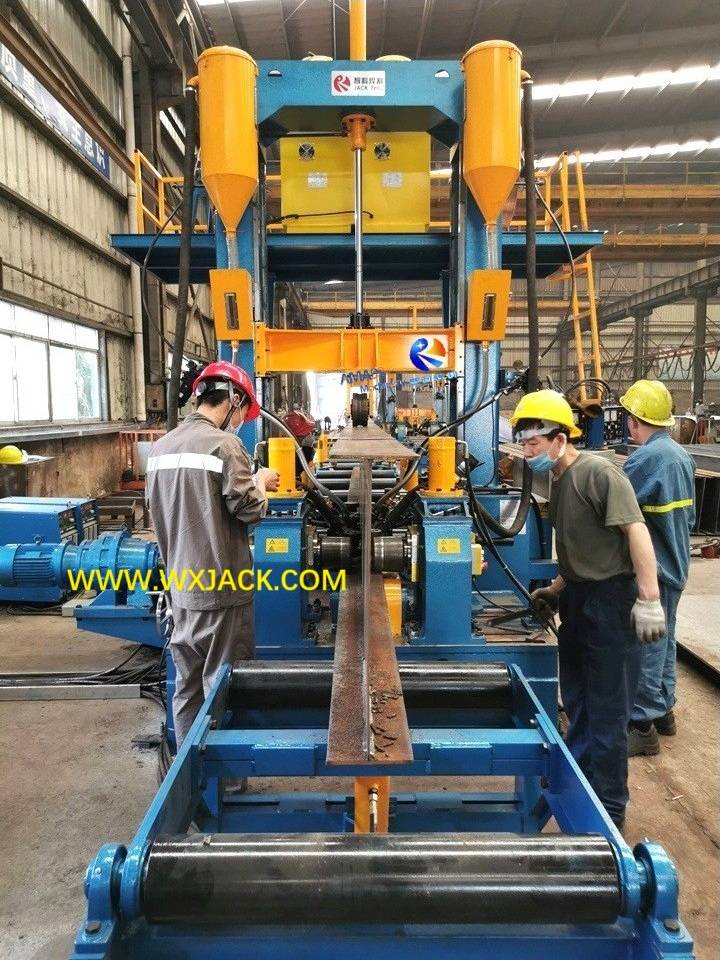

Ensamblaje de bridas y alma en una viga H en la máquina de fabricación de vigas H Wuxi JACK 3 en 1: (Fig.4)

3. Mecánico  Cuerpo principal de  Máquina enderezadora y soldadora de ensamblaje de vigas en H 3 en 1:

1) Composición: La base de la cama (se muestra en la tercera foto adjunta) y la viga del pórtico en U invertida (se muestra en las 5 fotos adjuntas).^th foto) construir el cuerpo principal de la máquina soldadora de vigas SAW H 3 en 1;

2) Importancia:  Estos 2 conjuntos son las partes centrales de la soldadora de vigas H 3 en 1, integrando las tres celdas de trabajo de ensamblando (Alineación fina para brida y alma)/ Soldadura con sierra / Enderezamiento de bridas;

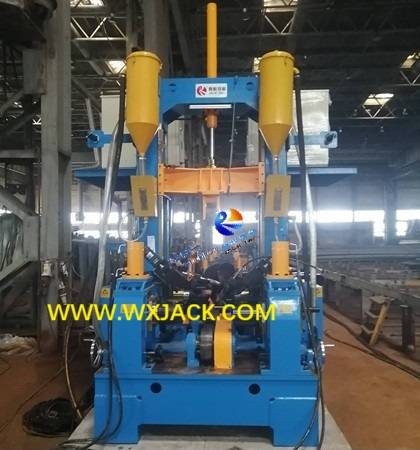

Cama base mecánica de Wuxi JACK  Máquina enderezadora y soldadora para ensamblaje de vigas en H 3 en 1: (Fig.5)

Pórtico mecánico con marco en U de Wuxi JACK  Máquina de soldadura de vigas SAW H 3 en 1: (Fig.6)

en el 3^tercero foto del armario para nosotros es la sección enderezada de la soldadora de vigas en H vertical:

Unidad de enderezamiento de Wuxi JACK  Línea de soldadura de vigas H 3 en 1: (Fig.7)

4.  Unidades de soporte de funciones y soldadura en  Máquina de soldadura de vigas SAW H 3 en 1:

1) volver al 2^{Dakota del Norte} imagen del diseño de la máquina soldadora de vigas SAW H 3 en 1;

2) Se sugiere ubicar las tres unidades de función de la soldadora de vigas en H vertical: tablero de control/estación de bomba hidráulica/celda de potencia de sierra en fila, justo al lado del cuerpo principal;

3) Estas unidades de trabajo deben administrarse/monitorearse durante todo el proceso de trabajo de la máquina soldadora de vigas en H con función integral;

4) Las unidades de soporte de soldadura en esta máquina de soldadura de vigas SAW H 3 en 1, incluido el mecanismo de alimentación de alambre/envío y recuperación de flujo de soldadura/tolva de flujo de soldadura, como se puede ver en la 1^calle foto, están todos instalados y distribuidos en columnas y plataforma elevada del cuerpo principal de la línea de soldadura de vigas 3 en 1 H;

Momento de soldadura en Wuxi JACK  Línea de soldadura de vigas H 3 en 1: (Fig.8)

5.  Listo para trabajar para  Máquina enderezadora y soldadora para ensamblaje de vigas en H 3 en 1:

Finalmente, con la posición encendida de todas las unidades de la máquina soldadora de vigas en H con función integral de la serie ZHJ, se pondrá en uso en las instalaciones del cliente.Como se muestra en el adjunto 6^th foto;

Piezas de trabajo de la máquina soldadora de vigas H con función integral: (Fig.9)

C.   Parámetros técnicos de la máquina enderezadora y soldadora de ensamblaje de vigas en H modelo 3 en 1 ZHJ8015:

A continuación se detallan las especificaciones técnicas de la máquina soldadora de vigas en H con función integral SAW modelo ZHJ8015 (soldadora de vigas en H vertical):
