Manipulador de soldadura giratorio manual de columna de base fija de alta resistencia LHZ

1. Especificaciones técnicas y alcance de carga del manipulador de soldadura de servicio pesado:

Estos son 2 criterios para distinguir la columna de soldadura de servicio pesado y el boom de los modelos de servicio ligero y los modelos de servicio medio:

1) Máx. La capacidad de carga en el extremo frontal de la pluma horizontal es de 200 kg a 400 kg;

2) Carrera en movimiento: Boom horizontal hacia arriba y hacia abajo a lo largo del eje Y y el eje horizontal de la carrera en movimiento de eje X es de 5,000 mm ｘ5,000 mm y más (modelos de LHZ5050 y más).

2. Clasificación en columna de soldadura de servicio pesado y boom:

Igual que los modelos de servicio ligero y de servicio medio de  manipulador de soldadura , los productos de servicio pesado se pueden clasificar aún más en varias ramas de:

1)  Basado en el tranvía en movimiento de la unidad de motor : estructura estacionaria, versus maquinaria de tipo de viaje;

2)  Basado en el tipo de columna manual y de manejo de motor : en la aplicación práctica, la columna Manual Revolve tiene una adopción más amplia que la rotación de la columna vertical de la unidad de motor, en la configuración del manipulador de soldadura;

3)  Basado en el modo de soldadura : sierra (soldadura por arco sumergido) o la pluma de la columna de soldadura de revestimiento de tiras , o MIG/ MAG/ CO ₂. Para la maquinaria de soldadura del manipulador de modelos de servicio pesado, el modo de sierra de soldadura tiene la mayor participación;

4)  Según las industrias solicitantes o el uso : soldadura de tanques industriales, o para tuberías/ caldera, etc.

3. Especialidades técnicas del manipulador de soldadura de servicio pesado:

Con el aumento de las dimensiones generales y la carga de extremo de la pluma en la columna de soldadura y el auge, como dice el dicho chino: ' El cambio cuantitativo causa un cambio cualitativo ', incluso con la misma estructura y principio de trabajo que el equipo de servicio ligero y los modelos de servicio medio, diseño de equipos, diseño y la tecnología de proceso de la máquina de soldadura manipuladora de modelos de servicio pesado se tratan específicamente como se muestra a continuación:

A.   Columna de soldadura y boom:

Ver imagen a continuación:

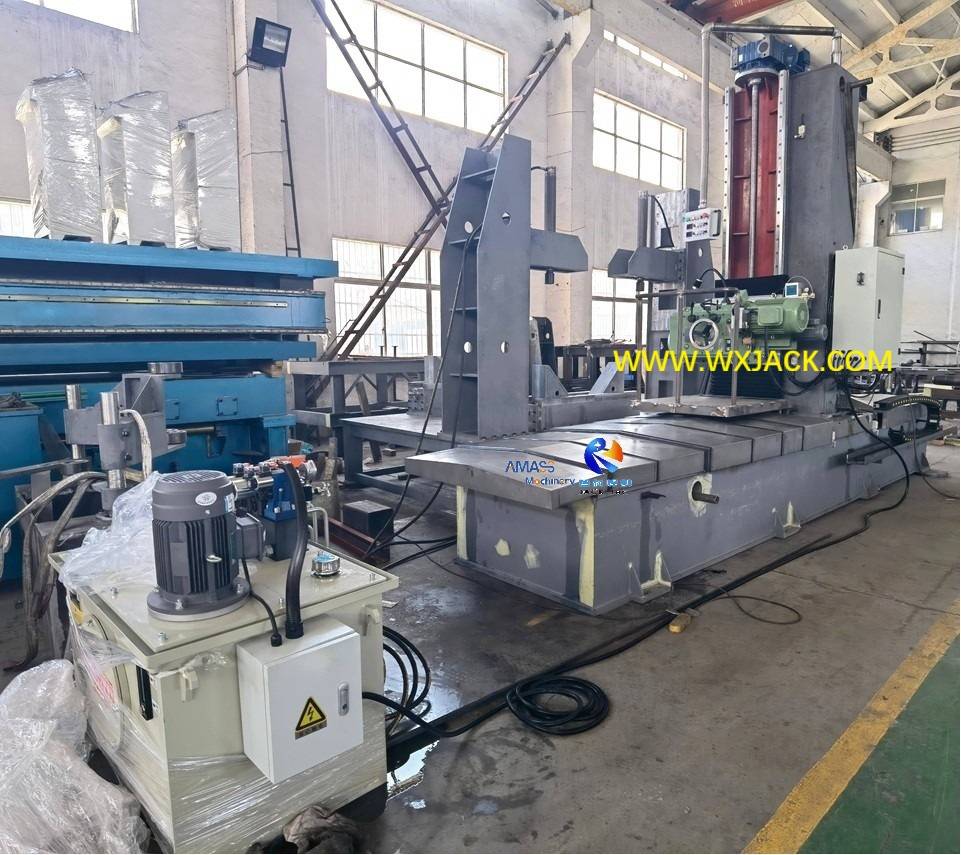

Realización de la entrega en el modelo de servicio pesado LHZ5050 en la instalación de Wuxi Jack: ( Fig.1 )

La pequeña foto de arriba ofrece un punto de vista novedoso sobre el boom horizontal y la columna vertical, que constituyen 'tronco' de la  maquinaria de soldadura del manipulador:

1)  Marco principal mecánico fortalecido : como se puede ver en la foto de arriba, para esta máquina de soldadura de tanques industrial de servicio pesado, su columna vertical/ pluma horizontal y la cama base tienen tamaños suficientemente ampliados, incluida la longitud/ ancho/ altura y el grosor, haciendo que el esqueleto entero del manipulador de soldadura de servicio pesado que obtiene suficiente resistencia y rigidez;

2)  Tecnología de proceso que crea columna de soldadura y pluma : la máquina de soldadura de columna y la pluma  se presionan de las partes de frenos hechas de placas de acero de alta intensidad, luego se fabrican en forma y se alivian el estrés por medio de recocido, y finalmente mecanizadas con precisión mediante planificación y molienda ;

3)  Sección transversal de columna vertical y pluma horizontal : diseño único en sección transversal en modelos pesados ​​de máquina de soldadura de tanques industriales;

4)  Pequeño brazo en el extremo frontal de la pluma horizontal : cuando la carrera horizontal de la pluma es igual o mayor de 6000 mm, hay un pequeño brazo extendido en el extremo frontal de la pluma horizontal. De esta manera, el manipulador de soldadura de servicio pesado no solo puede cumplir con la tarea de un accidente cerebrovascular en movimiento efectivo, sino también reducir el peso total del auge;

5)  Resumen : todo el grupo de equipos de soldadura de columna y pluma  tiene un peso ligero relativo, alta rigidez y buena estabilidad, que sirve como un cuerpo mecánico confiable de productos de modelos de servicio pesado de la serie LHZ.

B .  Guía de mudanza de Boom horizontal en el manipulador de soldadura de servicio pesado:

1) Guidera:  para equipos de modelos de servicio pesado, la guía del movimiento horizontal y vertical del auge se adopta con una guía rectangular precisa de servicio pesado. Ver imagen a continuación:

Manipulador de soldadura de Wuxi Jack Guidoril de Wuxi Jack:  ( Fig.2): ( Fig.2 )

2) Estas guideras rectangulares están hechas de acero de alta calidad y mecanizados con una máquina de planificación, en gran medida de precisión y resistencia, garantizando completamente la calidad estable de las máquinas de soldadura de manipulador de servicio pesado.

4. Parámetros técnicos de la columna del manual de base estacionaria que revuelve el manipulador de soldadura de servicio pesado:
