A. Función y uso de la máquina de corte CNC CNC-CP-3000/9 Modelo 6 Eje y Plasma Tubo grande CNC :
1. Donde se ve la aplicación de la máquina de corte y biselado de tuberías CNC :
1) Antecedentes : en el campo de la construcción de la estructura de acero de acero LPG (Gas de petróleo licuado de petróleo) de petróleo) de la construcción de estructura de acero/ estadio de petróleo/ estadio ... etc. Existe una gran cantidad de tuberías de acero, de diámetros y longitudes variables, que deben fabricarse en una amplia variedad de componentes de ramas terminadas;
2) Contribución : Estas ramas fabricadas están hechas de tuberías que han pasado por cortar y biselarse en los extremos de ambos lados, cuerpos de tubería intermedios ... en la máquina de corte de intersección de tubería CNC;

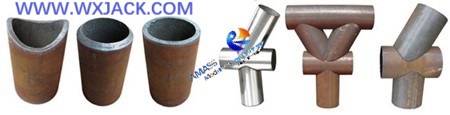

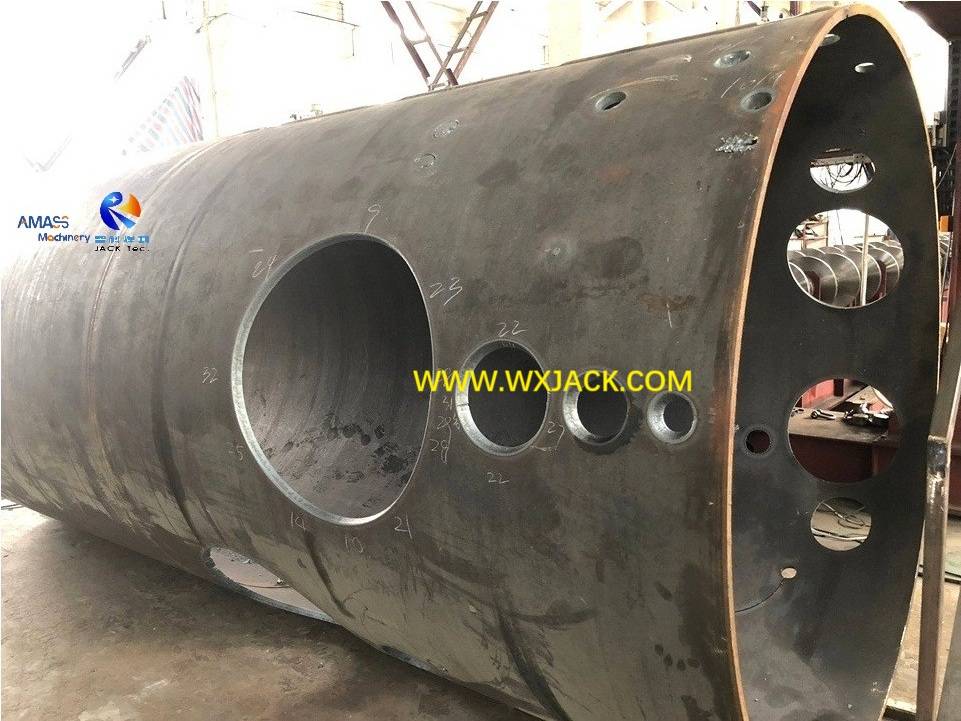

3) Piezas de trabajo : ramas de tubería a medio terminada fabricadas a partir de piezas de trabajo de la máquina: ( Fig.1 )
2. Funciones principales de la máquina de corte de tuberías CNC-CP-3000/9 CNC de 6 eje :
A este respecto, cualquier conjunto de la máquina tiene 2 funciones principales de:
1) Corte de longitud fija de tubería : cualquier pieza de tubo de acero de pieza de trabajo se puede cortar en segmentos en la longitud esperada;
2) Cierto ángulo biselado : además del borde recto, la característica distinguida es su capacidad de biselado y ranura de ángulo:

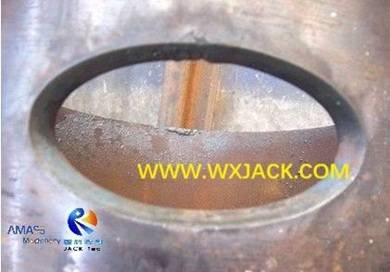

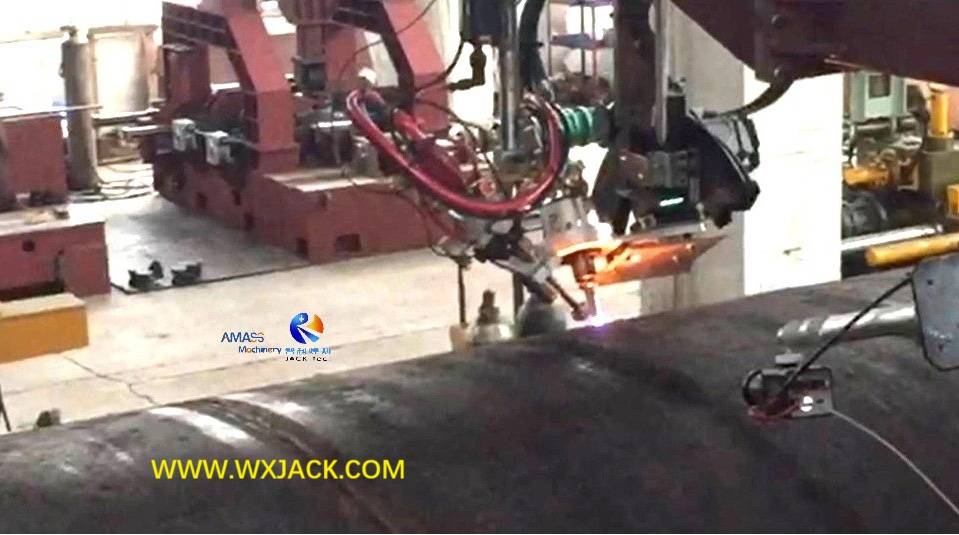

3) Cortar kerf en ángulo inclinado entregado desde Wuxi Jack Flame y Plasma CNC Tipe Maching and Biseling Máquina: ( Fig.2 )

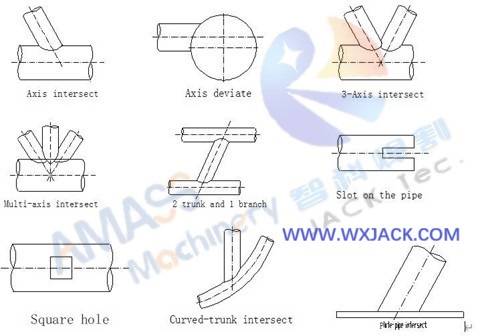

4) Biblioteca típica de productos de rama de tuberías, sobre la base de piezas de trabajo terminadas de la máquina: ( Fig.3 )
3. Especificación de piezas de trabajo aplicables de 6 eje CNC-CP-3000/9 Máquina de corte de intersección de tubería CNC :
1) Alcance del diámetro de la tubería:
De φ500 a φ3000 mm;
Nota :
A) El espesor de la pared pequeño corresponde al diámetro pequeño;
b) lo que significa, debería ser que: cuanto más pequeño sea el diámetro de la tubería, menor es su grosor de la pared;
2) Rango de espesor de tubería aplicable : 5.0 ~ 50.0 mm para corte de llama;
3) Longitud de tubería aplicable : 1.0 ~ 9.0m;
4) Máx. Peso de la tubería y el vaso: hasta 25.0 toneladas;

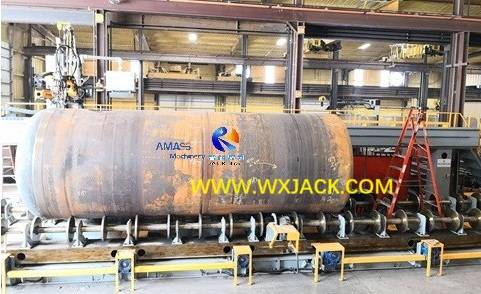

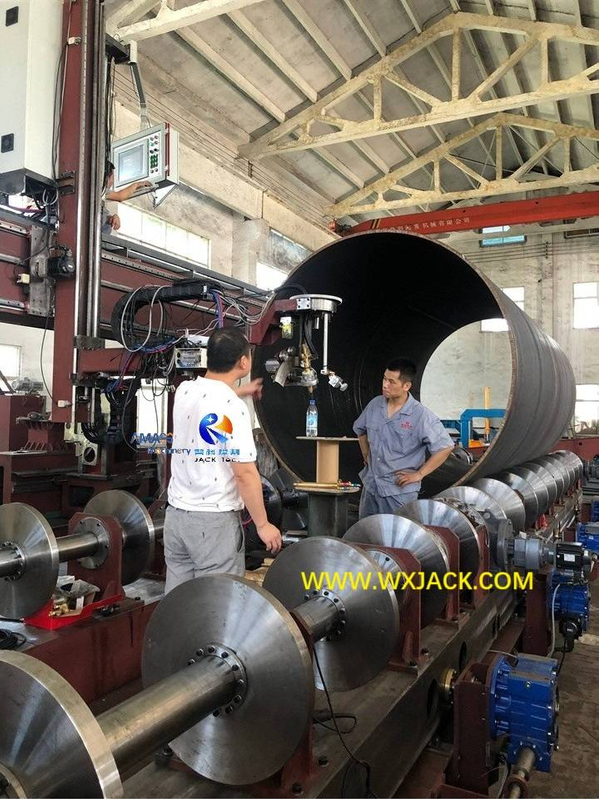

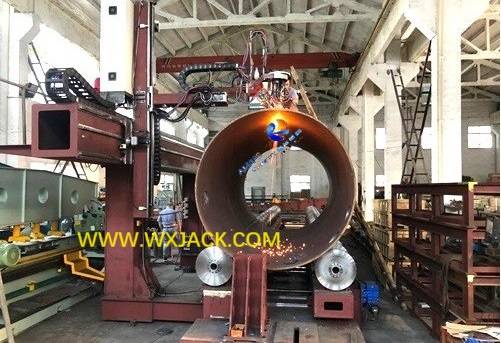

5) Vista fotográfica: una pieza de tanque de φ2500 mm colocado en bastidores de pieza de trabajo de Wuxi Jack CNC-CP-3000/9 Flame and Plasma Gran Máquina de corte y biselante CNC: ( Fig.4 )
B. Eje de control de CNC-CP-3000/9 6 Axis Flame y plasma Máquina de corte de tubería CNC grande :
Este es un conjunto de una máquina CNC de 6 eje, que se puede ilustrar claramente en debajo de 2 bocetos de diseño:

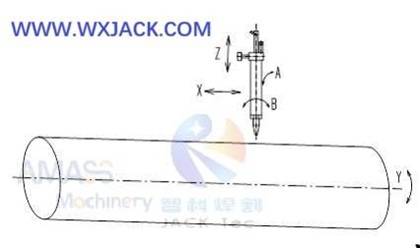

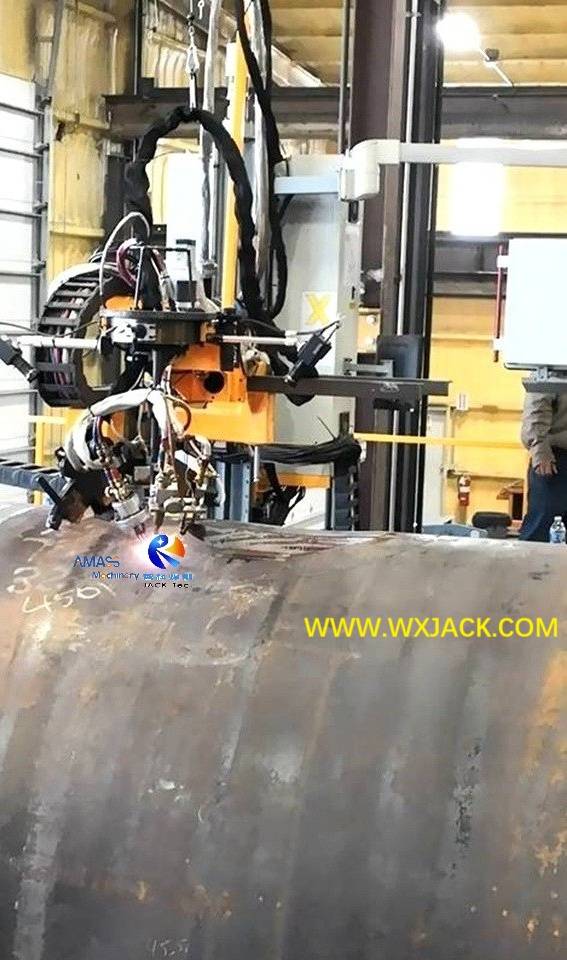

1. Eje Y/ Y/ Z/ A/ B en la Jack Wuxi 6 Eje CNC Cutting and Biseling Máquina : ( Fig.5 )
1) Eje x : para realizar el movimiento de la antorcha de corte a lo largo de la carrera de viaje longitudinal. Para esto
Modelo de la máquina CNC-CP3000/9, ITS MAX. el golpe es de 9300 mm;
2) Eje Y : para controlar la giro de la tubería. La velocidad lineal giratoria correspondiente es de 80 ~ 3000 mm/min. Esto se cumple con Servomotor Drive;
3) Eje z : para gestionar la carrera vertical de la antorcha de corte, basado en diferentes diámetros de tuberías. El máx. el trazo es 2450 mm;
4) Un eje : para realizar el cambio de antorcha a lo largo de la forma longitudinal de la tubería. El alcance del swing correspondiente está en el rango de ± 45 °;
5) Eje B : para manejar el giro de la antorcha de corte a lo largo de la forma transversal de la tubería. En los modelos CNC-CP de la máquina CNC de la tubería y la máquina biselante , el alcance de la oscilación correspondiente está en el rango de ± 45 °;

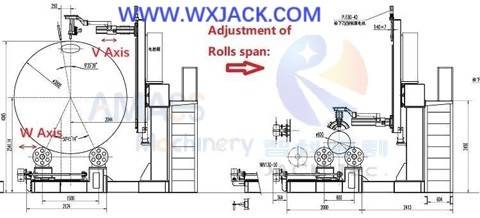

2. Eje U en Wuxi Jack CNC-CP Serie 6 Máquina de corte CNC de tubo de eje : ( Fig.6 )
Como se indica en la ilustración anterior:
1) Eje U : Esto es para manejar la distancia del movimiento lateral de los rodillos de fricción que soportan los bastidores;
2) Propósito : Esto es para atender a diferentes diámetros φ800 mm, o φ1500 mm, que es adecuado para diferentes diámetros de vaso;
3) Vista lateral sobre el eje U en Wuxi Jack Máquina grande: ( Fig.7 )
C. CNC y sistema de control en CNC-CP-3000/9 6 Axis Flame y plasma Gran máquina de corte de tubería CNC y biselado :
1. Controlador CNC de la máquina de corte de tuberías CNC :

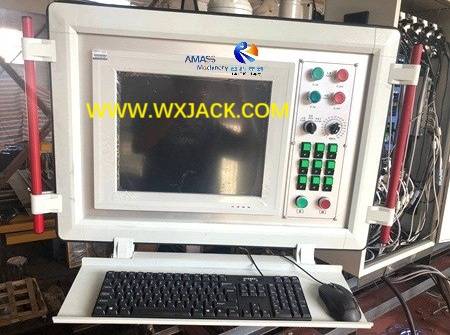

Uso dedicado el controlador CNC F6000 aplicado específicamente en el corte de tubería CNC: ( Fig.8 )
1) Idioma : apoyar chino e inglés, y otros idiomas comunes;
2) programación de código G y función M para completar piezas de trabajo simples;
3) Protocolo : Protocolo de Cat de soporte de Ether;
4) interfaz : puertos de E/S estándar y extendidos;
5) Operación : tecnología de procesamiento paramétrica y personalizada, teclas de función suave de la pantalla táctil, así como control remoto;
6) Velocidad de corte : admite ajuste automático de la velocidad de corte de llama y plasma, basado en el grosor de las tuberías colocadas en la máquina de corte y biselado de tuberías CNC;
7) Grooving de plasma : compatible con la corrección de desviación del ángulo del rango de arco de plasma;
8) Modo 3D L : Vista 3D en la tubería de piezas de trabajo, que se puede girar en tiempo real, para que los operadores puedan observar la trayectoria de corte 360 °, durante el período de ejecución;
9) Servicio : Todas las funciones y procesos del sistema de control CNC se pueden actualizar en línea, eliminando a los clientes con respecto al servicio de venta posterior de la máquina de corte CNC de tubería;
10) Modos de corte múltiples : soporte de gas o oxígeno/ plasma/ demostración y láser 4 tipos de modo de corte, que se cumplirán en la máquina;
2. Sistema de control eléctrico de la serie CNC-CP CNC Tipe Intersection Cutting and Biseling Machine :
1) CNC como núcleo : beneficio de la función potente del controlador CNC, las partes restantes del sistema de control eléctrico de la máquina son relativamente simples y concisos: todas las funciones y acciones de la máquina están controladas a través de la estación de control de CNC;
2) La placa de control conciso y compacta y el enrutamiento de cable : esto también ayuda a todo el sistema de control eléctrico a reducir el nivel mínimo y el menor grado de interferencia en el enrutamiento del cable.
D. Operación en CNC-CP-3000/9 6 Axis Flame y Plasma Máquina de corte de intersección de tubería CNC grande :
A continuación, las fotos tomadas en la instalación de clientes estadounidenses de Wuxi Jack, reflejan vívidamente el modo operativo amigable de la máquina:

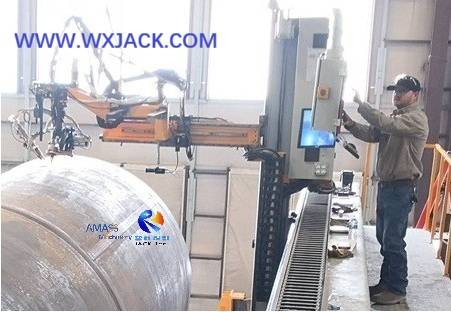

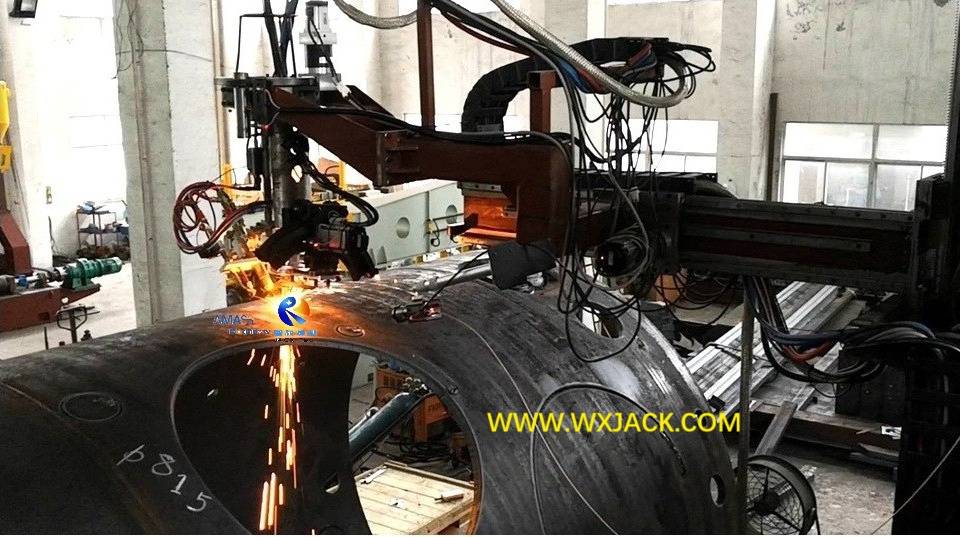

1. Operando en Wuxi Jack CNC-CP-3000/9 Máquina de corte CNC de tubería de pipa grande y plasma : ( Fig.9 )
1) Escalera : hay un paso aéreo de altura de 4 m, instalado junto con toda la zona de longitud de este conjunto de grandes máquinas de corte de tubería CNC, con escaleras para acceder;
2) Estación operativa : se muestra en la foto de arriba, la estación de control CNC y el panel de operación, se instalan en este pasaje aéreo, de modo que el operador opere el funcionamiento de esta gran máquina en el aire de 4 m;
3) Las ventajas de tal disposición se encuentran en: seguro , conveniente y el mejor ángulo de vista . El operador puede monitorear todo el proceso de operación sin ningún obstáculo, durante el período de ejecución;

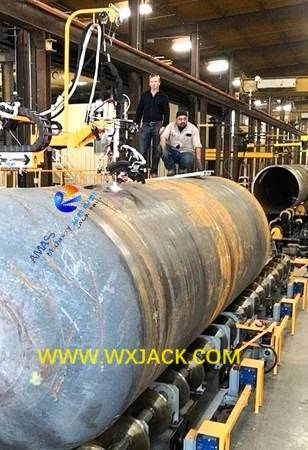

2. Manejo sobre el corte de tuberías de gran diámetro en Wuxi Jack Gran
1) Se muestra en la foto integrada de arriba, hay una pasarela aérea extendida de corta distancia, para los operadores que suben a la tubería de la pieza de trabajo de gran diámetro;
2) para que los operadores puedan verificar y tratar el trabajo de corte implementado en la máquina.
E. Parámetros técnicos de CNC-CP-3000/9 6 Axis Flame y plasma Gran Máquina de intersección de tubería CNC y biselado :
1. Velocidad de corte : 100 ~ 1000 mm （Sobre la base del material de la placa y el grosor）;
2. Cantidad de eje controlado : 6 eje, de los cuales 4 eje están interconectados;
3. Grado de libertad en el sistema de ranura : giro continuo infinito dentro de ± 45 °;
4. Roller de soporte min. Distancia : 800 mm (para el diámetro de los vasos φ500 ~ φ1500 mm);
5. Roller de soporte Máx. Distancia : 1500 mm (para el diámetro de los vasos φ1400 ~ φ3000 mm);
6. El motor de ajuste de distancia de la distancia de los rodillos de soporte : 2.0 kW;
7. La distancia del rodillo de soporte en dirección de longitud : 700 mm
