Máquina de fresado de la cara del extremo del haz DX1520 H para la estructura de acero

1. Aplicación de DX1520:
2. Resumen de funciones de DX1520 para el miembro de la estructura de acero: Guiders lineales precisas de ambas direcciones para garantía de precisión / control de velocidad de trabajo / Herramienta de trabajo de potente cabezal de fresado / operación / pinza de la pieza de trabajo
3. Parámetros técnicos de DX1520:
Disponibilidad:
Cantidad:

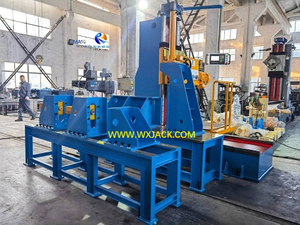

La primera foto adjunta proporciona una aplicación típica de la máquina de molienda de cara del extremo del haz DX1520 H: puede encontrar un pedazo de haz H que se encuentra en el soporte de la pieza de trabajo y acaba de terminar la cara del extremo.



1. Aplicación de la máquina de molienda de cara del extremo del haz DX1520 H :

1) DX1520 es uno de los modelos más comunes de la máquina de molienda de final de haz Es para piezas de trabajo con cara de extremo con tamaño de sección transversal de hasta 1,5 m de altura y 2 m de ancho, que cubre el rango más amplio de tamaño de haz en las instalaciones de estructura de acero. En términos generales, estas vigas H / vigas de caja son productos terminados de DX Series H. la línea de producción de haz HB1500 H  y  1200 y 1500 de producción de haz de caja;

2) En la primera foto, puede encontrar que hay numerosos tipos de piezas de trabajo en la distancia: h Beam/ tubería, todos adecuados para el extremo fresado en esta máquina de molienda de caras del extremo I.



2.  Resumen de funciones en DX1520 H Máquina de fresado de cara del extremo del haz para miembro de la estructura de acero :

1) Guiders lineales precisas de ambas direcciones para garantía de precisión en la máquina de fresado de la cara del extremo del haz:

Por favor, consulte la adjunta . segunda foto Una de las ventajas más destacadas de la máquina de fresado de la cara del haz de la serie H de DX entregada por Wuxi Jack es que la gama completa de esta familia de productos se adoptan con una guía lineal integral de servicio pesado para la fresado de los viajes en la cabeza (operación de frente) , en lugar de la guía de soldadura adoptada por los competidores. Esta especialidad garantiza completamente la capacidad de carga y la precisión de la fresación de la máquina;

2) Control de la velocidad de trabajo en la máquina de fresado de la cara del extremo del haz ordinario y CNC::

Durante la operación, la velocidad de fresado final tanto en horizontal (para la altura de la pieza de trabajo) como en la dirección vertical (para el ancho de la pieza de trabajo) se controlan con inversores de CA en modelos ordinarios; Y controlado con el sistema CNC en modelos de tipo CNC;

3) Herramienta de trabajo de la potente cabeza de fresado de la máquina de fresado del extremo del haz H:

A) Verifique la foto 3 rd adjunta . Wuxi Jack DX Serie I Beam End Freshing utiliza el mismo tipo de herramientas de trabajo para su proceso de operación que la máquina de fresado de borde de la serie XBJ : unidad principal de fresado de alta potencia (7.5kW) hecha por el fabricante profesional. Tiene buena rigidez, alta eficiencia y bajo ruido, ideal para estar equipado en las máquinas;

b) Mientras tanto, debemos distinguir las diferentes tareas de este cabezal de fresado en las dos máquinas : en la frescura de borde es para hacer una ranura de soldadura de biselos x/a/k, mientras que en la máquina de fresado de extremo de la viga, la cabeza de fresado es principalmente para la fresación de la cara del extremo recto;

c) Además, para moldear diversas cara de la pieza de trabajo, el ángulo de la unidad de fresado se puede ajustar manualmente a lo largo de su superficie vertical dentro del rango de 0 ° ~ 45 °, de modo que el biselado se puede hacer durante el período de trabajo de la máquina. Por favor revise el video adjunto;

4) Operación de la máquina de fresado de cara del extremo H del haz:

El 4th Photo adjunta un conjunto de Wuxi Jack DX1520 Model Machine en el trabajo. Las chispas volaron. El equipo tiene operación fácil de usar, calidad superior y consistente, así como de alta eficiencia. Es un tipo de máquina de uso general que ve un uso extenso en la industria de la estructura de acero;

5) Máquina de la pinza de la pieza de trabajo en la máquina de caracol de la viga H del haz:

Por favor, consulte la adjunta . foto Para asegurarse de que el resultado sea elegible que enfrenta el final, las piezas de trabajo procesadas en la máquina modelo DX1520 deben solucionarse debido a su peso ligero relativo (en comparación con las piezas de trabajo para máquinas de servicio pesado), durante el proceso de cara final. El estante de trabajo de trabajo hidráulico opcional es para sujetar la pieza de trabajo de manera confiable, amortiguando la vibración de la molienda y disminuyendo en gran medida el ruido, en el proceso de operación de la máquina.



3. Parámetros técnicos de la máquina de molienda de cara de extremo de haz DX1520 H :

Parámetro técnico

Máquina de fresado de la cara del extremo del haz DX1520 H

Altura de la sección transversal de la pieza de trabajo

1500 mm

Ancho de la sección transversal de la pieza de trabajo

2000 mm

Frente a la cabeza

7.5 kW

Velocidad de cara horizontal

100∼800 mm/min, control del inversor

Velocidad de cara vertical

100∼800 mm/min, control del inversor

Velocidad de inactividad de la columna y el cabezal de fresado cuando no está funcionando

Velocidad fija de 1200 mm/min.

Velocidad de rotación del huso de cabeza frente

75-420 rpm

Ángulo de la cabeza orientada a lo largo de la superficie vertical

0º ∼ 45º

Columna de potencia del motor de viaje horizontal

2.2 kW

Fresado

3 kW

Guía de viaje horizontal y vertical

Guía lineal preciso de servicio pesado, ensamblado
