A. Especialidad de Z30 Máquina de ensamblaje de haz de gran tamaño H de servicio pesado:
1. Propósito : Este es un modelo especial de conjunto de haz de gran tamaño H y máquina de soldadura de táctica , para el ensambla y la soldadura de costura en piezas de trabajo súper grandes de h viga/ haz/ haz;
2. Máx. Tamaño de la pieza de trabajo : el máximo. La altura del haz H ensamblado puede ser de hasta 3000 mm, y el grosor de la brida puede tener hasta 80 mm;
3. Ilustración en haz H terminado con la máquina de ensamblaje del haz H : ( Fig.1 )
A continuación se presentan la indicación del boceto sobre el tamaño más grande de la pieza de trabajo, que se puede producir a partir de Wuxi Jack Z30 Modelo de gran tamaño de estructura de acero Máquina de ensamblaje de haz:
B. Aplicación y grupo de trabajo de la máquina de soldadura de haz H y táctica Z30 de servicio pesado:
1. Grupo de trabajo de Z30 Máquina de ensamblaje de haz de tamaño H de Z30 :
1) Característica: Z30 es el primer conjunto de equipos centrales desplegados en la línea de producción de haz H de servicio pesado ; Es para ensamblar bridas y web en el WIP formado (trabajando en proceso) de haz H con tachuelas y soldado;

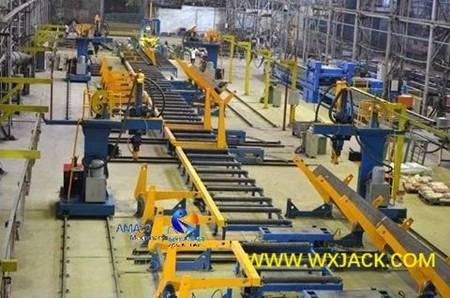

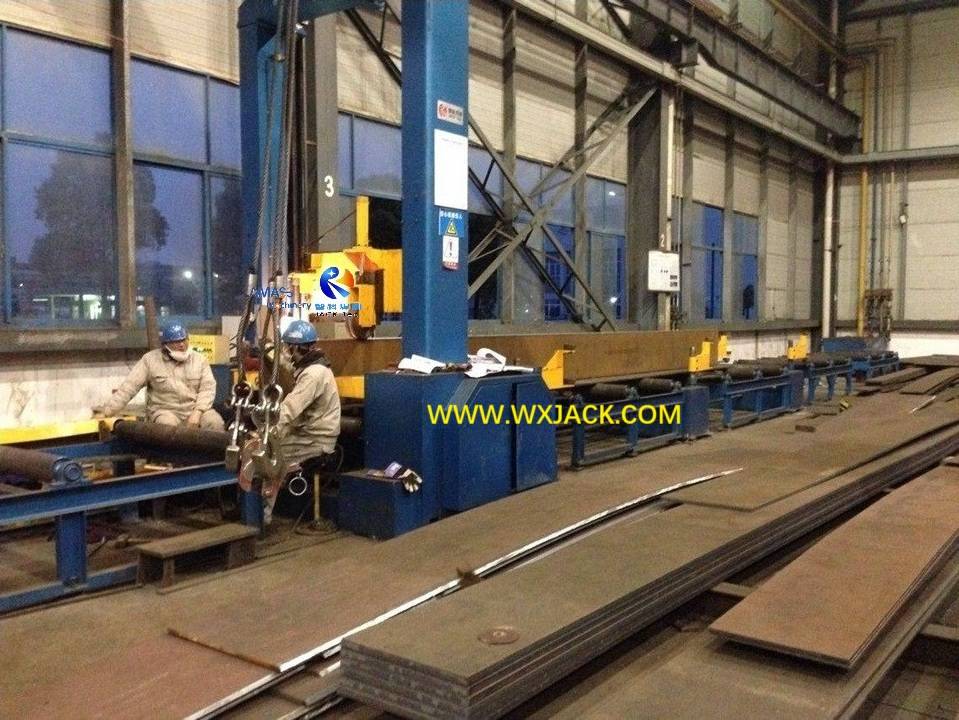

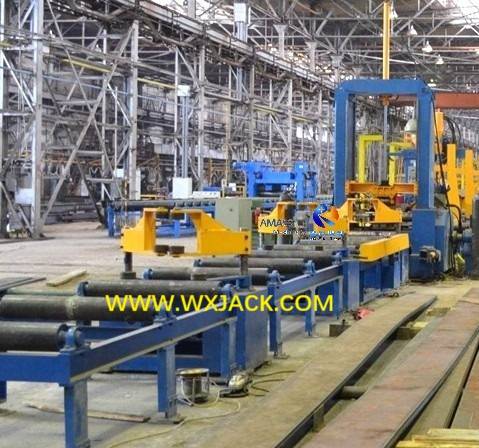

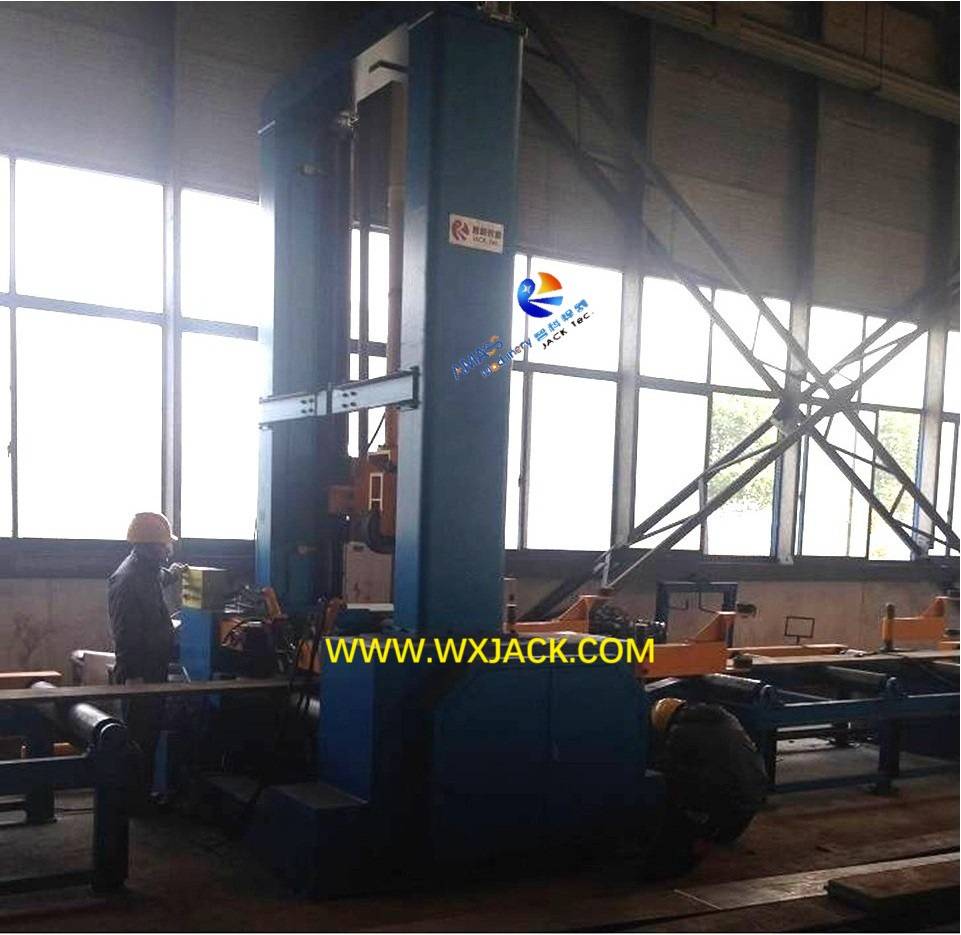

2) Vista fotográfica : Diseño de la máquina de ensamblaje del haz H en la línea de producción de Wuxi Jack H Beam: ( Fig.2 )
2. Equipo relacionado con Z30 Máquina de ensamblaje de haz de gran tamaño H:
Los otros 2 equipos críticos que trabajan junto con el Z30 son:

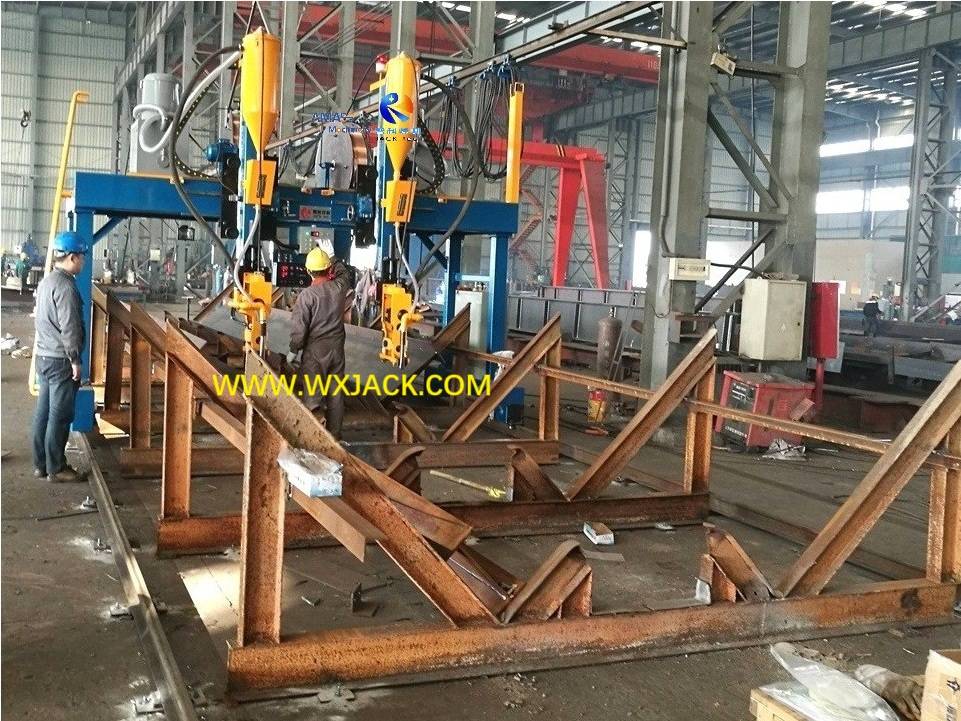

1) Wuxi Jack LHC / LHT / LHA H Máquina de soldadura de arco sumergido de haz : ( Fig.3 )
Para completar la soldadura de filete terminada de alta corriente en orientación de 45 °;

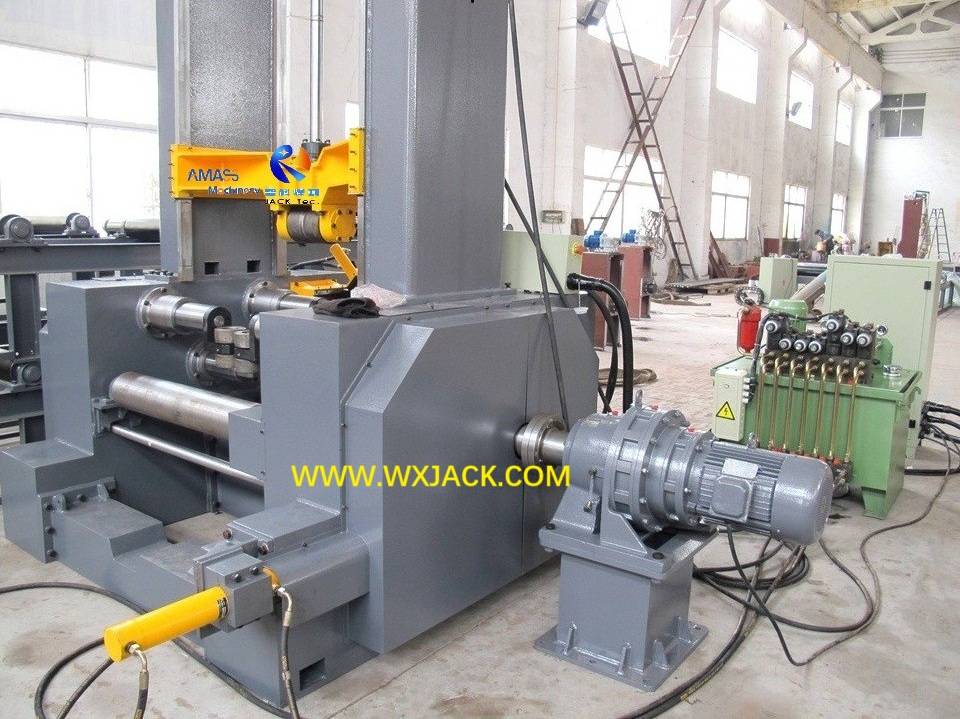

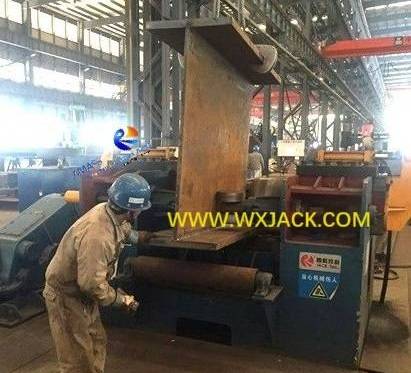

2) Wuxi Jack YTJ-80 Máquina de alisado de brida de haz H de servicio pesado : ( Fig.4 )
Para corregir la deformación de la brida causada por la entrada de calor SAW (soldadura por arco sumergido).
C. Especificaciones técnicas de la máquina de ensamblaje de haz de estructura de acero de gran tamaño Z30 :
1. Rango de altura web : 300 ~ 3000 mm
2. Rango de espesor de la web : 6 ~ 60 mm
3. Rango de ancho de brida : 200 ~ 1200 mm
4. Rango de espesor de brida : 6 ~ 80 mm
5. Rango de longitud de la pieza de trabajo : 4000 ~ 12000 mm
6. Velocidad de ensamblaje : 4500 mm/min, controlada con inversor de CA y se muestra en el panel de operación
7. Modo de soldadura en manchas : por manual (máquina sin soldador de CO2)
8. Transportador de entrada : 2600 mm × 3 (de los cuales dos segmentos están conduciendo la sección)
9. Conseyor de salida : 2600 mm × 3 (de los cuales dos segmentos están conduciendo la sección)
10. Presiona de ensamblaje de brida y web : por medio de cilindro hidráulico a ensamblaje
11. H Máquina de ensamblaje de haz H Potencia : 21 kW
12. Fuente de alimentación : 3p, AC 380V 50Hz
D. Estilo de trabajo y configuración de la máquina de ensamblaje de haz de gran tamaño Z30 :
1. 2 Funciones principales del ensamblaje del haz Z30 H y la máquina de soldadura de tachuela:
1) Ajustar : posicionamiento y sujeción de 2 piezas de brida, con 1 pieza de web, en haz h formado;
2) Soldadura de puntada : realice soldadura en la pieza de trabajo ensamblada al mismo tiempo, para fortalecerla;
2. Formulario de ensamblaje en Z30 Máquina de ensamblaje de haz de gran tamaño H:
1) Semia automático : un lado se conduce con cilindros de aceite hidráulico de fuerza pesada, y el lado opuesto se maneja con tornillo de plomo mecánico preciso, que se muestra a continuación:

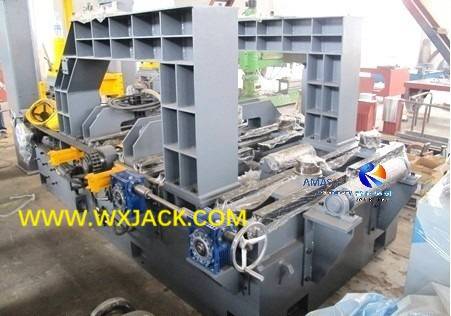

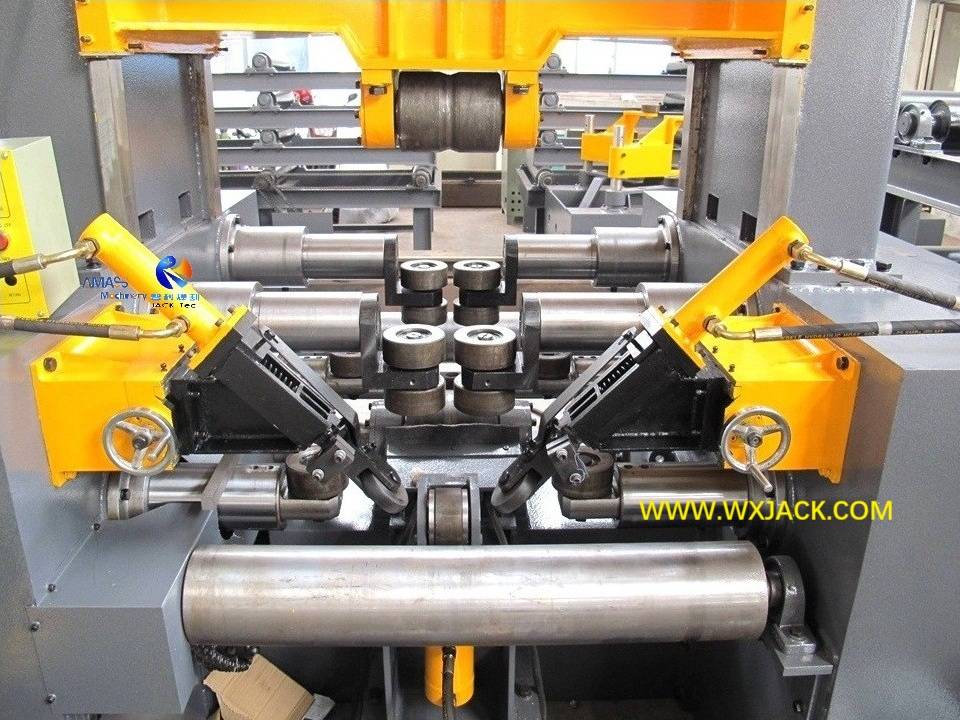

2) Vista fotográfica : el diseño integrado de ensamblaje hidráulico y mecánico, en Wuxi Jack Máquina de servicio pesado: ( Fig.5 )
3. Modo de soldadura y estilo en la máquina de ensamblaje del haz H:
1) Manual : esta es 2 soldadura blindada por gases con gas, con cable de soldadura con flujo con núcleo, implementado por soldadura manual del operador, que se muestra a continuación:

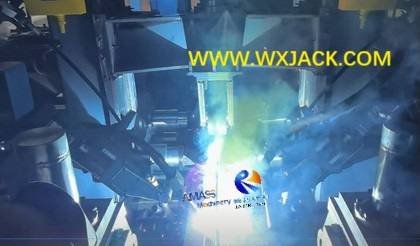

2) Vista fotográfica : Soldadura de puntada 2 en Wuxi Jack H Máquina de ensamblaje del haz: ( Fig. 6 )
4. Operación en Z30 Máquina de ensamblaje de haz de gran tamaño H:
En consecuencia, debe haber 2 operadores para trabajar en esta máquina de gran tamaño, cumpliendo con los 2 deberes principales de:
1) gestionar en acción lógica para el ensamblaje de haz H, mediante botones e interruptores en el colgante de operación;
2) Realizar 2 soldadura de CO manual en la pieza de trabajo ensamblada, después de enviarla hacia adelante para ensamblar la velocidad de trabajo.
E. Características técnicas de la máquina de ensamblaje de haz de gran tamaño Z30 :
1. Principio de ensamblaje en Z30 Máquina de ensamblaje de haz de gran tamaño H:
Para atender a ensamblar un haz H súper grande, adoptamos el estilo de ensamblaje de:
1) El posicionamiento de un lado se gestiona con tornillo de plomo mecánico;
2) El otro lado posicionamiento se conduce con cilindros hidráulicos empujando;
3) Tal estilo de trabajo es especialmente aplicable para un ensamblaje preciso de H Vid Garm H;
2. Composición de la unidad de ensamblaje en Z30 Máquina de ensamblaje de haz de tamaño H de gran tamaño:
1) Hay 2 conjuntos de rodillos de ensamblaje tanto para brida y sujeción web;
2) Cada conjunto del rodillo de ensamblaje está equipado con tornillo de plomo de posicionamiento y cilindros de conducción hidráulica;
3) Incluso para ensamblar una pieza de trabajo de alto espesor, esta máquina de ensamblaje de haz H de gran tamaño puede entregar sujetar y ensamblar con gran facilidad;
4) Es muy adecuado para ensamblar en haz H de servicio pesado;
3. Gadgets para ensamblar una viga H alta en la línea de producción de haz H:

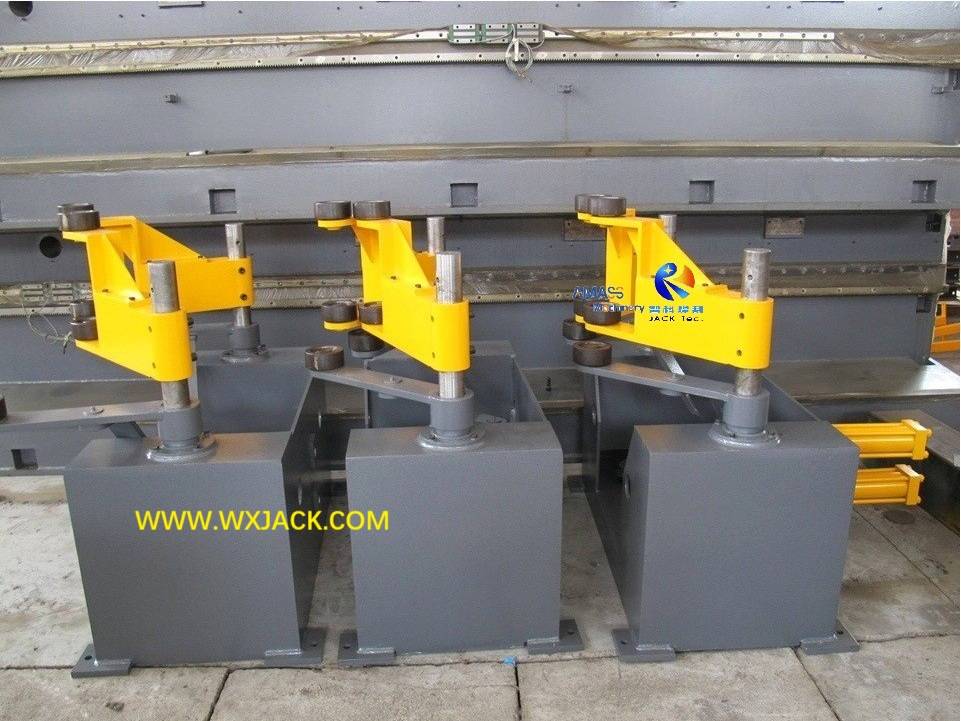

1) Gadget para un haz H grande: teniendo en cuenta la gran altura del haz de H de la pieza de trabajo vertical, hay un mecanismo de soporte de la pieza de trabajo instalado en pórtico mecánico de la máquina, para evitar que el haz H alto y alto se incline hacia abajo. Consulte la foto de abajo:

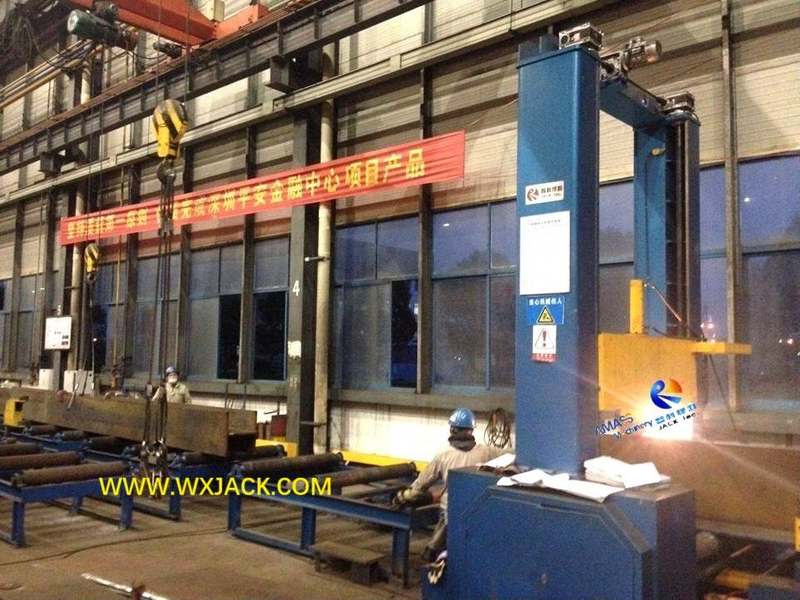

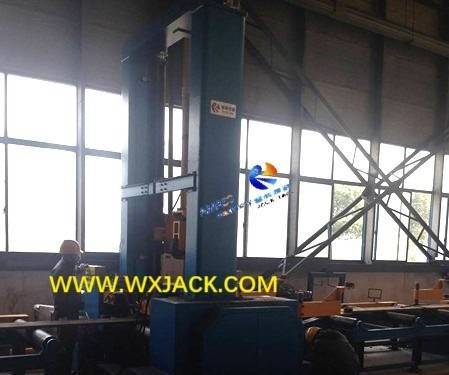

2) Vista fotográfica : el mecanismo de soporte de la pieza de trabajo en Wuxi Jack Z30 Máquina de ensamblaje de haz H Large H: ( Fig.7 )
3) Este conjunto de una máquina de ensamblaje de haz de gran tamaño H no tiene 2 una fuente de alimentación de soldadura por puntos CO. Su soldadura puntual es implementada por mano de obra manual. Los consumibles de soldadura son preparados por los clientes.
