Máquina de ensamblaje de haz automática Z15 ~ Z20 con soldadura por tachuelas

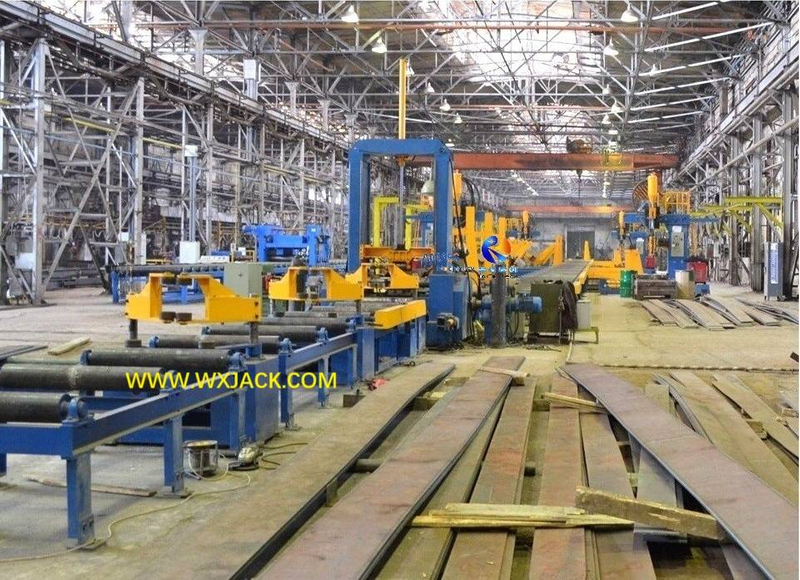

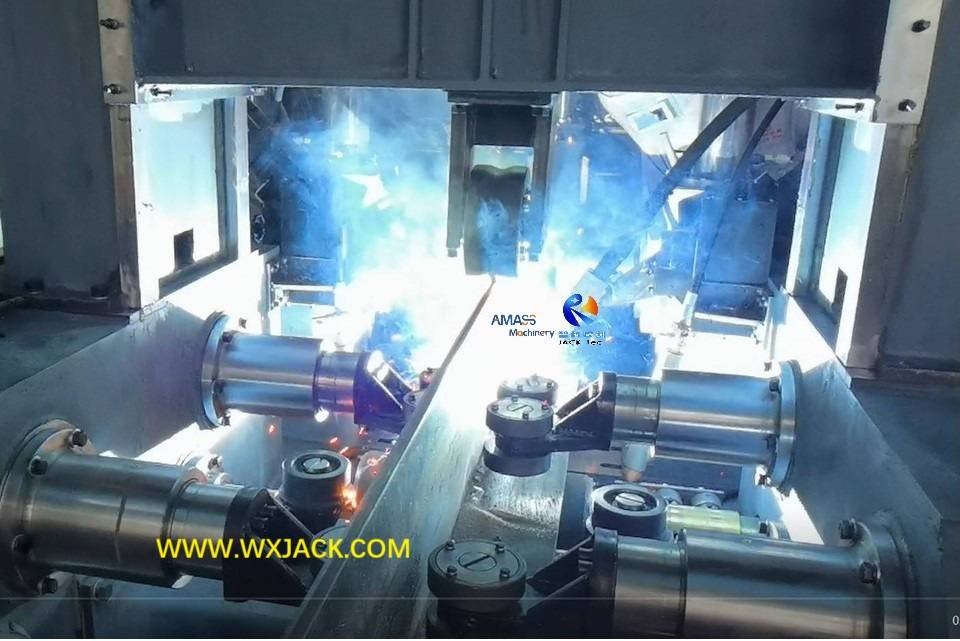

Antecedentes: el ensamblaje automático de haz H y la máquina de soldadura de táctica en la primera foto se tomó en una línea automática de producción de haz  Huxi Jack  HB Serie H exportada a Europa del Este.

1. Aplicación de la máquina de ensamblaje de haz H de Z15 ~ Z18 :

1) Alcance: Z15 ~ Z20 es un grupo de productos que cubre los modelos Z15, Z18 y Z20;

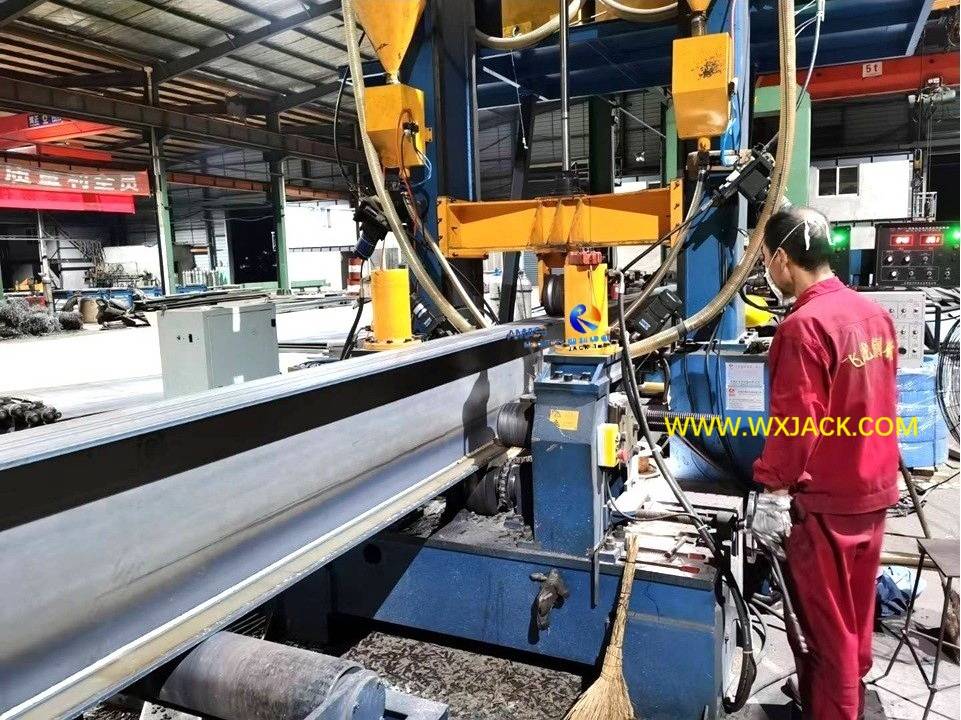

2) Propósito: para producir pieza de trabajo semi-acabado de haz H soldado: ensamblado y soldado. El siguiente equipo que sigue a la máquina en la línea automática de producción de haz H es la máquina de soldadura de arco sumergida de haz LHC H , como puede encontrar en la primera foto:

Soldadura H Viga fabricada: ( Fig.1 )

3) Grupo de productos: aquí Z15 ~ Z20 se refiere al grupo de productos de máquinas automáticas con auto alineación (ensamblaje automático) y ₂ soldadura automática de CO, realizada de la manera de dos conjuntos de ₂ fuente de alimentación de soldadura blindada por CO, controlado con PLC e inversor en el sistema de control eléctrico de la máquina de ensamblaje de haz H ::

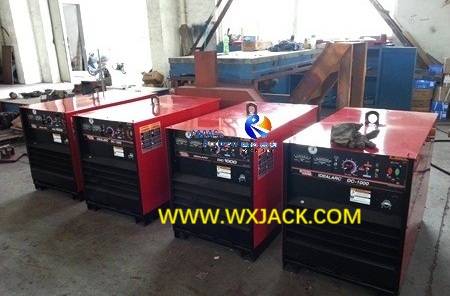

Fuente de alimentación de sierra equipada con máquina: ( Fig.2 )

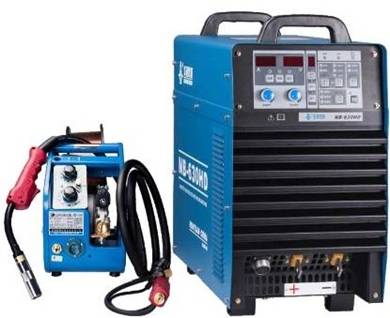

Fuente de alimentación de soldadura GMAW CO ₂ equipada con máquina: ( Fig.3 )

2. Ventajas de la máquina de ensamblaje del haz de I automática:

Como se discutió en la sección anterior de la máquina de modo de operación manual Z15/ Z18/ Z20 , algunas de las ventajas con la máquina automática se enumeran a continuación, pero no se limitan a:

1)  Ahorro de costos de mano de obra : la operación de la máquina automática involucra solo un operador en lugar de dos operadores en la máquina manual;

2) Garantía de calidad : Asamblea estable y consistente y calidad de soldadura entregada en comparación con la operación manual en la máquina;

3) Requisito en el operador:    menos requisito sobre la habilidad y la experiencia del operador que la máquina del modo manual, por lo que es más fácil encontrar operadores elegibles;

Esta es la razón por la que la máquina automática de hoy con soldadura de tachuela requiere más y más participación en el campo de la producción de haz H en la industria de la estructura de acero.

3. Sistema de control eléctrico de la máquina de ensamblaje de haz H automático:

El sistema eléctrico controla la operación de la máquina y logra el modo de trabajo automático. A continuación se muestra breve sobre el sistema eléctrico de la máquina automática de modelos Z15/ Z18/ Z20:

1) PLC en el sistema de control eléctrico de la máquina de ensamblaje del haz H:

a) PLC es el elemento central del sistema de control en la máquina:

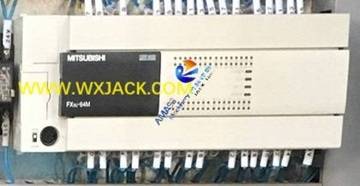

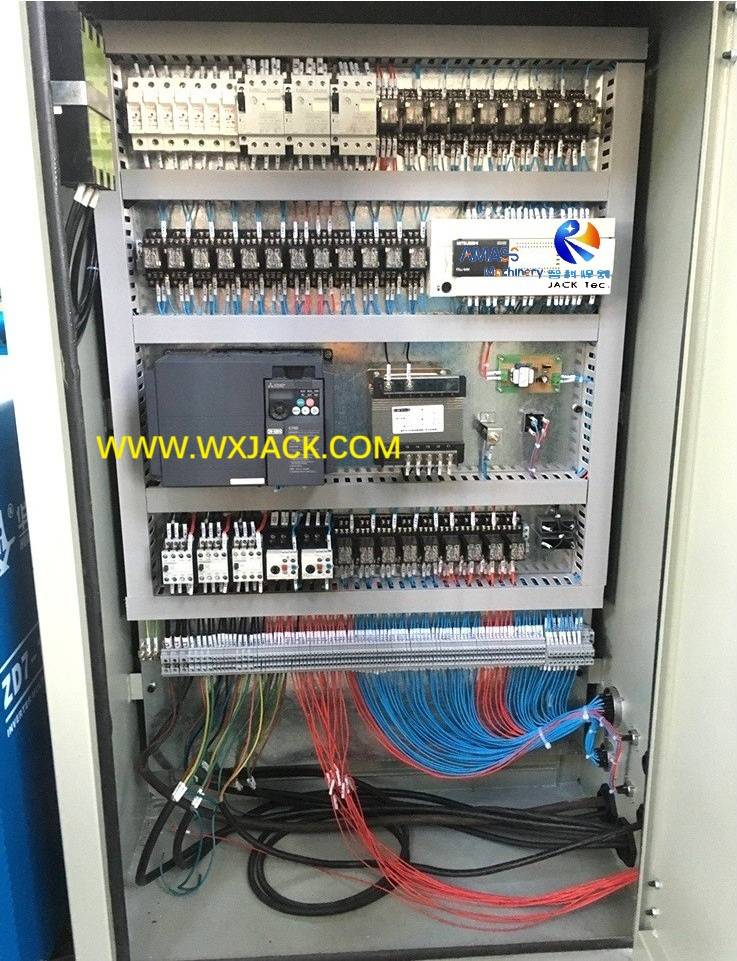

PLC en el sistema de control eléctrico: ( Fig.4 )

b) El control del programa PLC en el ajuste del haz H se compila sobre la base de la tecnología de proceso de la máquina H:

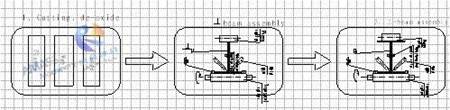

Flujo de tecnología de proceso del ensamblaje del haz H: ( Fig.5 )

c) El programa PLC se compila sobre la base del flujo de proceso mencionado anteriormente en la máquina de ensamblaje del haz H automático;

d) Lógica de control: durante el período de trabajo, el PLC envía el comando en forma de señal digital, el control de elementos de la función actúa en consecuencia, cumpliendo tareas de posicionamiento de la red y brida del haz, para/ RVR de transporte de accionamiento de entrada y salida, arranque de soldadura, etc.;

e) Actualizar convenientemente: el cambio en la lógica de control de la máquina implica solo compilar el programa PLC, en lugar de reelaborar o reemplazar el circuito de retransmisión con cableado. Este es el mérito más conspicuo con PLC;

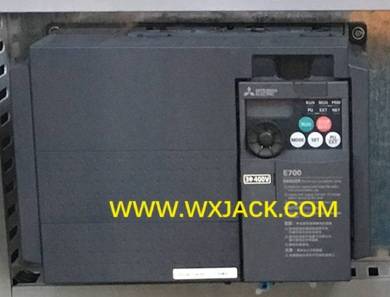

2) inversor de CA para controlar la velocidad de trabajo en el ensamblaje del haz H y la soldadura por tachuela: ( Fig. 6 )

a) Vango de trabajo: el transportador principal del motor de accionamiento, la entrada y la unidad de salida de la máquina automática se controlan con inversor de CA, a velocidad ajustable unificada;

b) Ajuste de velocidad de trabajo: hay ocho conjuntos de frecuencia en el inversor de CA con anticipación (preestablecido), correspondiente a ocho segmentos de velocidad de revuelto motor requerido para la máquina automática;

c) Modo de trabajo de un solo ciclo: cuando esta máquina de ensamblaje del haz H automático funciona en un solo ciclo o ciclo automático , la frecuencia de salida del inversor de CA se controla con PLC;

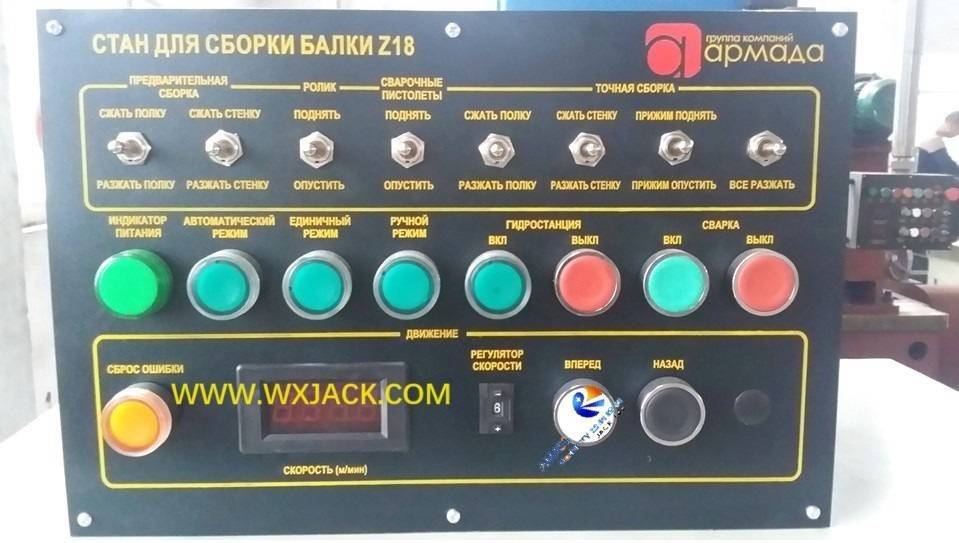

d) Modo de trabajo manual: cuando esta máquina automática funciona en modo manual, la frecuencia de salida del inversor se controla con un interruptor DIP en el panel de operación de la máquina;

E) Parámetros del proceso: el inversor de CA utilizado en estos modelos Z15/ Z18/ Z20 La máquina de ensamblaje de haz Hi automático tiene un rango de frecuencia de salida de 0 ~ 400Hz, resolución de 0.01Hz y función de protección de consumado;

f) Ventajas: Esto asegura que el control de velocidad de la unidad principal y las características del transportador en un rango extenso, funcionamiento suave y trabajo confiable en la máquina.

4. Parámetros técnicos de la máquina de ensamblaje de haz H de Z20 Z20 Z20 :
