5 eje 1400/9 Máquina de corte de tuberías CNC de llama y plasma CNC

A. Capacidad de 5 eje 1400/9 Máquina de corte de intersección de tubería de plasma de llama multifunción :

1. Función: La  máquina de corte de tubería CNC multifunción de 5 eje puede cortar las tuberías en la longitud requerida y hacer que el biselado dentro de la misma carrera de operación, logre así la precisión perfecta en alta eficiencia;

2. Corte de corte térmico: la tecnología de corte de gas térmico de la tubería adoptada en esta máquina puede ser tanto de combustible de oxígeno como de corte de plasma de aire comprimido;

3. Corte a longitud: como todos los modelos de máquina '/9 ', este modelo de 5 eje 1400/9 se crea en el talón de la configuración de 5 eje 1400/12 . Y la especificación del control de 5 eje es la mejor opción para la inversión en el aspecto del corte preciso y el biselado, para la especificación de la corte de tuberías de diámetro de φ1400 mm.

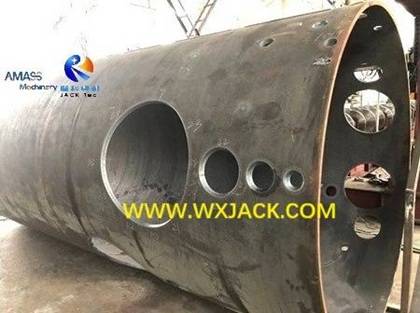

4. La tubería de diámetro grande terminado con varios agujeros en el borde inclinado de diferentes diámetros, cortado de Wuxi Jack 5 Eje 1400/9 Máquina de corte de intersección de tubería CNC multifunción :  ( Fig.1 )

B. Superioridad del control de 5 eje en la máquina de corte de tubería CNC de plasma de llama multifunción :

1. Antecedentes:    en la etapa de desarrollo temprano de la máquina de corte de tubería CNC, 5 eje era la versión de gama alta para tubería de diámetro de φ1400 mm;

2. Tarea de corte de tubería:  en ese momento, el ímpetu para explotar el control del eje de 5 con el fin de acompañar y biselarse es, este equipo en el corte de tubería de control CNC es para prepararse para el siguiente paso de soldadura y / o ensamblaje, en la cama rodante de soldadura correspondiente . Entonces, la capacidad de bisear el índice de rendimiento crítico, en el trabajo del corte de tuberías de control CNC;

3. Restricción de 3 eje:  para aquellas tuberías con pared gruesa, sin ranura de kerf (la máquina de corte de tubería CNC de 3 ejes no puede alcanzar en este objetivo), será difícil tener un ensamblaje preciso bajo la condición de intersección oblicua de tubería;

4. Necesidad en el eje 5:  la razón es que, al llevar el corte de tubería de control CNC, la programación se implementa sobre la base del diámetro externo de la tubería. Entonces, el grosor de la pared de la tubería se multiplica con cos del ángulo oblicuo de la tubería, el resultado será más grande o más pequeño que el resultado preciso, lo que causa dificultad en el conjunto del codo de tubería posterior;

5. Dificultad técnica: para esta máquina de configuración de 5 eje, la dificultad se encuentra principalmente en la precisión y la estabilidad de la unidad de corte de Kerf, que requiere tecnología sofisticada;

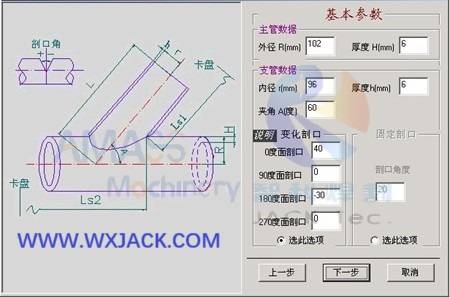

Operación instantánea y fácil de usar, con la ayuda de la interfaz del controlador CNC, en la máquina de corte de intersección de tubería CNC de 5 eje Wuxi Jack 5 eje:  ( Fig.2 )

6. Modelo de puntos fuertes del modelo de 5 eje: los últimos años ve florecer en la técnica del corte de tuberías de control CNC por medio de llama y plasma. Entre estas aplicaciones,  la máquina de la versión CNC de 5 ejes es la corriente principal, que tiene ventajas de la mejor costividad, ofreciendo un rendimiento estable y de buena calidad en el corte de tuberías hoy en día.

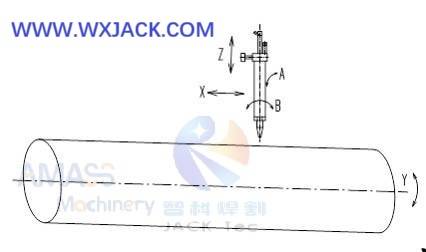

La ilustración en el eje de control de 5 de la antorcha de corte, en la máquina de corte de tubería CNC de plasma de llama: ( Fig.3 )

C. Parámetros técnicos de 5 eje 1400/9 Máquina de corte de tubería CNC de la llama multifunción :
