Serie CP Máquina de corte de tuberías CNC de servicio pesado

A. El alcance y la entrega del modelo CP grande Máquina de corte de llama de la intersección de tuberías CNC :

1. Origen:  serie CP La máquina de corte de tuberías CNC se origina en la serie de diámetro pequeño φ600 mm hace más de 2 décadas;

2. Tuberías aplicables para una gran máquina de corte de tuberías CNC:

Y, con el tiempo y el desarrollo en el campo de la producción de tuberías, cada vez más mayores tubos se acercan para ser procesados ​​con biselado y corte:

1)  El diámetro de la pieza de trabajo varía de φ2000 mm a φ3000 mm;

2)   El grosor de la pared de la tubería aumenta correspondientemente de 10 mm hasta 100 mm;

3)   La longitud de la pieza de trabajo varía de varios metros a 15 m o más;

4)   Material: la tubería generalmente está hecha de materiales de acero al carbono;

3. Tecnología de corte aplicable: en consecuencia, teniendo en cuenta el material y la dimensión general de las piezas de trabajo, el corte de llama se aplica más que el corte de plasma en estas máquinas grandes;

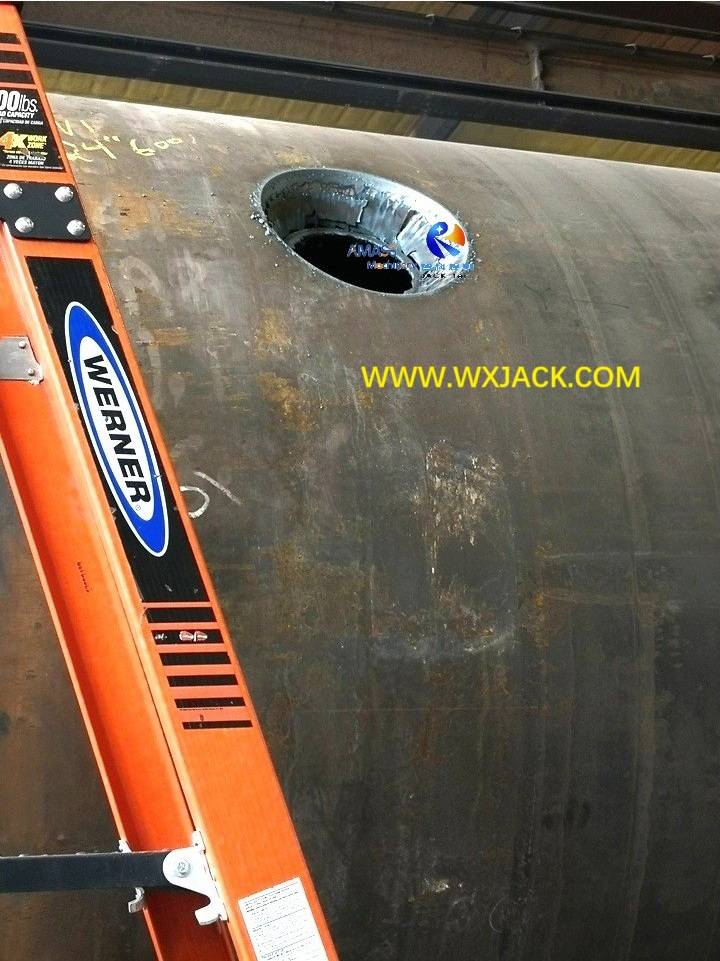

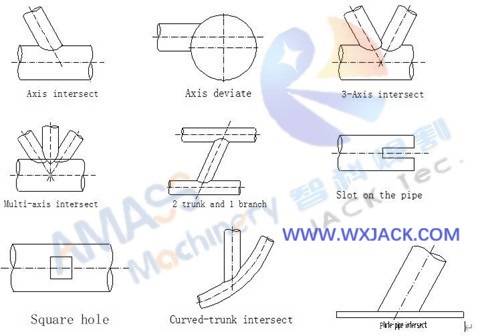

4.   Las formas complicadas de corte de tubería y bisel están disponibles en la máquina: ( Fig.1 )

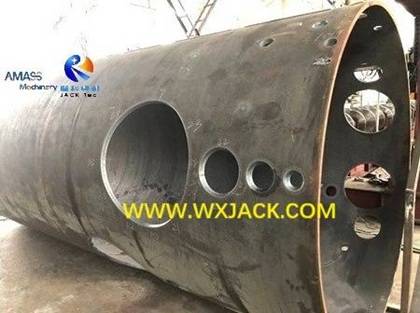

5. Tubo grande terminado cortado de Jack Wuxi φ3000 mm Máquina de corte de intersección de tubería CNC grande:  ( Fig.2 )

B. Características técnicas de la máquina de corte de tubería CNC grande de Flame :

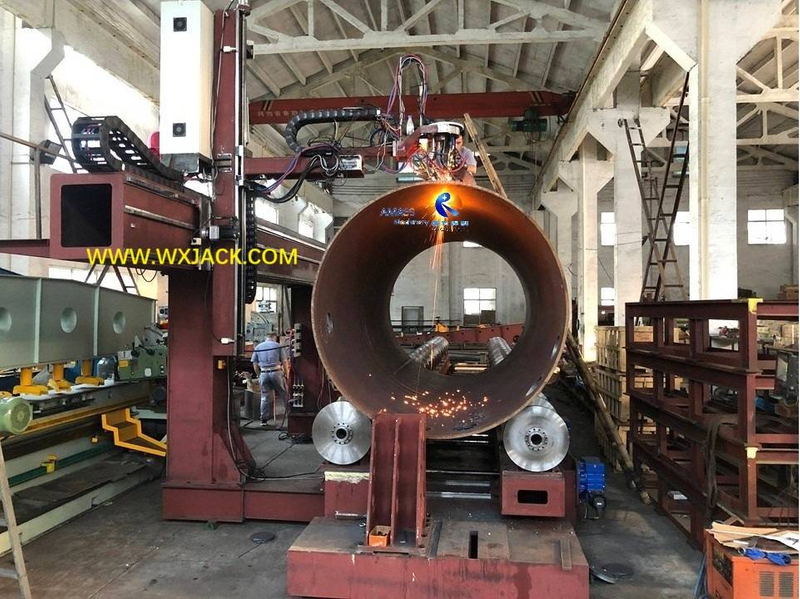

1. Sistema mecánico de una gran máquina de corte de llama de tubería CNC:  ( Fig.3 )

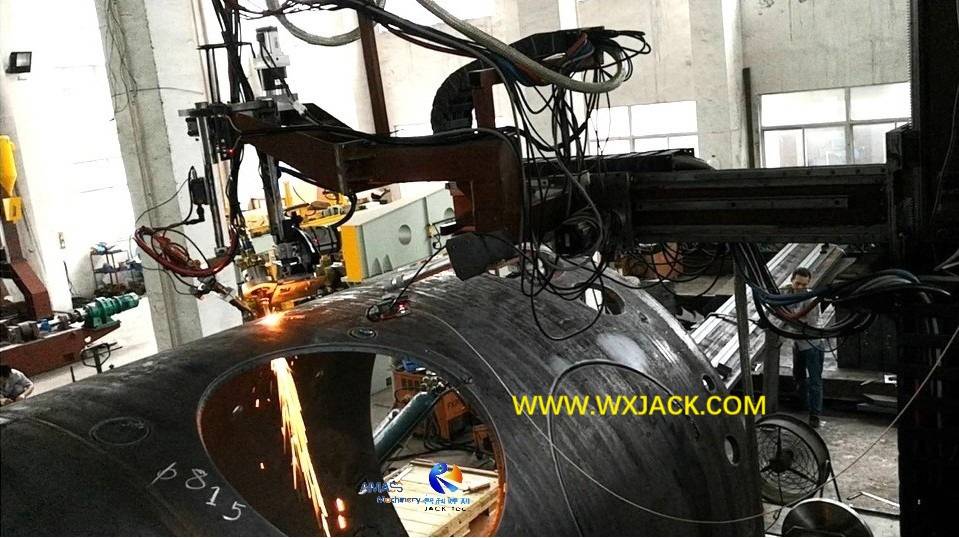

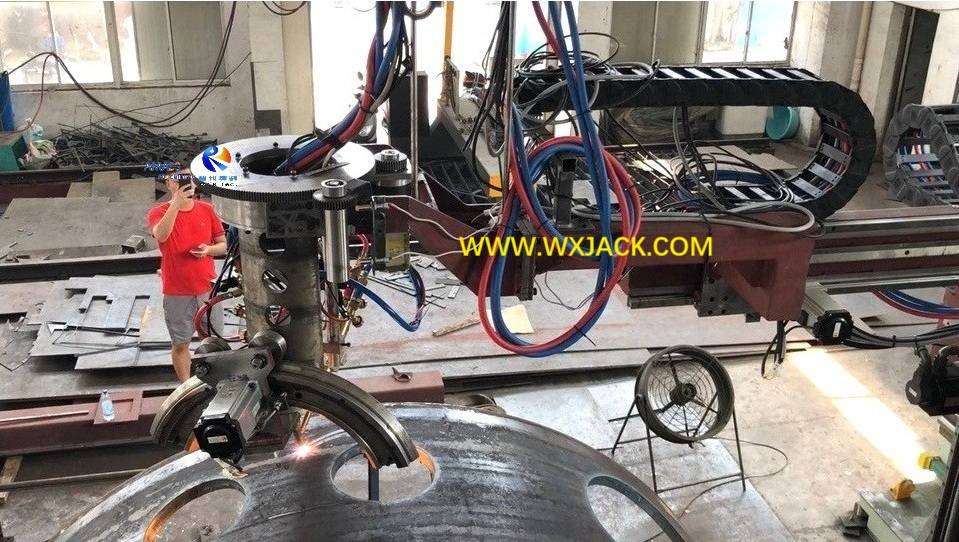

1)  Carring de antorcha de corte : para tener una operación segura y conveniente en esta gran máquina,  el transporte de antorcha de corte se instala en el aire en el estilo elevador, con el máximo. altura dependiendo del máx. diámetro de pieza de trabajo;

2) De esta manera, varios diámetros dentro de la especificación de la máquina se pueden cortar con gran facilidad;

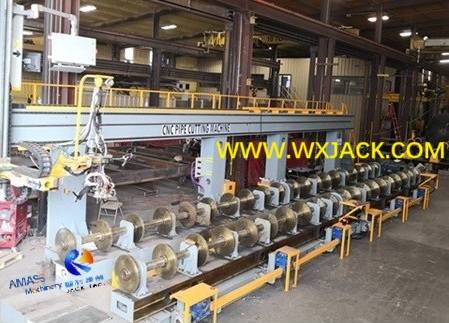

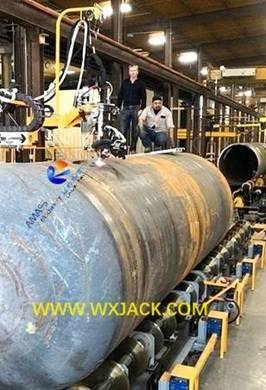

3)   Pasaje aéreo y plataforma de elevación de Wuxi Jack Gran Máquina de corte de llama de tubería CNC:  ( Fig.4 )

Mostrado en las 2 fotos de arriba, hay un pasaje de la Isla para caminar en la misma longitud con el conjunto completo de la máquina grande, así como una plataforma extendida y reducida, para que las personas puedan acceder a la parte superior de la tubería grande durante el corte y el biselado;

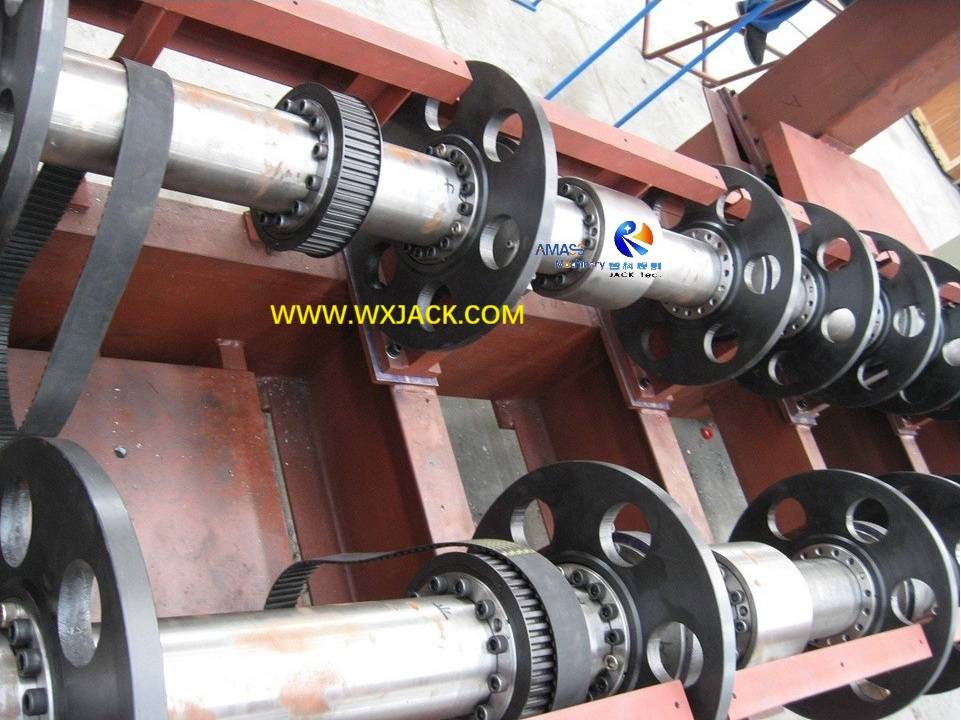

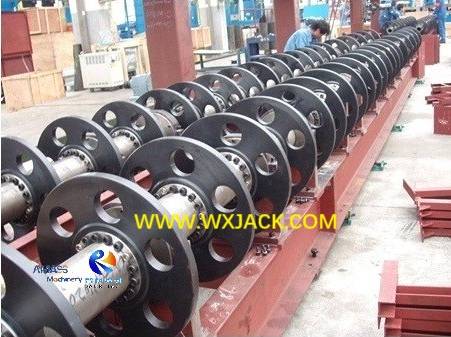

3) Rolleros de fricción para la pieza de trabajo que soporta y giraba en Wuxi Jack grande Máquina de corte de tubería CNC: ( Fig.5 )

La pieza de trabajo se puede elevar hacia y fuera de tales rodillos de fricción sin obstáculos, ahorro de mano de obra y ahorro de tiempo;

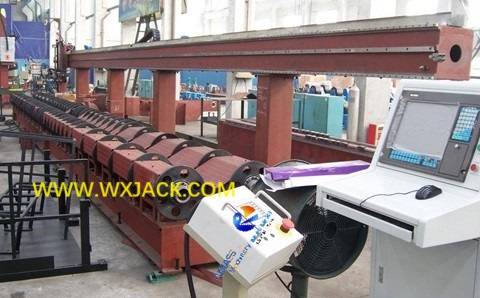

2. Sistema de control de la gran máquina de corte de llama de la intersección de tuberías CNC: ( Fig. 6 )

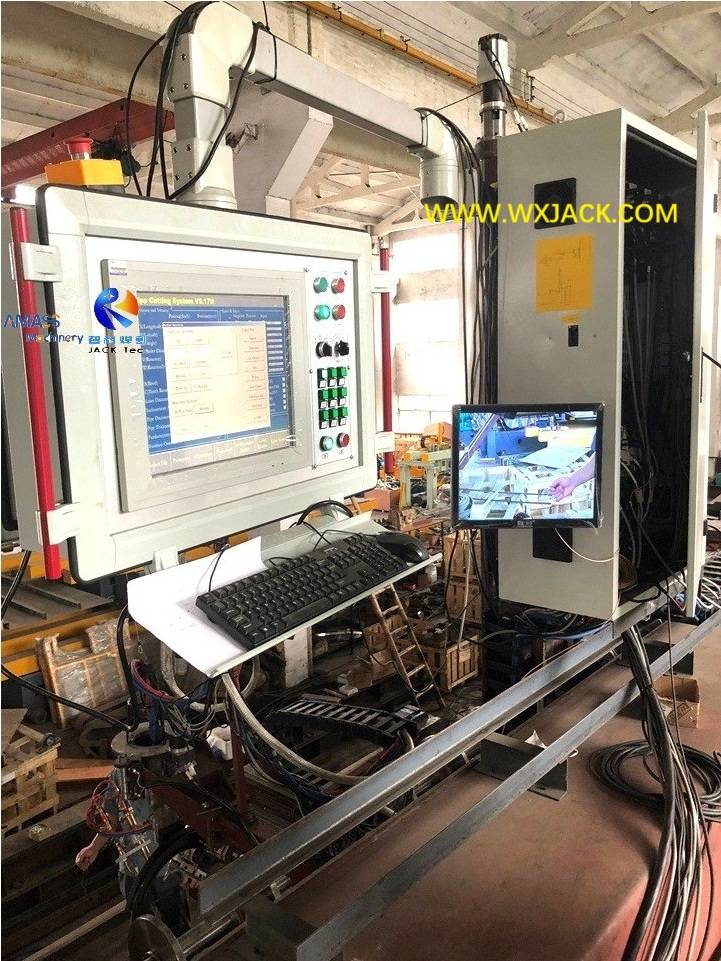

1)  Computadora de nivel industrial de uso dedicado , junto con la estación colgante suplementaria. Todas las funciones integradas del sistema operativo y HMI (interfaz de la máquina humana) se desarrollan sobre la base de la técnica y la tecnología de corte y biselado de tuberías. Outsider on Pipe Cutting puede comandar la operación   sin dificultad;

2)  Compatible con AutoCAD para el archivo de la pieza de trabajo en la máquina: esto significa que el cliente puede hacer el diseño en el producto terminado de su pieza de trabajo con AutoCAD y copiarlo en CNC directamente, sin el paso de conversión de formato;

3)  Agregue la unidad de prueba de tubería , para que el sistema de control sepa cuánta distancia gira la pieza de trabajo, cuántos ángulo gira la pieza de trabajo y compare estos datos con el sistema de control;

4) De esta manera, el sistema de control de la máquina de corte de intersección de tuberías CNC siempre conoce el punto de inicio y la orientación de la pieza de trabajo. Los datos de detección deben intercambiarse y procesarse con el sistema de control;

3. Herramientas de soporte para la ejecución de la gran máquina de corte de llama de la intersección de tuberías CNC: ( Fig.7 )

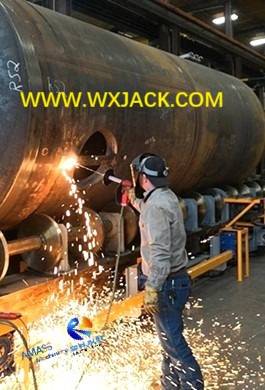

1)  Pistola de perforación de llama : bajo la situación de la tubería de pared gruesa, una mejor práctica para ahorrar tiempo es usar la pistola perforadora de plasma para perforar el agujero antes de cortar (vea la foto de arriba). Esto puede acelerar el proceso operativo del corte de llama de la tubería de control CNC en gran medida;

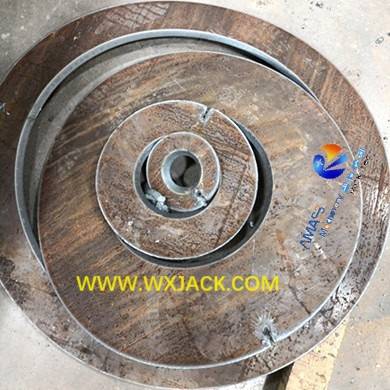

2) Herramienta de polipasto para chatarra de corte en una gran máquina de corte de intersección de la llama de tubería CNC:  ( Fig.8 )

a)   El funcionamiento del orificio de corte en la tubería inevitablemente producirá material de desecho de forma redonda;

b)   Tuve mejor eliminarlo antes de descargar la tubería de la gran máquina de corte de tubería CNC . Una sugerencia es usar una honda magnética para quitarse la chatarra.

C. Parámetros técnicos de la gran máquina de corte de llama de tubería CNC :
