Máquina de soldadura de unión de tope de placa Control HMI avanzada

1.   Función de la máquina de soldadura con tope de la junta plana MP23 a través de la placa:

1) Función: la máquina de junta de soldadura de placa  de modelo Wuxi Jack MP23 se utiliza para completar la junta de tope en cualquiera de las 2 piezas de placas de metal, mediante la soldadura por fusión a través de la soldadura, con el máximo. longitud de costura de soldadura de 2300 mm;

2) Especificaciones: todas las placas de acero con un ancho igual o menos de 2300 mm , el grosor que no se puede juntar La longitud de la placa de unión completa puede ser de hasta hasta 30 mm con esta máquina. 30 m.;

3) Calidad de la junta de la placa:    la resistencia de la costura de la junta de la placa de unión completa, administrada de esta máquina modelo MP23 es más fuerte que la del material base, basado en la técnica avanzada de fusión a través de la adopción;

4)   La linealidad de la placa de junta de larga longitud completa está totalmente garantizada, mediante los 5 conjuntos de rodillos de alineación, instalados en la tabla de rodillos de entrada y salida;

5)  En pocas palabras , tanto la propiedad mecánica como la apariencia física de la placa de la junta completa, producida a partir de esta máquina de unión de tope de placa, son superiores a la de una pieza integral de placa de acero de la fábrica de acero, pero con una longitud más larga o ancho más ancho.

2. Estructura, principio de funcionamiento y celdas de función principal en MP23 a través de la máquina de soldadura de la junta del tope de la placa:

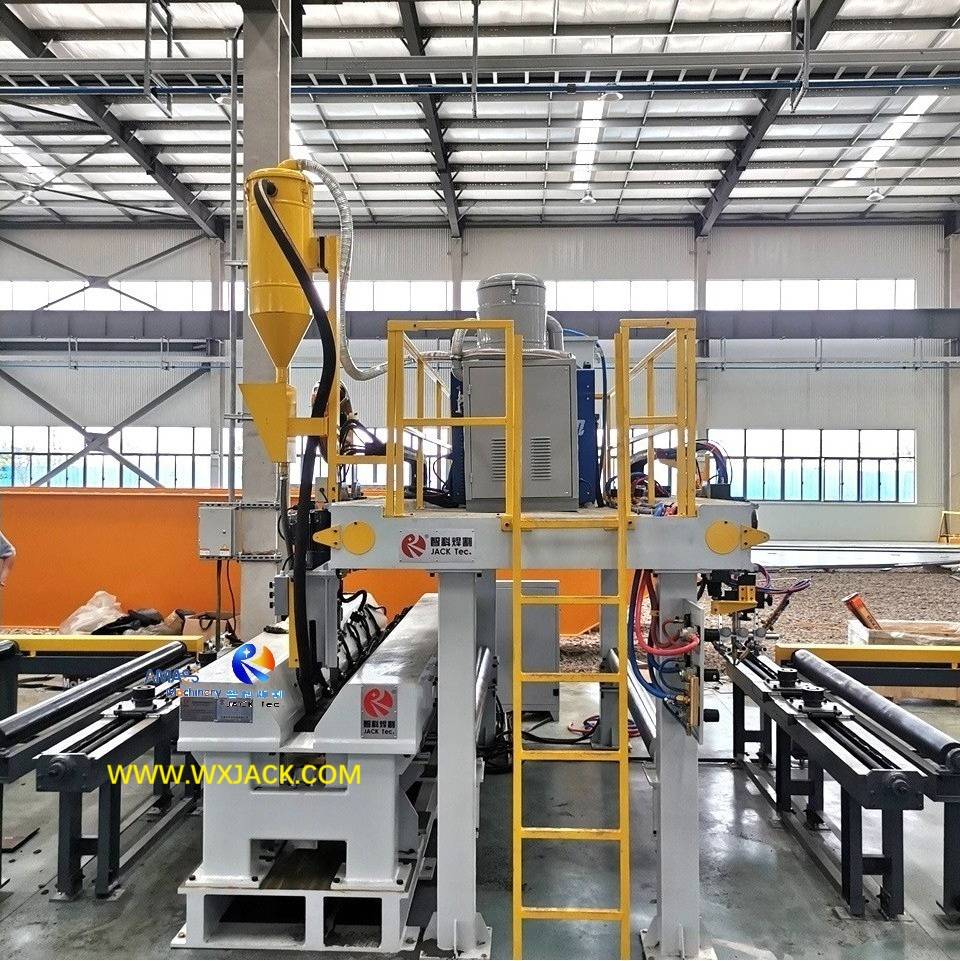

1)   La ilustración de diseño en el marco principal de Wuxi Jack MP23 Model Plate Butt Machine es como se muestra a continuación. Tablas de rodillos de transporte de entrada y salida que no se muestran aquí:  ( Fig.1 )

2)   Unidades principales: como se puede observar en la impresión de diseño anterior, la máquina está compuesta de transportador de entrada y salida, así como marco principal mecánico;

3)   2 Sistemas de funciones principales: el sistema de corte de llama triple y el sistema de soldadura por tope de fusión se implementan en el lado de entrada y salida del marco principal mecánico respectivamente;

4)   De esta manera, con el avance de las placas de acero que atraviesan la máquina de soldadura de la junta del tope de la placa , primero sus bordes se biselaron mediante el corte triple en su lado entrante, luego se soldaron en su lado de salida y se transportaron para descargar.

3 . ​ ​

1)   Técnica de patente de Wuxi Jack: la técnica de núcleo crítico en esta potente máquina es su soldadura por fusión a través de la soldadura, lo que significa ' soldadura de un lado y costura de soldadura formada en ambos lados de la placa de acero ':

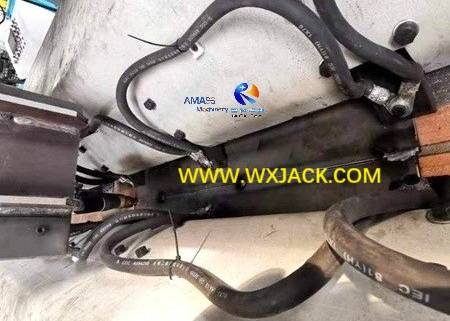

Fuele a través de la operación de soldadura en la máquina modelo Wuxi Jack MP23 : ( Fig.2 )

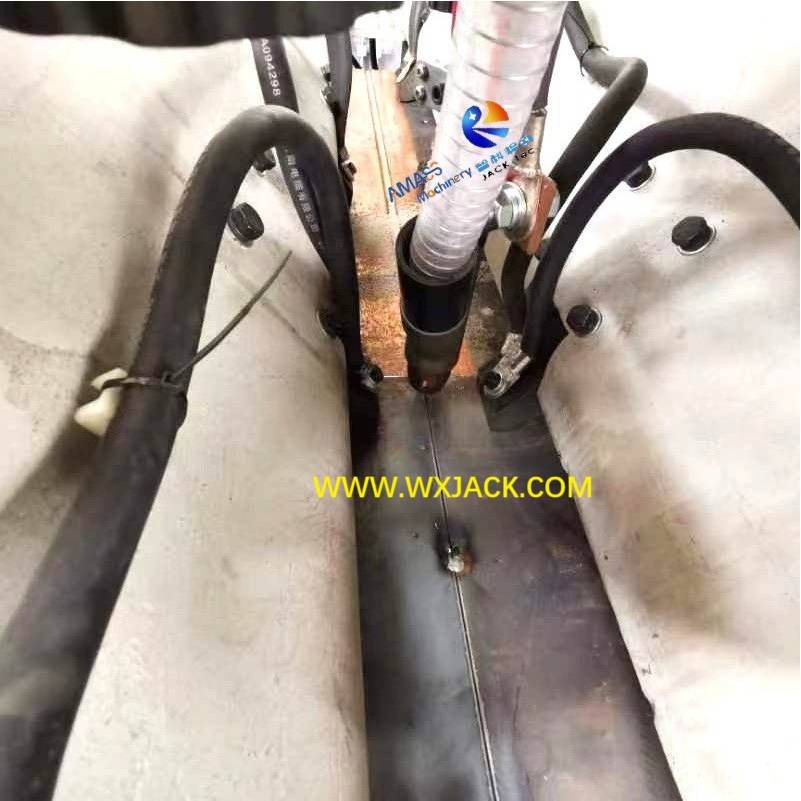

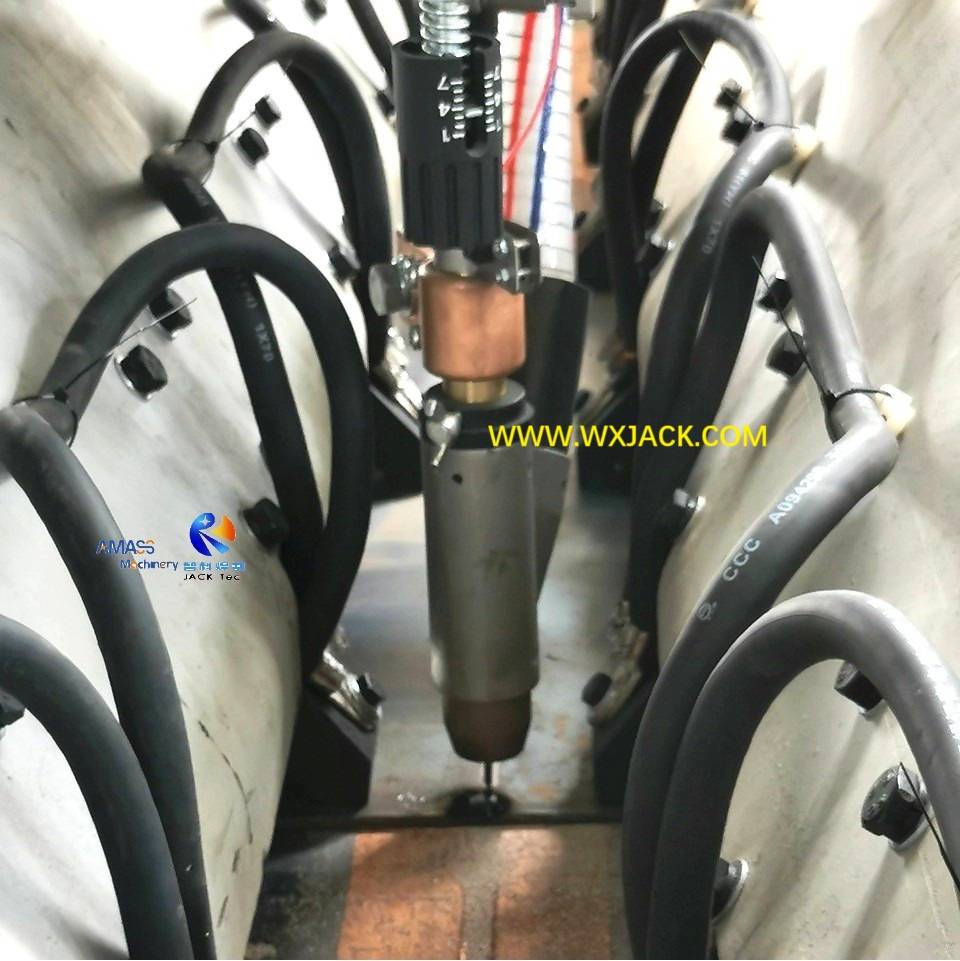

2)   Elementos de trabajo de núcleo: que se muestran en la foto de arriba, dicha tecnología de borde de ataque se realiza con una matriz de bloques de cobre, que se distribuye con agua de enfriamiento para la disipación de calor, durante la sierra de corriente grande (soldadura de arco sumergido) en la máquina;

3)   Flujo de soldadura de sierra: hay 2 capas de flujo especial de soldadura, depositados arriba y debajo de las placas de acero respectivamente;

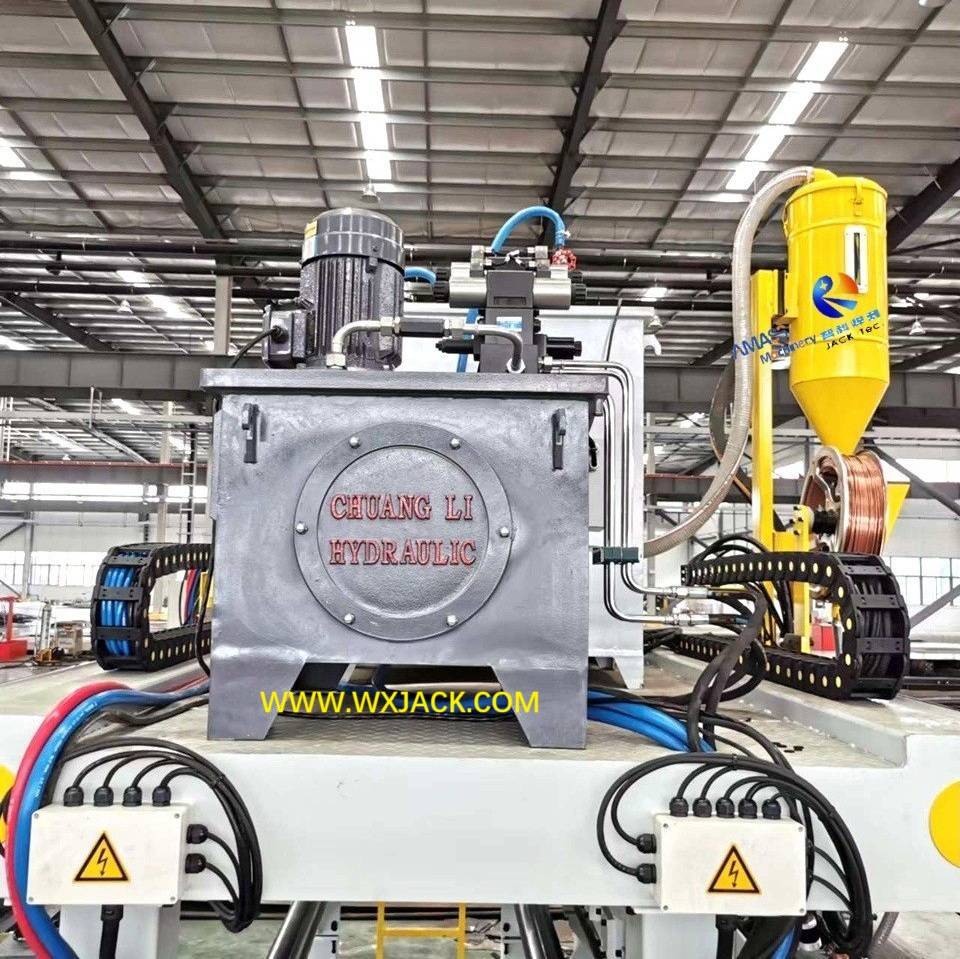

4)   Placas para sujeción de juntas: las placas de acero se presionan firmemente en las almohadillas de cobre, conducidas bajo el sistema hidráulico;

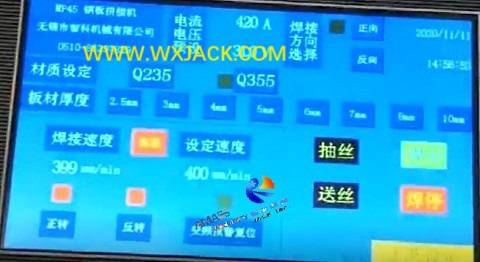

5)   La operación de esta máquina de soldadura plana MP23 es mediante la interfaz fácil de usar de HMI (interfaz de máquina humana), que se muestra a continuación:

Interfaz de funcionamiento conveniente y fácil de  la máquina de soldadura de la junta de placa de gato Wuxi:    ( Fig.3 )

6)   Todos los parámetros de control de procesos y especificaciones para la operación pueden ser acumuladas por el operador a través de este HMI, directa y convenientemente;

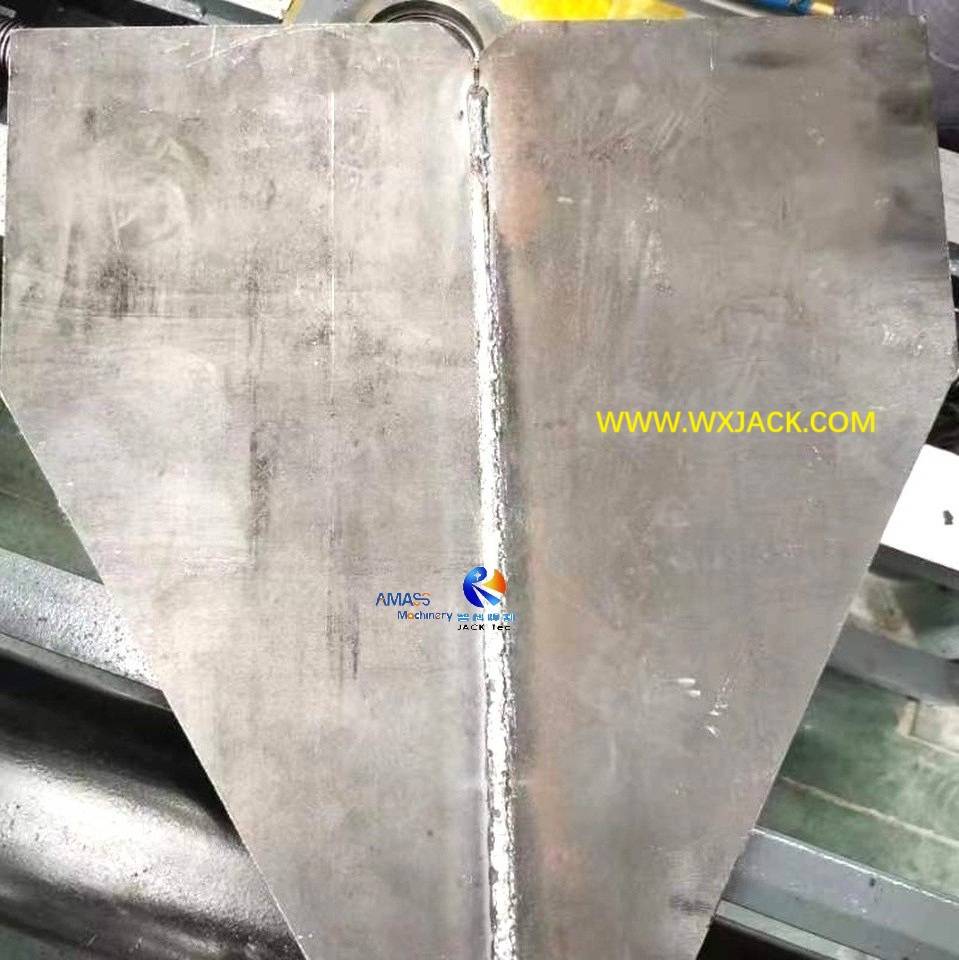

7) El efecto de la costura de soldadura en la placa de junta completa de esta máquina modelo Wuxi Jack MP23  se muestra en la foto adjunta y como a continuación:

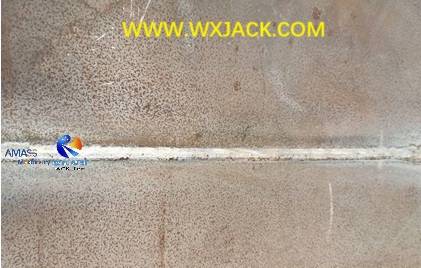

Placa de acero de unión trasera terminada de Wuxi Jack MP23 Máquina de soldadura de tope plano: ( Fig.4 )

4.   Características mecánicas de MP23 Melt a través de la máquina de soldadura de tope plano:

1) Tabla de transportadores de entrada y salida:

A)   Los rodillos están hechos de tubos de acero sin costuras de diámetro φ133 mm, dispuestos en un intervalo de 1200 mm;

b)   la sección de conducción y las tablas de rodillos de la sección inactiva se instalan en escalón;

c)   Hay 2 opciones de alta velocidad y menor velocidad disponibles, durante la alimentación en placas dentro y fuera de la máquina;

2)   Rolleros de alineación en la máquina de unión de soldadura con tope de placa MP23 :

a)    Hay 2 unidades de alineación de rodillos en el transportador de entrada y 3 unidades en el transportador de salida;

b)    su ajuste es el modo de avance, realizado con el tornillo de plomo de giro manual;

3)   Cuerpo principal mecánico de la máquina de soldadura de tope plano MP23 :

A)   Las 2 unidades de bloques de presión de placa de actuación descendente se distribuyen en la salida del cuerpo principal. Se adopta con un estilo de actuación individual de puntos presionantes, asegurándose de una presión confiable de las piezas de trabajo de la máquina y poca deformación de soldadura;

b)   El bloque de almohadillas de cobre se puede levantar y bajar integralmente, controlado con interruptor de proximidad.

5. Unidades principales de MP23 Máquina de soldadura de unión de la junta de placa:

Como proyecto llave en mano para la placa de unión de tope de la materia prima, un conjunto de esta máquina de placa modelo MP23  tiene 3 grupos de funciones de transportador/ biselado/ soldadura a tope, que se consiste en:

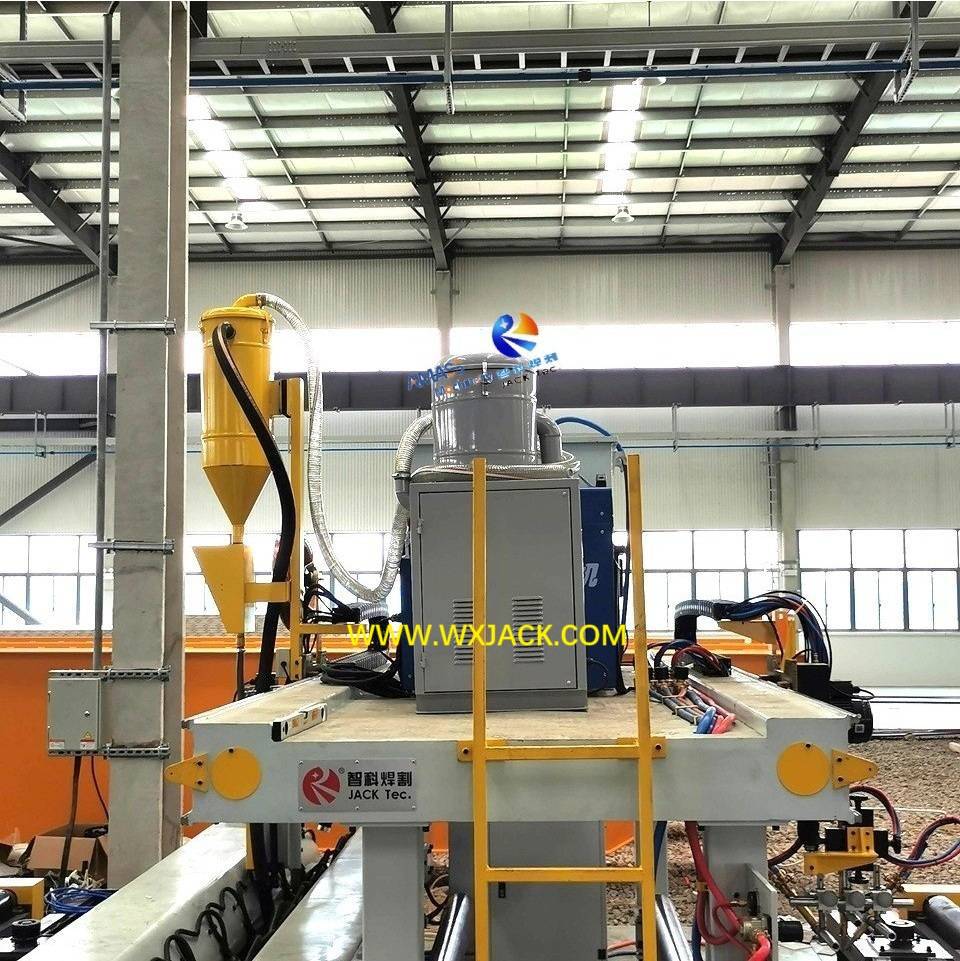

1)   Marco principal mecánico : incluyendo haz de caja con plataforma superior, mesa de trabajo, carro de corte triple de llama y carro de soldadura;

2) de entrada y salida  transportadores : transportador de entrada de 10 m de longitud y transporte de salida de longitud de 35 m junto con 5 grupos de unidades de alineación;

3)   Sistema de soldadura  por tope de fundición : fuente de alimentación de sierra (soldadura por arco sumergido) y sistema de flujo de soldadura, de la máquina de soldadura con tope de la junta plana de la placa;

4)  Sistema de corte triple  de llama : esto es para cortar biselado en los bordes de la placa de acero, que a su vez se utilizará como ranura de soldadura para el siguiente paso de la soldadura a tope en la máquina.

6. Parámetros técnicos de MP23 Máquina de soldadura de la junta de la junta de la placa:
