Máquina de unión de tope de placa MP20 para una unión de placa

1.  Uso de la máquina de soldadura de la junta del tope de la placa MP20 :

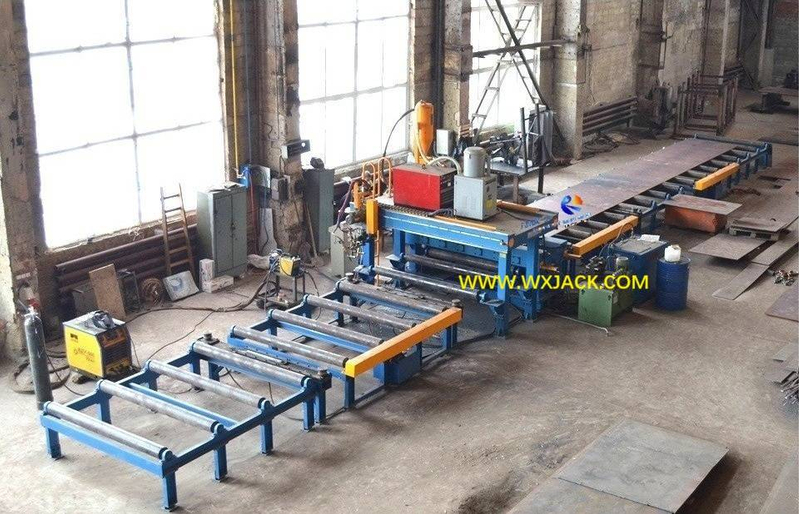

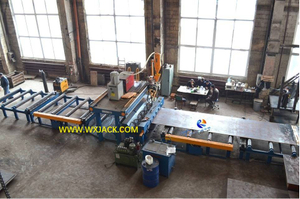

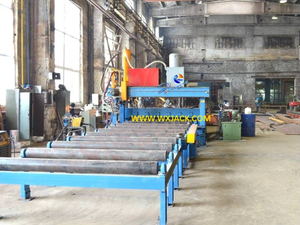

1) La primera foto adjunta se tomó en un taller de clientes rusos, en un conjunto de máquina de soldadura plana de placa de placa plana de la placa plana de Wuxi Jack Podemos ver en el transportador de salida, hay una pieza de placa de acero de unión terminada, articulada a tope de dos piezas de placas de acero de materia prima: MP20 .

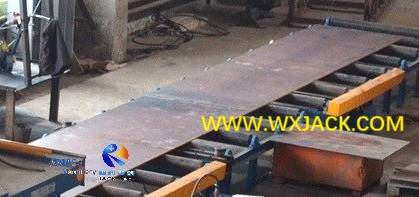

Placas de junta terminadas fabricadas con Wuxi Jack  MP20 Máquina: ( Fig.1 )

2) Función:   la máquina de unión de placa de la serie MP se utiliza para soldadura de la junta a tope en 2 piezas de placas de metal (material: acero al carbono, acero inoxidable, Al), con el modo de soldadura de soldadura de sierra (para una placa de espesor de 6 ~ 40 mm) y o co ₂ -soldadura (para una placa delgada de espesor de 5 ~ 6 mm);

3)  Escenario de aplicación de  la máquina de articulación de la placa:

Entonces, ¿en qué circunstancias las placas de metal deben ser juntas con esta máquina??

A)   Por ejemplo, al hacer la producción en tubería de gran diámetro ( φ5,000 mm de diámetro y más), la longitud de la sola pieza de placa de acero no es lo suficientemente larga como para doblarse y enrollar en un círculo completo de φ5,000 mm de diámetro y más;

b)   En este momento, es necesario unir 2 piezas de placa de acero con esta máquina de la serie MP;

4)   MP20 se refiere al máximo. Ancho de soldadura de tope válido de 2000 mm. Lo que significa que el ancho más grande para ser unión en la máquina modelo MP20 es de 2,000 mm.

2.  Pasos de trabajo en la serie de soldadura plana de placa de la serie MP :

1)   Diseño general en la máquina de soldadura de la junta de la placa del modelo MP:

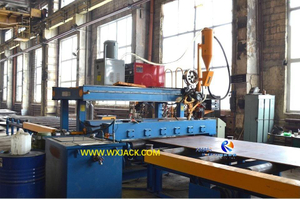

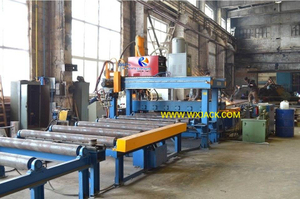

a)   Verificar la vista vertical de la  máquina de soldadura plana de la placa de modelo MP20 En la primera foto adjunta, puede encontrar en la secuencia del flujo de materia prima desde el transportador de entrada al transportador de salida:

b)   En el lado entrante del pórtico de la máquina, hay una antorcha de corte triple de llama de combustible de oxígeno, y en el lado de la salida del pórtico, hay un sistema de antorcha de soldadura;

2)   Tormenta de corte de llama en la máquina de unión de la placa de modelo MP:

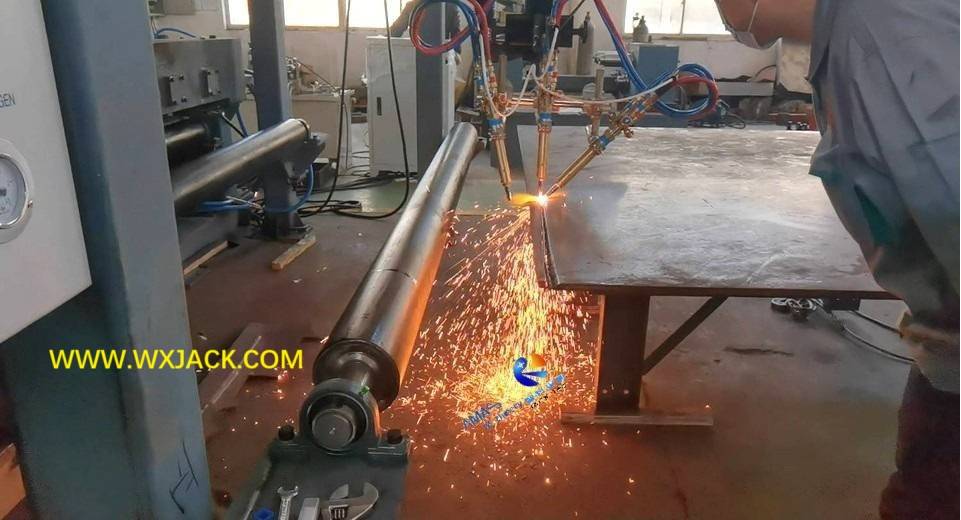

a)   Verifique la segunda ^{foto adjunta} en el proceso de corte triple en la máquina;

b)   Esta unidad tiene el mismo principio de trabajo que la máquina de corte de la llama de la placa . Es para cortar la ranura de soldadura en los bordes de las placas de metal, con un grosor superior a 15 mm, haciendo que la preparación en la soldadura posterior posterior en el lado opuesto de la máquina de soldadura de la junta de la placa: para una placa más gruesa de 15 mm, la soldadura a tope de borde recto no puede adquirir fusión ideal en la costura de soldadura en la costura de soldadura:

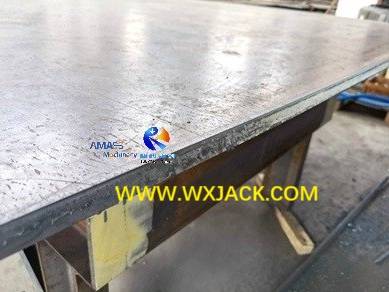

Placa de acero de carbono biselada terminada del corte de llama triple: ( Fig.2 )

c) Esta unidad es una configuración opcional para la máquina de soldadura de tope plano. Sin él, el cliente puede necesitar organizar equipos de máquina, para cortar el surco de soldadura en los bordes de las placas de metal. La máquina típica para obtener este objetivo es con  la máquina de molienda de borde de la serie XBJ y SXBJ;

3) Saño de soldadura a tope en la máquina de soldadura de tope plano modelo MP:

a)  Tecnología de soldadura : el registro de fotos de 3 ^rd ~ 5 ^adjuntos en elementos de trabajo de SAW (soldadura de arco sumergido) Sistema de soldadura a tope en Wuxi Jack MP20 Model Machine;

b) Tecnología de patentes de Wuxi Jack:  en el sistema de soldadura a tope de la máquina, se utiliza la técnica a través de la técnica para la operación de soldadura con tope de alta calidad y alta eficiencia, lo que significa ' Una soldadura de superficie y dos superficies que se forman '. Esta es la tecnología de patentes Wuxi Jack aplicada en el año 2017. Vea a continuación la foto sobre el efecto del derretimiento a través de la técnica en nuestra máquina:

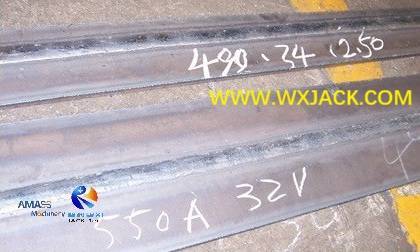

Placa de acero de unión terminada con soldadura por fusión a través de la máquina de unión de la placa de gato Wuxi: ( Fig.3 )

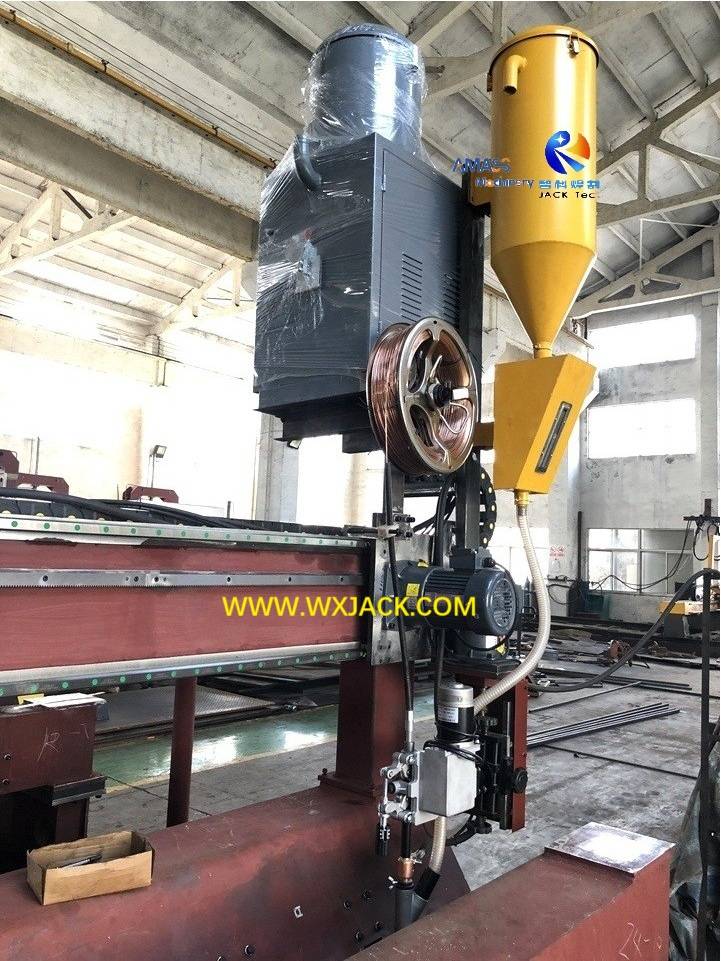

4) Instalación de la antorcha de soldadura en la máquina de unión de placa de modelo MP:

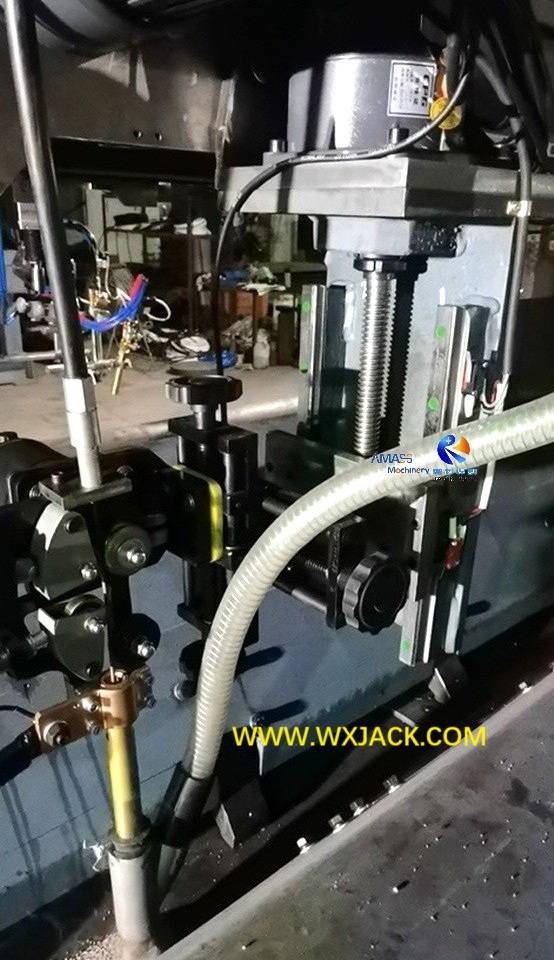

La foto 3 adjunta ^rd se tomó en el estado de instalación del sistema de antorcha de soldadura en la máquina de modelos MP, que incluye:

- su mecanismo de elevación de la unidad de motor;

- Unidad de alimentación de alambre de soldadura;

- Tubo de alimentación de alambre de soldadura;

- Unidad de reciclaje de flujo de soldadura;

- Mecanismo de alisado de alambre de soldadura;

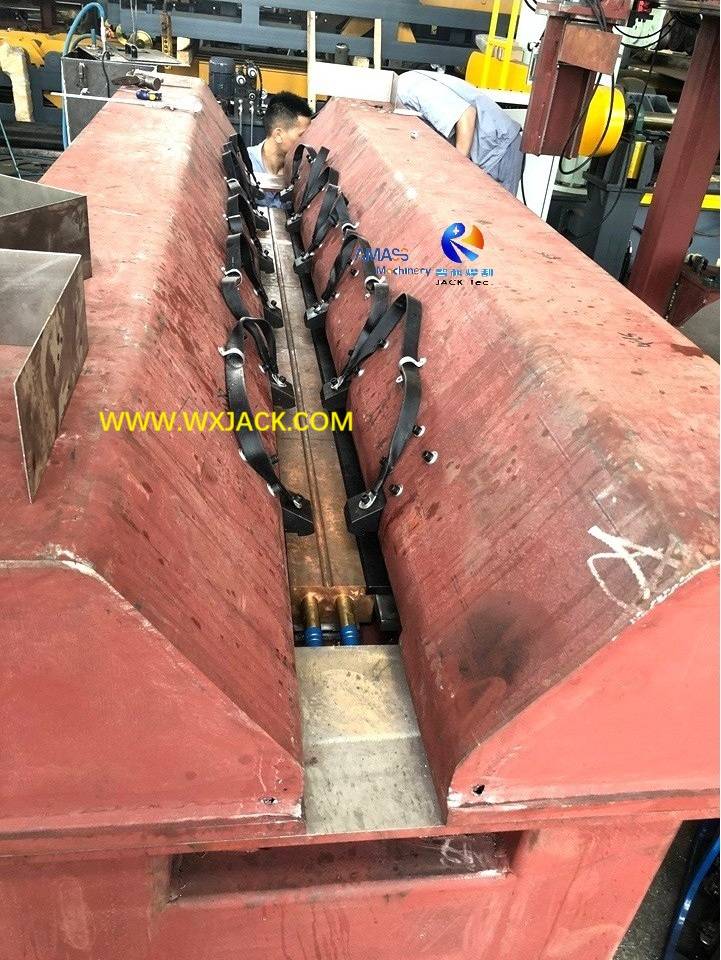

5) Almohadilla de cobre y base de soldadura en la máquina de soldadura plana del modelo MP: ( Fig.4 )

A) La 4 adjunta ^° foto muestra el lecho de soldadura en la máquina, que se forma con una matriz de almohadillas de cobre. Puede ver que hay 6 pares de bloques de sostenimiento de color negro justo por encima de las almohadillas de cobre, que tienen un espacio de intervalo de 300 ~ 350 mm. En el ancho total de la costura de soldadura de 2000 mm en la máquina de soldadura de la junta de la junta de placa MP20, necesita 6 pares de tales bloques de retención;

b) Estos bloques de retención tienen con el fin de presionar las dos piezas de placas de metal firmemente durante la fusión a través de la operación de soldadura. El giro de estos bloques de color negro se accionan con cilindros de aceite, que se instalan dentro de la cubierta trapezoidal a ambos lados de las almohadillas de cobre y la base de soldadura;

c) Cable de conexión a tierra: puede ver en la 4ª foto adjunta ^que , hay cables de puesta a tierra de color negro conectados con cada uno de los bloqueos de retención, garantizando una operación de soldadura segura en la máquina:

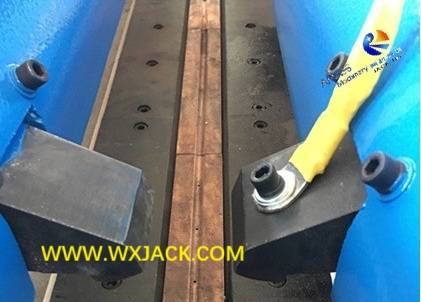

Unidad de conexión a tierra de cable en la máquina de soldadura de la junta del tope de la placa de gato Wuxi: ( Fig.5 )

6) La antorcha de soldadura funciona en la máquina de soldadura de la junta del tope de la placa de MP:

a)   La ^{foto 5} de la 5ª adjunta también se tomó en la antorcha de soldadura igual que la 3 ^dura . La diferencia es que se tomó durante el derretimiento de la sierra a través del proceso de soldadura a tope;

b) Y puede encontrar el flujo de soldadura se estaba desplegando en la costura de soldadura entre las 2 piezas de placas de acero. Verifique el video adjunto en la soldadura por tope de la sierra en la máquina modelo Wuxi Jack MP20;

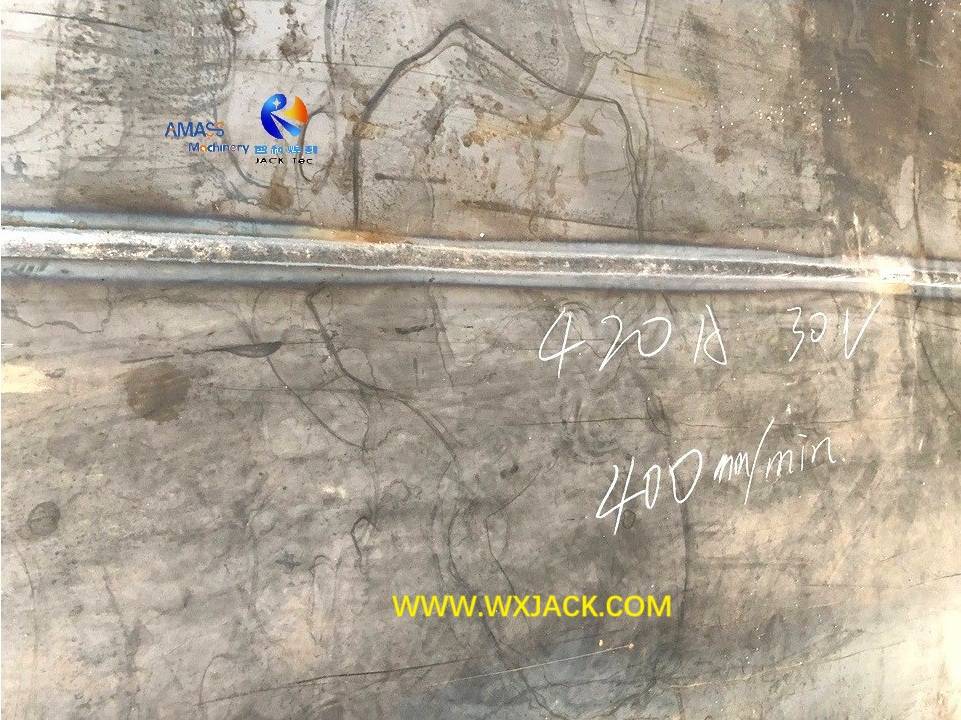

c)  Calidad superior: Placa de acero de unión trasera terminada de Wuxi Jack MP20 Máquina del modelo: verifique la 6ª ^foto .

3.  Parámetros técnicos de la máquina de unión de tope de placa MP20 :
