A. Uso y aplicación de Lha/ LHC/ LHT Máquina de soldadura de viga en movimiento de pórtico en serie:

1. Función de la máquina de soldadura de arco sumergida de haz de haz:

1) Tarea: Ih máquina de soldadura de sierra de haz Produce un haz H de soldadura en un rendimiento de alta eficiencia/ controlable, estable y alto estándar, completa la soldadura de penetración de corriente continua/ grande/ profunda o completa en el haz H de haz/ I ensamblado, el paso más crítico en la línea de producción de haz de H soldadura:

a) Soldadura típica de arco sumergido de haz H: El 45° Viga H orientada a la soldadura, la antorcha de soldadura superior justo encima del haz H, el rastreador de arco de soldadura de tipo cilindro de aire: (Fig.1)

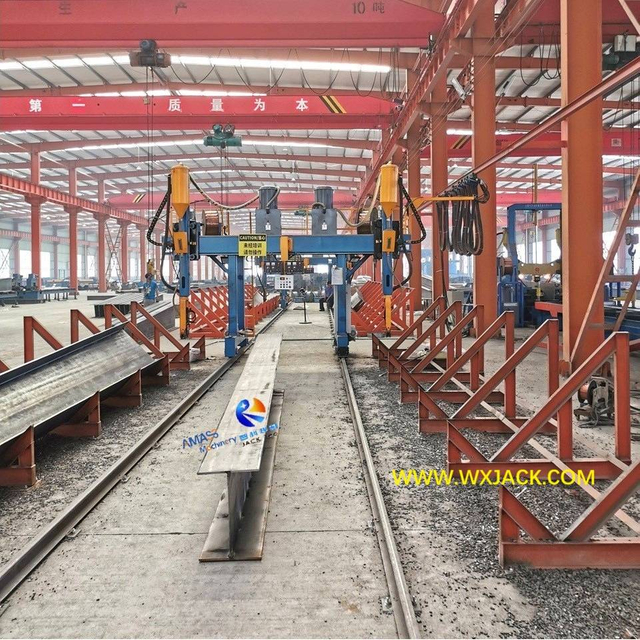

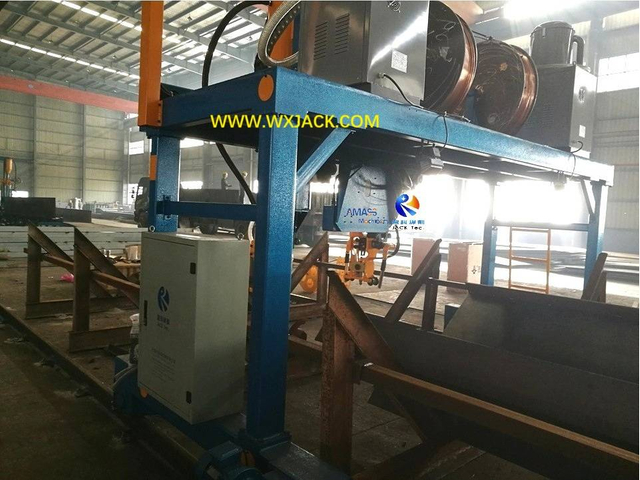

b) Wuxi Jack Operación media del modelo LHA5Z máquina y su haz H terminado, en el taller de clientes: (Fig.2)

2. Características de las piezas de trabajo de la máquina de soldadura de sierra de haz H de H:

1) Propiedad mecánica: En comparación con el haz de H rolling, el haz H de soldadura tiene una dimensión más grande y una fuerza más fuerte, que es piezas de trabajo indispensables en cada sector del edificio de estructura de acero. El haz H de soldadura terminado puede tener tamaños de:

a) Altura hasta 1,200 mm/ 1,500 mm/ 1,800 mm/ 2,000 mm. Nota: Para la red de haz H superior a 2,000 mm, la soldadura automática no es aplicable. En tales casos, se debe adoptar la soldadura manual;

b) Ancho hasta 800 mm;

do) Grosor hasta 40 mm/ 50 mm/ 60 mm/ 80 mm;

d) Material de acero con grado chino Q235/ Q345, produciendo resistencia 370MPA a 600MPA;

2) Tiempos de soldadura en un haz H: Hay 4 pases de costura de soldadura, que deben fabricarse en cualquier pieza de haz I/ H. En consecuencia, el haz H debe voltearse 90 °/ 180 °, en el período de fabricación de sierra en la máquina;

3. Estación de trabajo de la máquina de soldadura de pórtico de viga SAW IH:

1) Este es el segundo conjunto de equipos centrales en IH Línea de producción de Beam;

2) Siguiendo el conjunto del haz H y la máquina de soldadura de tachuela;

3) Y que precede a la máquina de alisado de brida de haz H;

4) Estas 3 máquinas constituyen las estaciones de trabajo básicas para la soldadura de la fabricación del haz H;

4. Importancia vital de la máquina de soldadura de sierra de haz h haz:

1) La costura de soldadura es el índice esencial Para evaluar la calidad del haz H de soldadura por terminado: su fusión/ penetración/ cara de cubierta/ libre de defectos, como la porosidad/ resistencia mecánica;

2) Todos estos indicadores se gestionan durante la operación de soldadura de sierra en la máquina;

3) Por lo tanto, el rendimiento de la máquina determina directamente la calidad del haz de I/ H de soldadura terminado.

B. Clasificación en Lha/ LHC/ LHT Máquina de soldadura de sierra de viga en movimiento de la serie: la serie:

Dependiendo del marco principal mecánico de la máquina, este grupo de productos se puede dividir en tres subgrupos principales de:

1. Serie LHA Hi Beam Gantry Welding Machine:

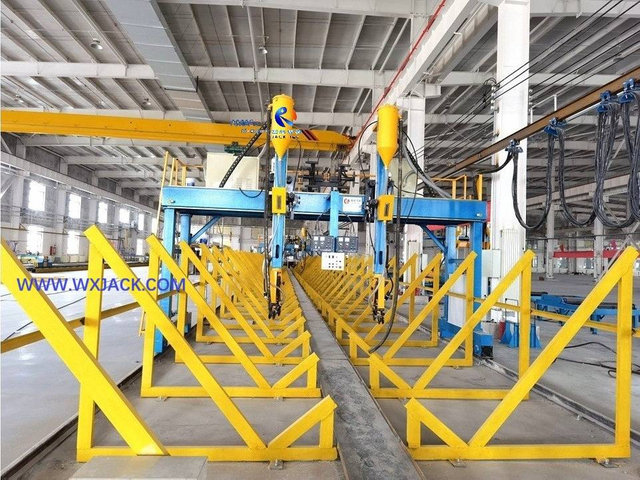

Un conjunto de wuxi jack Operación del centro de modelo LHA5Z máquina, y sus 2 piezas de haz H terminado: (Fig.3)

1) Cuerpo principal mecánico De la máquina Models LHA hay un marco de caja cerrada, conducido con motor para su movimiento a lo largo de rieles paralelos;

2) Las 2 piezas de antorchas de soldadura y unidades de soporte se ensamblan en el marco de pórtico;

3) Soldadura se lleva a cabo, junto con el marco de pórtico que se mueve a lo largo de los rieles paralelos;

4) Las 2 piezas de pieza de trabajo H haz se colocan en su taller piso de soporte triangular fijo;

5) Velocidad de trabajo (Velocidad de soldadura de sierra) se controla con inversor de CA y se muestra instantáneamente en el panel de operación colgante;

6) Subdivisión en modelos LHA IH Máquina de soldadura de pórtico de haz:

a) Lado de LHAC Serie de gestión: Dos operadores se encuentran en lados externos de la máquina, respectivamente, para la operación. El tamaño del haz H puede ser mayor:

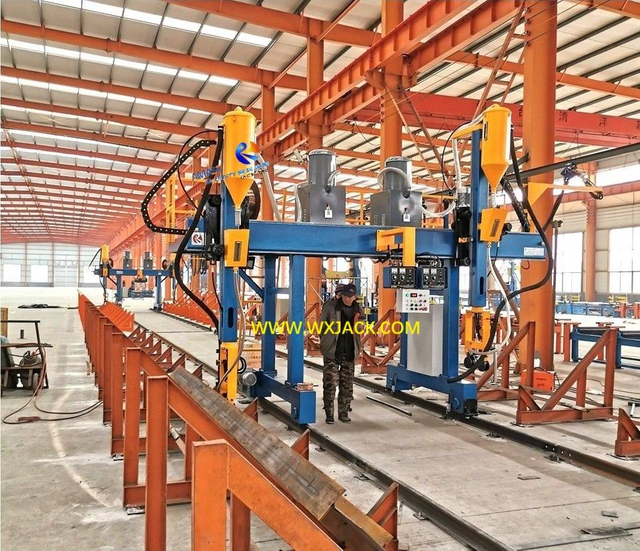

Wuxi Jack Modelo LHA5C Operación lateral máquina y sus dos operadores: (Fig.4)

b) Lhaz Middle Serie de gestión: Un operador se encuentra en la mitad de la zona de trabajo de la máquina, entre las 2 líneas de bastidores. El tamaño del haz H es relativamente más pequeño:

Wuxi Jack Modelo LHA5Z Operación media máquina en la instalación del cliente: (Fig.5)

Cada tipo de máquina tiene varios modelos, que difieren en el tramo de riel. Por ejemplo, LHA4C, esto se refiere al tramo de riel paralelo de 4.000 mm de la máquina modelo LHA.

7) Uso amplio: La máquina de soldadura de pórtico de haz LHA IH tiene un volumen de venta superior, entre todos los modelos de soldadura de sierra de haz H de h en la soldadura;

8) Sitio de aplicación aplicable:

La máquina de la serie LHA se opera como equipo de trabajo individual, no adecuado para ser implementado en la línea automática de producción de haz H. Por lo general, funciona en forma de un conjunto o dos conjuntos como grupo;

a) uno colocar de Wuxi Jack Modelo LHA4Z Máquina de administración del centro: (Fig.6)

b) 2 conjuntos de Wuxi Jack Modelo lha5z Máquina de control central: (Fig.7)

2. Modelo de LHC Trolley Moving en voladizo Saw H Máquina de soldadura de haz:

1) Mecánico MAin cuerpo Del modelo LHC hay un tranvía estructurado en voladizo de la columna de transmisión de motor;

2) La sola pieza de antorcha de soldadura se ensambla en la pluma de voladizo de la transmisión del motor en movimiento;

3) Soldadura se lleva a cabo, por medio de un tranvía que se mueve a lo largo de rieles paralelos y haz H;

4) La sola pieza de pie de trabajo H haz se coloca en los estantes de volcado de 60 ° de tracción hidráulica;

Wuxi Jack Modelo LHC máquina, la 1,500 mm de altura web H Beam, y su 60° Racks de volcado: (Fig.8)

5) Velocidad de trabajo (Velocidad de soldadura de SAW) se controla con inversor de CA y se muestra instantáneamente en la columna panel de operación incrustado de máquina;

6) Sitio de aplicación aplicable: La mayoría de los trabajos de LHC en la zona de sierra de la línea de producción automática de haz H, 4 conjuntos como grupo, Formando la zona de sierra:

Wuxi Jack Automatic H Beam Production y su 4 conjuntos de modelo LHC H máquina de soldadura de sierra de haz: (Fig.9)

3. LHT Modelo T Marco de marco Movimiento H Máquina de soldadura de arco sumergido de haz H:

1) Cuerpo principal mecánico del modelo LHT hay un conjunto de trama T de accionamiento de motor;

2) Las 2 piezas de antorchas de soldadura se ensamblan en el marco T en movimiento motorizado;

3) Soldadura se lleva a cabo, junto con el marco T moviéndose a lo largo de los rieles paralelos y la viga H;

4) Las 2 piezas de pieza de trabajo H haz se colocan sobre su instalación de tierras aseguradas de doble triangular;

5) SIERRA Velocidad de soldadura se controla con un inversor de CA de frecuencia variable VF y se muestra en tiempo real, en el panel de operación de la máquina colgante;

6) Sitio de aplicación aplicable: Igual que LHA, LHT también funciona como equipo individual en la soldadura de sierra de haz H, en forma de un conjunto o dos conjuntos;

Instalación 2 conjuntos de Wuxi Jack Modelo LHT IH Máquina de soldadura de haz: (Fig.10)

DO. Especificaciones principales de Lha/ LHC y LHT IH Máquina de soldadura de arco sumergido de haz:

1. Tamaño de pieza de trabajo adecuado para diferentes modelos de máquina de soldadura de sierra de haz de IH:

1) Modelos LHC y LHT, está disponible max. La altura web del haz H puede ser de hasta 1500 mm a 2000m;

2) Serie LHA, hay 5 modelos estándar como a continuación:

Serie LHA
Tipo de operación	Tranvía de ferrocarril (mm)	Modelo	Max. Ancho web (mm)
Control central	4000	Lha4z	1200
	5000	Lha5z	1800
	5500	LHA55Z	2000
Control lateral	4000	LHA4C	1500
	5000	LHA5C	2000

2. Parámetros técnicos típicos de la máquina de soldadura de haz de saw h:

Parámetro	Especificación	Nota
Posición de soldadura de sierra	Soldadura de filete de 45 °
Velocidad de soldadura de sierra (mm/min.)	240 ~ 2400	Controlado con inversor AC
Velocidad de alta velocidad (mm/min.)	3200
H Ancho de brida de haz (mm)	200 ~ 800
H Grosor de brida de haz (mm)	6 ~ 40 ~ 80
H altura web de haz (mm)	200 ~ 2000	Difiere del modelo específico
H Grosor de la red de haz (MM)	6 ~ 32 ~ 80
H Longitud del haz (mm)	4000 ~ 15000
Max. Intervalo de pórtico (mm)	5500	Difiere del modelo específico
Longitud del tren de viaje de pórtico (mm)	18000
