Máquinas de fabricación de rayos especiales para la demanda del cliente

Visitas:4217     Autor:Editor del sitio     Hora de publicación: 2024-07-11      Origen:Sitio

Máquinas de fabricación de rayos especiales para la demanda del cliente

Sujeto de este artículo en la máquina de fabricación de haz de 3 en 1 h:


1) Antecedentes: Recientemente, en junio de 2024, al comunicar negocios con un cliente en el extranjero en una máquina de soldado de ensamblaje de haz de 3 en 1 en 1 h , el cliente planteó varias preguntas sobre la capacidad de este Wuxi Jack 3 en 1 soldador vertical H viga que produce viga H con requisito especial sobre el tamaño y la estructura;

2) Importancia: para el equipo de ingeniería de Wuxi Jack, esto a menudo sucedió en condición durante la discusión técnica con el cliente en nuestros productos. Entonces, creemos que es útil escribir un artículo sobre este tema:

3) Temas de este blog sobre la función de soldadura de haz H de la función integral:


  • Las especificaciones de piezas de trabajo convencionales de la máquina;

  • Requisito del cliente sobre especificaciones especiales soldadura h haz para la máquina;

  • Wuxi Jack propone cumplir con los requisitos del cliente en la máquina;

  • Resumen en Wuxi Jack Capacidad fuerte para entregar el soldador de haz vertical H más ajustado para el cliente



A. Especificaciones de piezas de trabajo convencionales de Wuxi Jack 3 en 1 h Machina de soldadura de haz:


1. Especificaciones generales de la soldadura H de haz de la máquina de producción del haz H:


'Estándar ' de Welding H Haz: en la industria de la estructura de acero, el alcance de tamaño más visto para la producción de lotes del haz H con una máquina de fabricación de haz de 3 en 1 h se puede enumerar como:

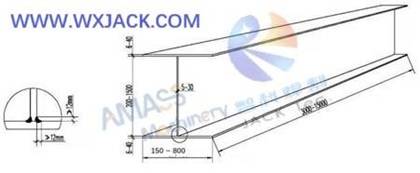

Especificaciones típicas de la soldadura H viga para el uso de la estructura del acero: ( Fig.1 )


Fig1 3 en 1 h Machina de soldadura de haz

1) H VIDA H ADHO: 150 mm ~ 800 mm;

2) H GRESSIÓN DE GRIBA DE VIDA: 6 mm ~ 40 mm;

3) H Altura web de haz: 200 mm ~ 1,500 mm;

4) H VIDA H GRISIVO: 5 mm ~ 32 mm;

Modelos convencionales de la máquina de producción del haz H: medios convencionales que cubren el grupo más grande de producción de haz H. Para este propósito, Wuxi Jack 3 en 1 Máquina tiene 2 sucursales con 3 modelos estándar respectivamente:

2. 2 series principales de Wuxi Jack Función integral H Máquina de soldadura de haz:


1) H VIDA H Tipo de sección transversal: Hay 2 tipos de sección transversal del haz H soldado: simétrico y asimétrico . De los cuales, la mayoría de H de H tiene una sección transversal simétrica:

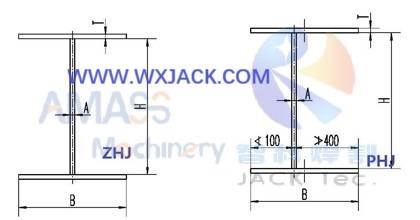

2) 2 tipos principales de la sección transversal del haz H que se fabricarán a partir de Wuxi Jack 3 en 1 Máquina de soldador de haz H vertical: ( Fig.2 )


Fig2 3 en 1 h Machina de soldadura de haz

3. 2 ramas de Wuxi Jack H Beam Production Machine para producir haz de H soldado:


1) Serie PHJ: para producir todos los tipos de haz H soldado, incluida la sección transversal simétrica y asimétrica;

2) Serie ZHJ: específicamente para producir la soldadura transversal simétrica de soldadura H haz;

Todas las otras dimensiones del haz H que se pueden producir a partir de la máquina PHJ y ZHJ Series 3 en 1 son las mismas, con ligeramente diferencia en el máximo. H Viga de la brida del haz: 750 mm para ZHJ en comparación con 800 mm para el soldador de haz vertical H PhJ:

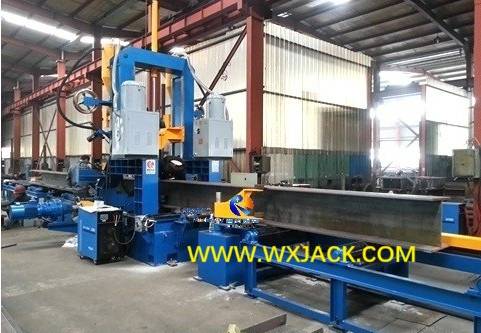

1) Wuxi Jack PhJ15 Modelo 3 en 1 h La máquina de soldadura de haz funciona en la instalación del cliente: ( Fig.3 )

Fig3 Función integral de 3 en 1 h Máquina de soldadura de haz 8 8

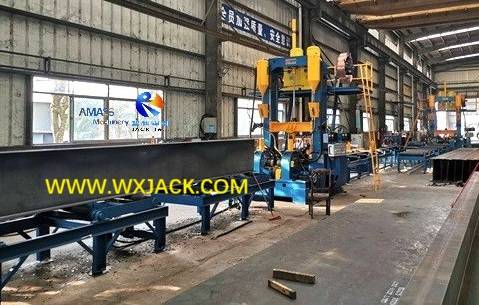

2) Wuxi Jack ZHJ15 y ZHJ18 Modelos de 3 en 1 h Beam Assembly Welder Machine Work en la instalación del cliente: ( Fig.4 )

Fig4 3 en 1 h MELIZA DE SOLDA DEL ARMAJE DE VIDA 26 26



B. Requisito del cliente sobre especificaciones especiales soldadas H Viga de la máquina de producción de haz de 3 en 1 h:


Las especificaciones especiales de la soldadura H haz del cliente se centran en 2 aspectos principales: tamaño súper pequeño y estructura especial:

1. Tamaño súper pequeño de la viga H de soldadura a la máquina de soldador de haz Huxi Jack Jack:


1) min. Grosor de la brida y el grosor de la red: en comparación con 5 ~ 6 mm min. En los modelos convencionales de la máquina de fabricación del haz H, aquí este cliente solicita la capacidad de ensamblar y soldar con un grosor de 3.2 mm;

2) min. Ancho de brida a fabricar a partir de la máquina 3 en 1: de 150 mm reducido de 100 mm;

3) min. Altura de la web: desde 200 mm disminuyó a 150 mm;

2. Viga H de soldadura cónica que se producirá a partir de la máquina de soldadura de haz de 3 en 1 h:


1) A continuación se muestra un boceto de fabricación a mano en una pieza de viga H de soldadura cónica que se producirá para el cliente de la máquina de producción de haz H: ( Fig.5 )


Fig5 3 en 1 h Machina de producción de haz 0D

2) El extremo izquierdo de la altura web es de 300 mm, y el extremo derecho es de 500 mm;

Entonces, ¿qué propondrá el equipo de ingeniería de Wuxi Jack en nuestra máquina 3 en 1, para cumplir completamente con la demanda de los clientes?



C. Wuxi Jack propone cumplir con los requisitos del cliente en una máquina de recta de soldadura de ensamblaje de haz de 3 en 1 h


Nuestros puntos fuertes: como una empresa orientada a la técnica iniciada por 3 ingenieros senior, Wuxi Jack es muy bueno para hacer un diseño especial para cumplir con los requisitos del cliente. Para este caso en la máquina 3 en 1:

1. Haga un diseño especial para dar la capacidad de la máquina de producción de haz de 3 en 1 h de producir haz H súper pequeño:


1) Desafío: en el campo del desarrollo de la máquina, diseñar y producir un tamaño muy pequeño plantea el mismo desafío que producir una máquina de tamaño súper grande. Esto es cierto con la función de soldadura de haz H de la función integral , que desarrollar este equipo de soldador de haz H vertical 3 en 1 es capaz de producir un ancho de 100 mm y una altura H de 150 mm H en la viga H es mucho más difícil y con un costo más alto que producir vigas H de altura de 200 mm de 150 mm;

2) Acción de Wuxi Jack: nuestro ingeniero propone un diseño especial en la máquina 3 en 1, lo que lo hace dotado de la capacidad adicional de producir haz H súper pequeño, al tiempo que mantiene la capacidad de producir un haz de H de la soldadura grande convencional al mismo tiempo:

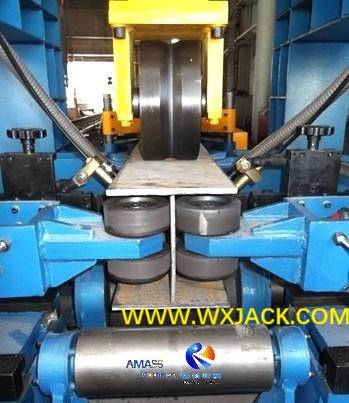

3) Wuxi Jack tendrá un diseño especial para ensamblar unidades de alisado de soldadura de nuestra máquina de soldadura de haz de 3 en 1 h: ( Fig.6 )


Fig6 3 en 1 h MELIZA DE SOLDA DEL ARMAJE DE VIDA 27

2. Capacidad de producción de soldadura cónica H Viga con máquina Wuxi Jack 3 en 1 h de soldadura de haz:


1) Todos los modelos capaces: el conector Wuxi producido 3 en 1 máquina de soldador de haz H vertical tiene la capacidad de producir haz de H de soldadura cónica con cada modelo: siempre que el ángulo de cónica se controle dentro de 8 ° , todos nuestros modelos de la máquina de haz de 3 en 1 h pueden producir haz de H.

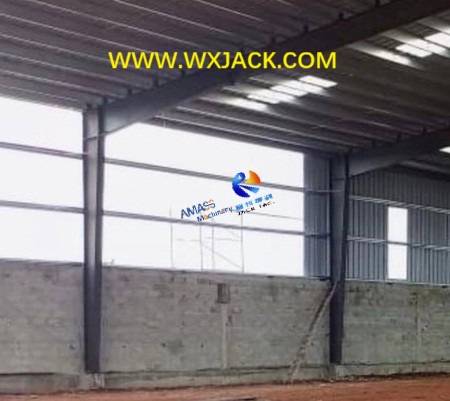

2) Viga H soldada cónica producida a partir de la máquina Wuxi Jack 3 en 1 h de enderezado de la viga de viga, al usar en la construcción de la casa: ( Fig.7 )


Fig7 3 en 1 h MELIZA DE SELDO DE ENSAMBRAJE



D. Resumen en Wuxi Jack Strong Capacidad para ofrecer la máquina de soldador de haz Hertical H más de forma más ajustada para el cliente:


1. Distinga Wuxi Jack de otros proveedores en una máquina de fabricación de haz de 3 en 1 h: como se puede encontrar a partir de la introducción anterior en este caso de negocios, Wuxi Jack tiene una excelente fuerza técnica y una respuesta rápida, para prestar el mejor y tiempo de tiempo para los clientes;

2. Tecnología principal de Wuxi Jack para proporcionar la máquina de soldadura de haz más adecuada y capaz de 3 en 1 h:


Esto se puede enumerar como a continuación, pero no limitado a:

La única compañía que proporciona modelos de una máquina de fabricación de haz de 3 en 1 h para el cliente:


1) producir viga H de sección transversal simétrica y asimétrica soldada;

2) La capacidad de enderezado de nuestra máquina 3 en 1 es una brida de 40 mm de espesor , en comparación con solo 20 mm por otros proveedores;

3) Mecanismo de alta precisión en la gestión de la posición de la antorcha de soldadura, para adquirir en el mejor rendimiento de soldadura;

4) Mecanismo de rodillo de presión hacia abajo altamente estable hacia abajo , para asegurarse de que el efecto de ensamblaje más estable y preciso de la máquina;

Para obtener una introducción gráfica más detallada, visite la página de diapositivas: Comprensión rápida en Wuxi Jack 3 en 1 H Máquina de fabricación de haz.
