En la industria de estructuras de acero, existen numerosos nombres iguales con la máquina soldadora de vigas H, que la describen desde aspectos de: Pieza de trabajo/estructura mecánica/modo de soldadura:
1) Máquina de soldadura SAW de viga H;
2) Máquina de soldadura de pórtico para vigas en H;
3) Máquina de soldadura de pórtico con vigas;....

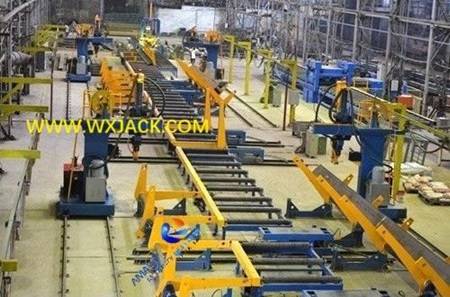

1) Este es el segundo conjunto de equipos básicos en Línea de producción de vigas H;
2) Después del ensamblaje de vigas en H y de la máquina de soldadura por puntos;
3) Y anterior a la máquina enderezadora de bridas de vigas H;
4) Estas 3 máquinas constituyen las estaciones de trabajo básicas en la línea de producción de vigas H;

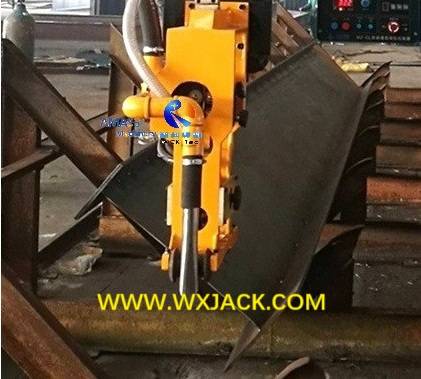

1) La máquina soldadora de vigas SAW H sirve para realizar la soldadura terminada, en la viga T/I/H ensamblada y soldada por puntos, en el modo de soldadura por arco sumergido de filete de 45°;
3) Hay 4 pasadas de costura de soldadura, que deben fabricarse en cualquier pieza de viga I/H;
4) En consecuencia, la pieza de trabajo H Beam debe girarse 90°/180°, durante el período de fabricación SAW en la máquina soldadora H Beam SAW;
1) La costura de soldadura es el índice esencial para evaluar la calidad de la viga H terminada: su fusión/penetración/cara de cubierta/libre de defectos como porosidad/resistencia mecánica;
2) Todos estos indicadores se gestionan durante el funcionamiento de la máquina soldadora H Beam SAW;
3) Por lo tanto, el rendimiento de la máquina soldadora de pórtico para vigas H determina la calidad de la viga I/H terminada.
Dependiendo del marco principal mecánico de la máquina soldadora de vigas SAW H, este grupo de productos se puede dividir en tres subgrupos principales de:

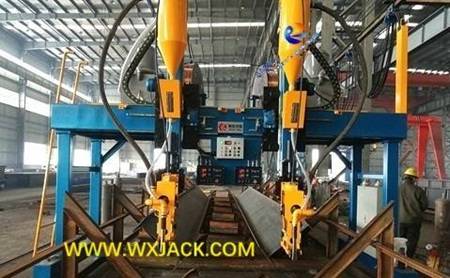

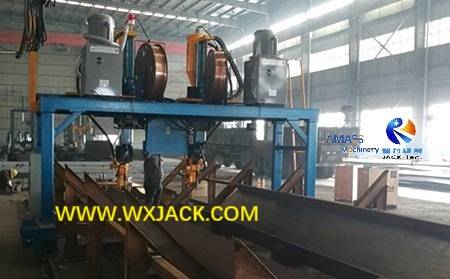

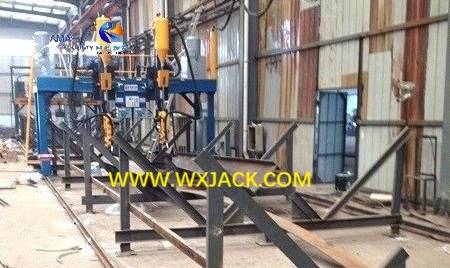

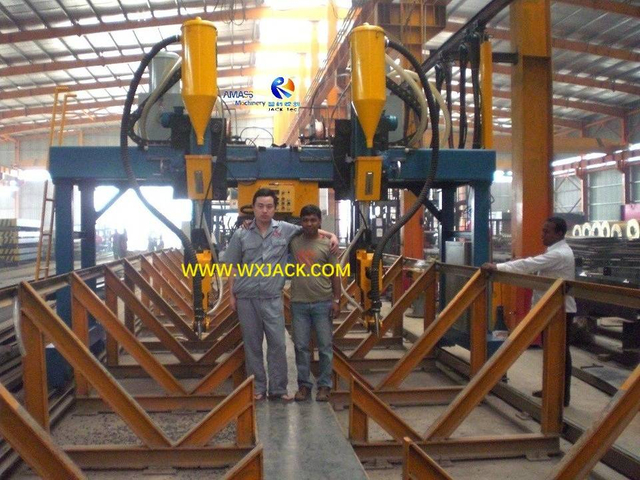

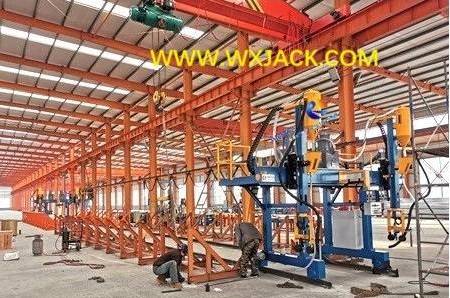

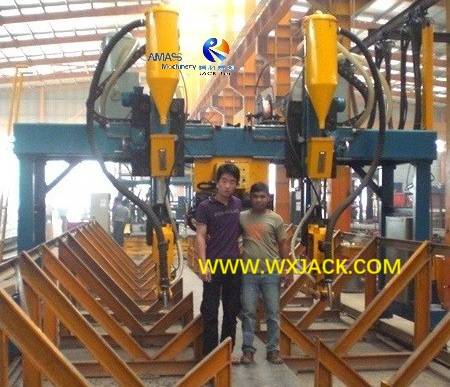

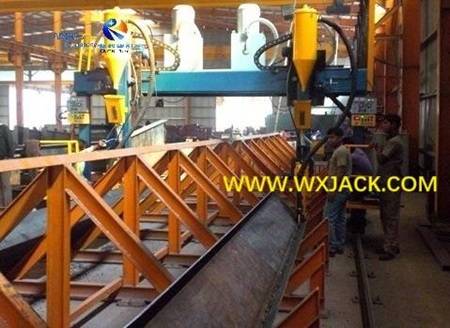

1) Cuerpo principal de la LHA Máquina de soldadura de pórtico para vigas H es un marco de caja cerrado, accionado por un motor para su desplazamiento a lo largo de rieles;
2) Las 2 piezas de sopletes de soldadura y unidades de soporte. se montan sobre el bastidor del pórtico;
3) soldadura de sierra se lleva a cabo, junto con el marco del pórtico que se mueve a lo largo de carriles paralelos;
4) Las 2 piezas de la pieza de trabajo H Beam en el suelo del taller se colocan soportes triangulares fijos;
5) Velocidad de trabajo (Velocidad de soldadura SAW) se controla con un inversor de CA y se muestra instantáneamente en el panel operativo colgante de la máquina soldadora de pórtico H Beam;
6) Subdivisión en Máquina de soldadura de pórtico con viga I: serie de gestión lateral LHAC/serie de gestión media LHAZ, varios modelos en cada rama;
7) Uso amplio: Este tipo de máquina de soldadura por arco sumergido con viga H móvil de pórtico tiene el mayor volumen de ventas entre su grupo de productos;
8) Sitio de aplicación aplicable: Esta serie funciona como máquina soldadora SAW de vigas H que funciona individualmente, no apta para ser implementada en una línea de producción automática de vigas H.Suele funcionar en forma de uno o dos conjuntos como grupo;

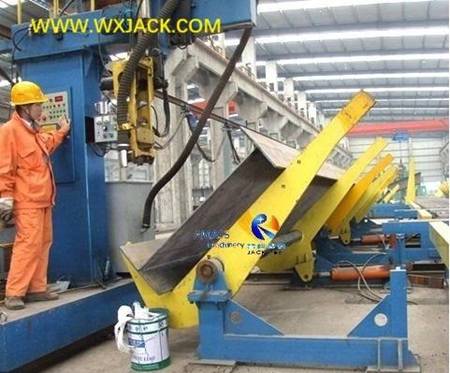

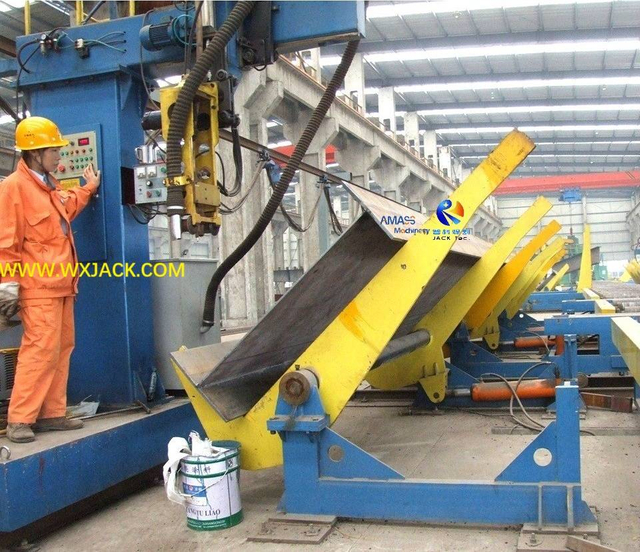

1) Cuerpo principal del LHC Máquina de soldadura SAW con viga H y carro de columna es un carro de pluma de columna accionado por motor;
2) La pieza única del soplete de soldadura se monta en el brazo saliente del carro;
3) soldadura de sierra se realiza mediante carros que se desplazan sobre carriles paralelos;
4) La única pieza de trabajo H Beam se coloca sobreaccionamiento hidráulico60°VuelcoEstantes;
5) Velocidad de trabajo (velocidad de soldadura SAW) se controla con un inversor de CA y se muestra instantáneamente en el panel operativo integrado en la columna de la máquina soldadora de vigas SAW H;
6) Sitio de aplicación aplicable: La mayoría de las máquinas soldadoras SAW de vigas H LHC funcionan en la zona SAW de la línea de producción automática de vigas H, 4 juegos como grupo;

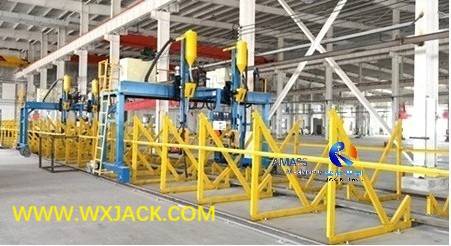

1) Cuerpo principal del LHT Máquina de soldadura por arco sumergido con viga H de estructura abierta es un conjunto de bastidor en T con accionamiento por motor;
2) Las 2 piezas de sopletes de soldadura. se ensamblan en un marco en T móvil motorizado;
3) soldadura de sierra se lleva a cabo, junto con el marco en T que se mueve a lo largo de rieles paralelos;
4) Las 2 piezas de la pieza de trabajo H Beam se colocan en el suelo de sus instalaciones bastidores triangulares asegurados;
5) SIERRA Velocidad de soldadura se controla con un inversor VF AC y se muestra en tiempo real en el panel operativo colgante de la máquina de soldadura tipo pórtico I Beam;
6) Sitio de aplicación aplicable: Al igual que LHA, LHT también funciona como máquina soldadora SAW de vigas H individuales, en forma de uno o dos juegos;
1) Modelos LHC y LHT Máquina de soldadura de vigas SAW H, su máx.la altura del alma de la viga H puede ser de hasta 1500 mm a 2000 m;
Máquina de soldadura por arco sumergido con viga H móvil de pórtico serie LHA | |||
Manera de controlar | Luz del carril (mm) | Modelo | Máx.Ancho de banda (mm) |
Control central | 4000 | LHA4Z | 1200 |
5000 | LHA5Z | 1800 | |
5500 | LHA55Z | 2000 | |
Controles laterales | 4000 | LHA4C | 1500 |
5000 | LHA5C | 2000 |
Parámetro | Especificación | Nota |
Posición de soldadura de sierra | Soldadura en ángulo de 45° | |
Velocidad de soldadura SAW (mm/min.) | 240 ~ 2400 | Controlado con inversor de CA |
Velocidad alta en ralentí (mm/min.) | 3200 | |
Ancho de brida de viga H (mm) | 200 ~ 800 | |
Espesor del ala de la viga H (mm) | 6 ~ 40 | |
Altura del alma de la viga H (mm) | 200 ~ 2000 | Difiere en modelo específico |
Espesor del alma de la viga H (mm) | 6 ~ 32 | |
Longitud de la viga H (mm) | 4000 ~ 15000 | |
Máx.Luz del pórtico (mm) | 5500 | Difiere en modelo específico |
Longitud del riel de desplazamiento del pórtico (mm) | 18000 |
