Antecedentes de este blog en Wuxi Jack CNC-DX2040 Box de acero H Máquina de fresado de la cara del extremo del haz con CNC:
1. Caso de negocios: a principios de julio de 2025, Wuxi Jack gana un pedido de un cliente de Moscú, en la máquina modelo CNC-DX2040. Aunque ya hay 5 conjuntos de máquina CNC en la fresadora de caras del extremo del haz de acero H en 2025 a fines de junio, estos son todos los modelos populares de CNC-DX1520 , el modelo medio grande de CNC-DX2040 , que no se ve frecuente, todavía son significativos para Wuxi Jack;
2. Temas en CNC-DX2040 Máquina de fresado de la cara del extremo del haz CNC:
Breve en caso de CNC-DX2040;
Vista técnica sobre máquinas CNC;
Resumen en máquinas CNC Wuxi Jack
A. Breve en el caso de CNC-DX2040 Tubo y estructura de acero Caja H Vigile CNC Fin de fresado:
1. Decisión rápida del cliente sobre la selección de la máquina de fresado Wuxi Jack CNC End:
1) A mediados de junio de 2025, el cliente se contactó con nosotros, en varios modelos de nuestra máquina en la fresado de la cara en extremo, desde modelos convencionales de DX1520/ DX1525/ DX1530, hasta modelos de control CNC relacionados y un modelo medio grande de este CNC-DX2040. El cliente es una empresa comercial muy poderosa con sede en Moscú;
2) 2 semanas después a principios de julio de 2025, el cliente nos informó que su director e ingeniero jefe estaban en viajes de negocios en China, y planeaba visitar Wuxi Jack. Los caballeros verificaron nuestro modelo DX1520 en el taller y tuvieron una discusión con nosotros. El cliente tiene un alto reconocimiento de nuestra fuerza/ experiencia en proporcionar una máquina de fresado de la cara de haz de caja de acero H para los clientes, especialmente en los mercados de Europa del Este;
3) La decisión de comprar CNC-DX2040 Modelo CNC Machine de Wuxi Jack se tomó inmediatamente el mismo día que la visita al cliente , y al día siguiente, ambos lados firmaron la cooperación y el contrato de servicio, la misma semana que Wuxi Jack recibió el pago anticipado en CNC-DX2040, iniciando así en orden a la cadena de valor de entrega de la máquina;
2. Requisito del cliente en CNC-DX2040 Máquina CNC en la caja de acero H Enferramiento de la cara del extremo del haz:
1) Tamaño de la sección transversal de la pieza de trabajo para fresado facial: altura de 2,000 mm por 4,000 mm de ancho;
2) Propósito: la pieza de trabajo fresado de la cara final puede ser junta en alto rendimiento, ya sea con fabricación o con ensamblaje;
3) Función:
A) Adecuado para mecanizar piezas de trabajo con forma de sección compuesta desde los bordes rectos del ángulo recto . Por ejemplo: cuadrado/ rectángulo/ haz de caja/ h viga/ haz, etc.;
b) Adecuado para mecanizar la pieza de trabajo con una forma de sección que no sea la forma 'regular ' mencionada anteriormente : piezas de trabajo como tubería, tubo y todo tipo de piezas de forma irregular;
4) Configuración:

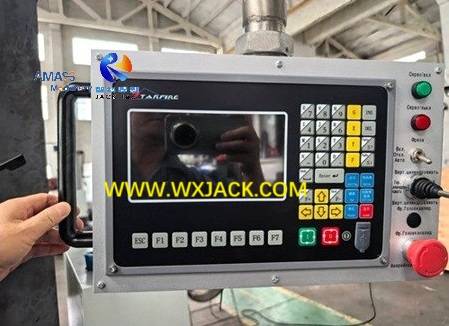

A) Controlador CNC: SF-2100C chino , un controlador de alto rendimiento con precio razonable: ( Fig.1 )

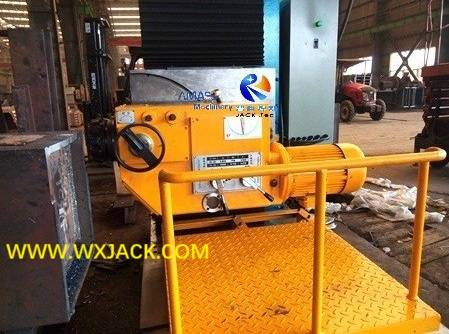

b) Cabeza de fresado: el alto rendimiento de 7.5kW HD750 , con 6 secciones 75 ~ 420 rpm de huso girando: ( Fig.2 )

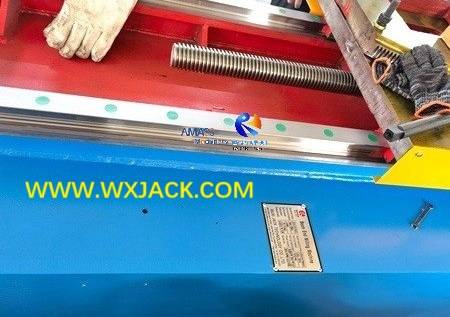

c) Guía de movimiento de la cabeza de fresado: el rodamiento de bolas de servicio pesado Hiwin Guidera lineal precisa: ( Fig.3 )

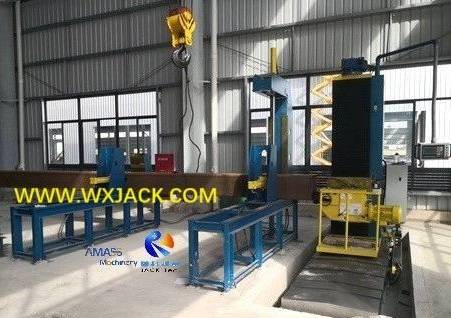

d) Cuesta de abrazadera: con 2 conjuntos de Tabla de sujeción de la pieza de trabajo del disco hidráulico: ( Fig.4 )
B. Vista técnica en la máquina CNC en la caja de acero H Enferramiento de la cara del extremo del haz:
Wuxi Jack comenzó a diseñar y fabricar una fresa de fresado CNC CNC desde el año de alrededor de 2012, y sigue siendo el muy poco y el mejor proveedor en este campo;
1. CNC de la caja de acero Hervalora de la viga H Enfresización de la cara:
1) 2 Camino de ensamblaje del controlador CNC:

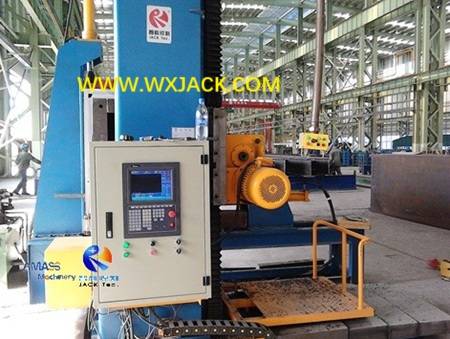

a) En la etapa temprana, CNC se fija principalmente en la columna de la máquina: ( Fig.5 )
La limitación de dicho ensamblaje es que no es conveniente para la operación: el operador debe pararse a cierta distancia de la cabeza de la molienda y el punto de corte;

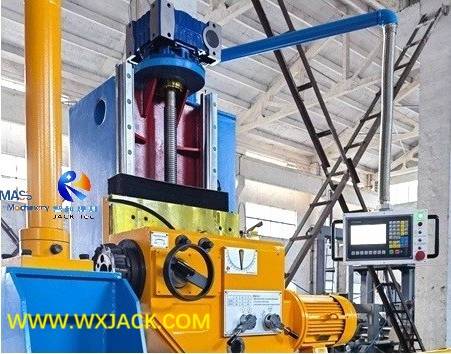

b) Entonces, la actualización en la máquina de fresado de extremo CNC es tener su controlador CNC en tipo de suspensión , vista cerrada sobre la operación de fresado por operador: ( Fig.6 )
2) Naturaleza de CNC: este es un sistema de control numérico de propósito universal y general, lo que significa que, no confinado para ser adoptado en la máquina de molienda de cara de haz de haz CNC-DX, con CNC, pero también otros equipos de control numérico, como la máquina de cortar placas de tiras de CNC, etc. Como proveedor de estas máquinas, lo que debemos hacer es compilar el programa de control en el sistema de control CNC basado en la tarea de equipo de equipo;
3) Uno de los controladores CNC utilizados más comunes es la marca continental china Starfire CNC SF-2100C, fabricada en Beijing. Con este sistema de control, solo necesita recoger el tipo de pieza de trabajo que se mecanizará desde su biblioteca, clave en parámetros específicos para tamaño/ ángulos/ radian, etc., y presione Inicio --- ¡solo ve con ella! Verifique la página de video en Wuxi Jack Steel Box H Beam End Farming Machine con CNC;
4) Interfaz de operación en el CNC: Just 'decir ' CNC en radio externo e interno, así como la profundidad de fresado para obtener, los trabajos restantes se cuidarán con el controlador CNC. El operador simplemente observa y monitorea en toda la operación de fresado:

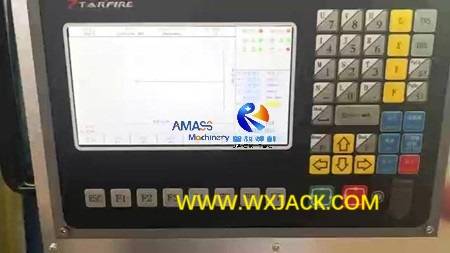

Interfaz del monitor CNC en el fresado de la cara del extremo: ( Fig.7 )
2. Sistema de Servo Drive de la máquina de molienda de cara del extremo del haz H con CNC:
1) Importancia: en la máquina de fresado CNC End en la caja H y las tuberías, el sistema de transmisión se realiza mediante servomotor y codificador. Es un cuerpo de cumplimiento para la operación enfrentada en la máquina. Sin él, no se puede alcanzar la precisión de ± 0.15 mm a lo largo del trazo completo;
2) Servo Motor Power: el sistema de accionamiento servo para la operación de fresado de la cara final en potencia relativa inferior a media ( 1.5 ~ 2kW ) y un par más alto;
3) Un grupo de sistema de accionamiento de servo incluye:

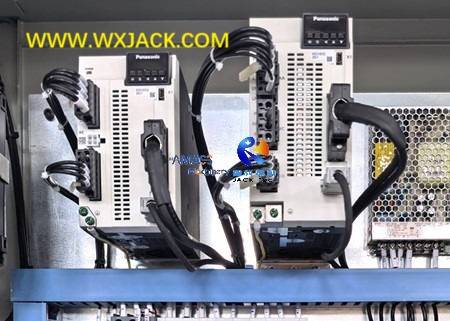

a) Controlador de controlador de servo: ( Fig.8 )
b) motor de accionamiento de servo y codificador,
De un conjunto cada uno, del mismo proveedor. La marca y el modelo son la serie Panasonic A6;
4) Potencia: para un conjunto de máquina CNC modelo convencional en la fresadora de cara del extremo del haz H de acero, hay dos conjuntos de tales sistemas de accionamiento de servo de diferente potencia:
a) 1.5kW para la alimentación horizontal de la cabeza de la cabeza de fresado;
b) 2kW para la cabeza de la cabeza de la cabeza de fresado de la forma vertical;
3. Espere en el operador de la estructura de acero Beam CNC End Enrolling Machine:
1) Con la ayuda del controlador CNC, el operador de CNC Machine no necesita preocuparse por cómo tener una configuración de la cuchilla de Facer, como en los modelos ordinarios --- El controlador CNC terminará estos trabajos sofisticados, incluida la búsqueda de puntos cero como inicio de la operación de molienda de caras final, colocando la cuchilla de facador hasta el punto cero, etc. ...
2) Entonces, puede ver, con el desarrollo tecnológico de la máquina, también lo es el requisito de la habilidad de su personal de trabajo. Por otro lado, la tendencia en desarrollo siempre está en camino a una mejor operación amigable, mayor precisión y mayor eficiencia de fabricación:

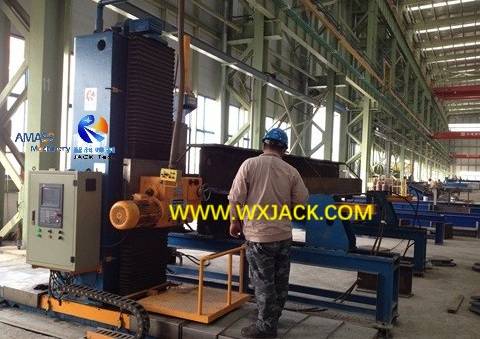

a) El operador funciona en Wuxi Jack CNC-DX1520 : ( Fig.9 )

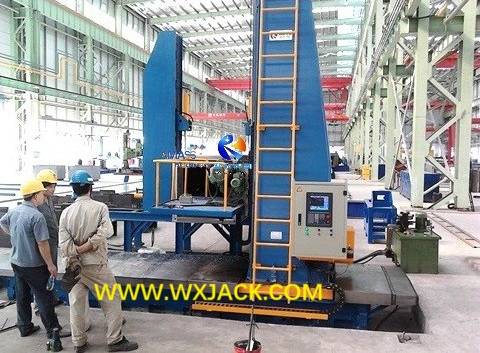

b) Personal de trabajo de Wuxi Jack CNC-DX2040 Máquina CNC mediana en la caja de acero H Enferramiento de la cara del extremo del haz: ( Fig.10 )
4. Operador de pie en la caja de acero H Vence End Fresh Machine con CNC:

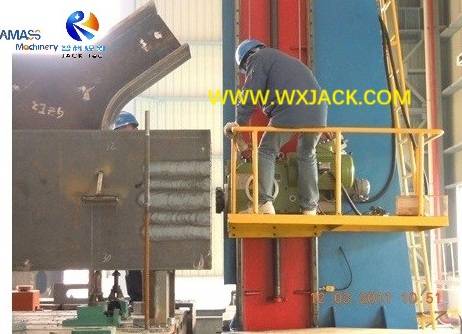

1) En la foto de abajo, que se tomó en el año de 2011, el operador estaba parado en un conjunto de DX4080 Máquina grande de tipo ordinario, en ese momento CNC no se introdujo en este tipo de equipo:
El operador funciona en Wuxi Jack DX4080 Máquina de fresado de la cara del extremo de la viga H GRANDE : ( Fig.11 )
2) Hoy en día, con CNC equipada a una frescura de extremo CNC de gran tamaño como este conjunto de CNC-DX2040, ¿ dónde debe estar operado durante la operación de cara final? ¿Está junto a CNC, observar los parámetros de la cara final, o en la posición elevada, para monitorear el proceso de cara final?
3) la condición ideal, por supuesto, debe estar junta; Por otro lado, en el caso de la estación CNC lejos del puesto elevador, como la máquina CNC de la primera etapa en la molienda de cara del extremo del haz de acero H, el levantamiento de levantamiento tiene prioridad. De todos modos, el controlador CNC tiene una función alarmante, lo que dará una pista sobre las condiciones anormales como tal vez el caso;
4) Entonces, ¿por qué no ensambla CNC en el soporte de elevación? Este no es un problema difícil en la máquina de fresado CNC End. Pero, la distancia demasiado cercana al punto final puede generar un impacto negativo en el rendimiento de CNC. Esta es la razón por la que, en Wuxi Jack actual, la caja de acero de la caja de acero H -Fine Freshing Machine con CNC, para el año 2025, generalmente instalamos el sistema CNC en la posición inferior de la columna de la máquina:

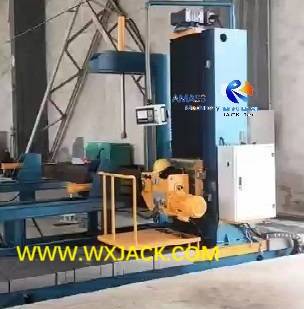

Conjunto del controlador CNC de la caja de estructura de acero de Jack Wuxi y Haz H Machine de fresado CNC: ( Fig.12 )
C. Resumen en Wuxi Jack CNC Control Box de acero H Máquina de fresado de la cara del extremo del haz:
1. Volviendo a comenzar la discusión de este blog, cuando el cliente se contactó por primera vez con nosotros en diferentes modelos de máquinas a mediados de junio de 2025, también preguntaron en las fotos de estos modelos: este es un requisito muy inteligente, que puede distinguir fácilmente el proveedor real y capaz, con esos mediocres:
2. Solo una excelente compañía con una rica experiencia, como Wuxi Jack, puede proporcionar una gran cantidad de fotos y videos de diferentes modelos de la máquina de fresado de la cara del extremo de la caja de acero H con CNC o sin incumplimiento, lo que intuitivamente muestra nuestra fuerza y posición en este campo. Comparativamente, si le pregunta a cualquier otra compañía, solo pueden dar al cliente muy pocas fotos y videos en la máquina, y muy probablemente, estas fotos y videos fueron robados de Wuxi Jack;
3. La propiedad intelectual de IP es de vital importancia para el proveedor profesional en la caja de caracol de la caja de la caja de acero H.
1) Durante la última década, ya que la eminente compañía de proveedores chinos en la caja de acero H Beam End Face Machine, las fotos y los videos de Wuxi Jack en algún período fueron muy mal utilizados y robados por los competidores: colocaron nuestras fotos y videos de máquinas en su B2B y sitio web, cita y propuesta técnica, y la reclamaron;
2) Wuxi Jack tenía numerosas disputas y trajes legales con competidores en su infracción. Esto quizás sea un problema común e inevitable, enfrentando al líder del proveedor de máquinas en muchas industrias. Wuxi Jack tendrá más cuidado al proteger nuestros derechos y mantendrá el nivel superior con un precio razonable convencional y a una máquina CNC en la fresación de la cara del haz de acero H, para los clientes en China y otros países.
