A. Máquina de facturación de construcción de acero segura y alta eficiente:

1. Uso para la máquina de volteo de la construcción del cliente de acero:

1) Función: Esta máquina es un tipo de equipo logístico ampliamente aplicado en el reino de fabricación de construcción de acero, para posición cambiante/ nivel de altura/ orientación de piezas de trabajo, especialmente h de haz/ haz de caja/ columnas;

2) Importancia: En el proceso de producción de estructura de acero, especialmente en esas líneas automáticas de producción de servicio pesado, para manipular en estas piezas de trabajo grandes/ pesadas/ a veces muy calientes después de la operación de soldadura, que son difíciles y peligrosos de ser manejados por medio de un trabajo manual:

3) Wuxi Jack H Beam Estacionario 60° Máquina de rotación, aplicada en la máquina de soldadura de sierra de haz modelo HC de LHC de Línea de producción de haz h de h viga: (Fig.1)

2. Los movimientos de trabajo de la máquina de volcado de la construcción de acero:

1) FloridaIP o girar piezas de trabajo de estructura de acero (viga H de caja) dentro del alcance de: 0° ~ 60 °/ 0° ~ 90 °/ 0° ~ 180 °;

2) Aumentar o bajar piezas de trabajo de estructura de acero (viga H de caja) dentro de cierto trazo. Como 80 mm/ 150 mm, etc.;

3) Mover piezas de trabajo de estructura de acero dentro de ciertas distancias, como 20m ~ 50m, a otras estaciones de trabajo, por medio de la máquina en movimiento de acero;

4) Función integrada: En la aplicación práctica, estos Máquina de rotación de construcción de acero generalmente tienen capacidades múltiples con un conjunto único del equipo;

Por ejemplo:

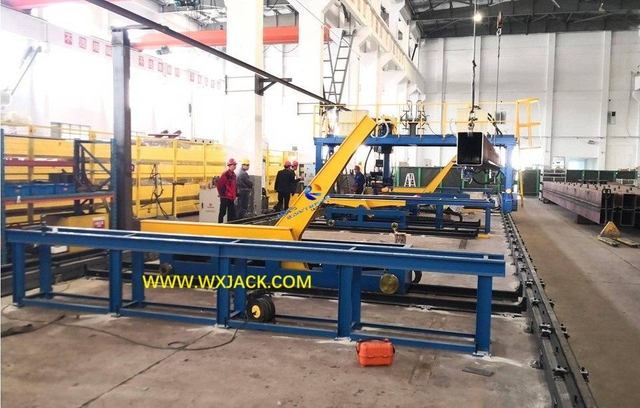

1) Wuxi Jack Móvil 180° Box H Beam Acero Construction Máquina de volcado, pieza de trabajo gira y envía: (Fig.2)

2) Wuxi Jack Integrated Bench Chain Machine Machine, Work pieza de trabajo y elevación, utilizando en la línea de producción de maquinaria de construcción: (Fig.3)

3) Wuxi Jack Box H Beam Steel Máquina: (Fig.4)

3. Máquina de facturación de construcción de acero aplicable:

Las piezas de trabajo más adecuadas son: H Beam/ Box Beam/ Varias piezas de trabajo de construcción de acero, de diseño regular o especial, dimensión grande y peso pesado, generalmente en las especificaciones de:

1) Longitud: Varios metros a 15 metros de largo;

2) Tamaño: Ancho lateral de la sección transversal de 1,000 mm a 2,000 mm;

3) Peso: 1 tonelada de hasta 20 toneladas;

Por ejemplo:

1) En la instalación del cliente: Gran haz H siendo volcado con móvil 180° Racks de volcado: (Fig.5)

2) En Wuxi Jack Workshop: Viga de caja que se gira en la máquina de rotación de tipo de cadena: (Fig.6)

B. Categoría y especificaciones principales de la máquina de volteo de construcción de acero:

1. Dos tipos principales de máquina de volcado de construcción de acero:

Dependiendo de los manipuladores en la máquina, se puede dividir en 2 tipos principales de:

1) Máquina de volcado de estante duro, cual Adopta los brazos duros mecánicos (eje de roca) como su manipulador de la pieza de trabajo, aplicable para manipular en el haz de la caja de sección transversal regular y la viga H:

a) Wuxi Jack estacionario 90° Golpeando la rejilla, después del montaje y ser pintado en el taller: (Fig.7)

b) Estaciones de trabajo: Estos bastidores de volteo duro que generalmente se usan en el haz automático de la caja y la línea de producción del haz H:

do) Wuxi Jack H Beam estacionario 90° Máquina de volcado de bastidor duro, instalada en la tabla de rodillos de salida de la máquina de ensamblaje del haz Z15 H, de la línea de producción automática de haz H: (Fig.8)

2) Máquina de volcado de tipo de cadena suave, que adopta cadenas suaves como su manipulador de pieza de trabajo, para manipular en tamaños y estructuras de acero de la estructura de acero: piezas de trabajo:

a) Wuxi Jack Manipulator Tipo de cadena Máquina de volteo, encargado en el taller: (Fig.9)

b) Estaciones de trabajo: La máquina de rotación de tipo de cadena suave ve más aplicación en estaciones de trabajo independientes en las instalaciones, especialmente la línea de soldadura, para fabricar grandes piezas de trabajo estructurales:

do) Wuxi Jack Box Tipo de cadena de vigilia de haz funciona en la estación de soldadura, como manipulador en una pieza de trabajo grande: (Fig.10)

2. Características técnicas principales de la máquina de facturación de construcción de acero y la máquina de facturación de tipo de cadena:

a) Estos equipos logísticos generalmente aparecen en:

1) Gran dimensión general --- para acomodarse en piezas de trabajo de construcción de acero de forma grande y variada;

2) Peso pesado con alta resistencia--- Construido a partir de acero de carbono resistente de gran espesor, para resistir las piezas de trabajo pesadas y asegurarse de la durabilidad de la operación de la máquina;

3) Estructura concisa y abierta --- para ser conveniente para manejar piezas de trabajo de estructura de acero dentro y fuera de la máquina de rotación para operar;

4) Wuxi Jack Máquina de giro de tipo de cadena de alta subida, instalada en acero de construcción aerodinámica para la producción: (Fig.11)

b) Fuente de transmisión en la pieza de trabajo de construcción de acero:

En secuencia de selección de volumen y fuerza impulsora,

a) Cilindros de aceite hidráulico --- siendo utilizado en casi todos los movimientos de elevación de las máquinas:

Cilindros de aceite de color amarillo brillante, ensamblados dentro del marco inferior de la caja de acero de viga de Wuxi Jack. (Fig.12)

b) Polipasto anular eléctrico--- Mecanismo convencional para 0 ° ~ 360 ° Rotación libre de pieza de trabajo, en la máquina de rotación de tipo de cadena:

Las 4 piezas de polipasto anular eléctrico, ensambladas en las 4 esquinas superiores de la máquina de solteración de la cadena de construcción de acero Wuxi Jack: (Fig.13)

do) Motor de aire acondicionado --- generalmente se aplica en el movimiento de conducción de todo el conjunto de máquinas de volcado de construcción de acero, a lo largo de los rieles paralelos en el taller:

Reductor de motor que se está instalando dentro del marco mecánico inferior de Wuxi Jack móvil Viga de construcción de acero de estilo de estante duro H 180° Máquina de rotación: (Fig.14)

DO. Uso y beneficio de la máquina de volcado de la construcción de acero y la máquina de facturación de tipo de cadena:

1. Renderizar el mejor servicio para los clientes: El equipo de Wuxi Jack Engineering diseña y produce este estante de rotación de estructura de acero asistente basado en condiciones prácticas de los clientes y sus demandas. Las unidades correspondientes para la máquina de volteo de construcción de acero y el transporte varían en estructura específica, modo de conducción y operación;

2. Construya un sitio de trabajo automático seguro, de alta eficiencia con máquina de facturación:

1) Durante la producción por lotes de piezas de trabajo de estructura de acero, estas máquinas de flujo de construcción de acero de tipo estacionario y de tipo en movimiento, así como máquina de rotación de cadena de estructura de acero de estructura de acero Aliviar al operador de la operación de trabajo y peligroso, hacer que toda la línea de producción de construcción de acero fluido en el flujo de material y alta automatización;

2) A este respecto, aunque pertenece a las unidades de funciones de asistente, esta máquina de facturación de construcción de acero es de vital importancia para una carrera exitosa en todo tipo de línea de producción de estructura de acero:

3) Wuxi Jack estacionario Box de construcción de acero H Viga 60° La máquina de volcarse ayuda a la soldadura por sierra en la línea de producción de haz automático de LHC Automatic: (Fig.15)

3. Amplia variedad de máquina de volteo de construcción de acero y máquina de rotación de tipo de cadena:

Beneficiándose de nuestra excelente fuerza técnica, con el mayor número de equipos de ingenieros en la industria de maquinaria de estructura de acero china, Wuxi Jack tiene capacidad y rica experiencia en el diseño y fabricación de diversas especificaciones de

1) Máquina de rotación de construcción de acero;

2) Máquina de rotación de tipo de cadena;

3) Máquina en movimiento de columna y acero de haz;

Estos equipos logísticos varían en el diseño 'simple ' o 'complicado ', incluyen:

1) Modelos estándar, como 60 °/ 90 °/ 180 ° Estructura de acero de tipo fijo o en movimiento de acero;

2) Función de elevación transportador de acero;

3) Máquina de movimiento de acero tipo de cadena de placa

4) Máquina de rotación de acero al carbono de bastidor duro;

5) Modelos especiales, Varios tipo de facturación de tipo de cadena: tipo de elevación de tabla, tipo de elevación de tijera, tipo de marco U, estructura de marco de caja doble, ... etc.

6) Wuxi Jack U cuadro de cuadro de la cadena de haz de la máquina de volcado que se está probando en el taller antes de pintar: (Fig.16)

Parámetros técnicos detallados de cada modelo de máquina, verifique la introducción de la sección de producción correspondiente.
