Antecedentes de este blog sobre manipuladores y rotadores de soldadura:
1) Caso de negocio: A mediados de enero de 2025, Wuxi JACK enviará un grupo de equipos para centros de soldadura de tuberías/tanques: LHZ4040 estacionario. Manipulador de soldadura y HGZ10 Móvil Autoajustable Rotador de soldadura, para un cliente de Europa del Este. A la fecha de finalización y registro de este blog (3 de enero)tercero 2025), este grupo de equipos del centro de soldadura ha finalizado su producción, prueba y pintura en la empresa Wuxi JACK y está listo para que el transportista los organice en su envío. Según el cronograma del cliente, se pondrá en uso para el usuario final en marzo de 2025;
2) Significado: Como la maquinaria de soldadura más popular en la fabricación de piezas cilíndricas, el manipulador y rotador de soldadura tiene un uso muy amplio. Existen numerosas especialidades técnicas con este complejo de equipos de pluma de columna de soldadura y rodillo giratorio de soldadura móvil. que distingue los productos Wuxi JACK de los de las máquinas herramienta producidas por otros proveedores. Es significativo hacer una breve introducción aquí para demostrar mejor nuestra extraordinaria fortaleza y responsabilidad hacia los clientes;
3) Temas cubiertos aquí sobre el manipulador y rotador de soldadura:
Este breve artículo tiene como objetivo Tener una breve discusión sobre las características técnicas de la maquinaria del centro de soldadura y las principales superioridades de nuestros productos:
Presupuesto del manipulador y rotador de soldadura LHZ4040 y HGZ10;
Puntos fuertes técnicos de la pluma de columna de soldadura Wuxi JACK LHZ4040;
Puntos fuertes técnicos del rodillo giratorio de soldadura móvil Wuxi JACK HGZ10;
Resumen sobre el equipo de soldadura Wuxi JACK
A. Especificaciones de LHZ4040 Manipulador de soldadura estacionario y HGZ10 Rotador de soldadura móvil automático:
1. Composición del manipulador y rotador de soldadura:
Este grupo de equipos para centros de soldadura de tuberías está compuesto por:
1) 1 juego de LHZ4040 Manipulador de Soldadura Estacionario, de columna de giro manual, equipado con:
a) 1 juego de fuente de alimentación SAW (soldadura por arco sumergido);
b) Máquina de recuperación de fundente de soldadura;
do) Unidad de alimentación y enderezamiento de alambre de soldadura;
2) 3 juegos de HGZ10 Rodillo giratorio de soldadura móvil automático, con capacidad de movimiento de funcionamiento manual. Cada conjunto del rotador de soldadura móvil tiene un conjunto de lecho de rodillos de sección motriz y guía respectivamente;

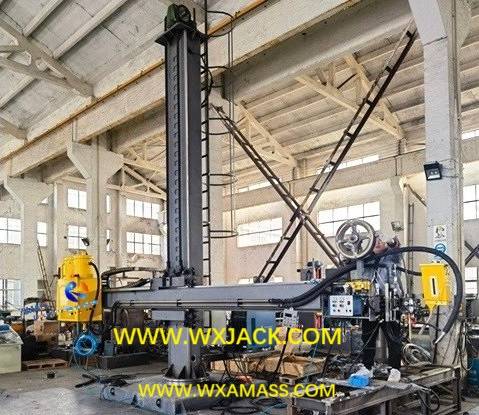

1) LHZ4040 Manipulador de soldadura en montaje y montaje en el taller Wuxi JACK: (Fig.1)

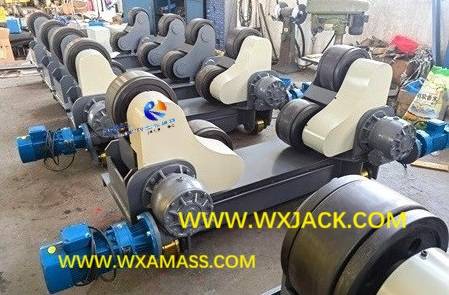

2) 3 juegos de HGZ10 Rotador de soldadura móvil terminado de ensamblar, probar y pintar en las instalaciones de Wuxi JACK: (Fig.2)

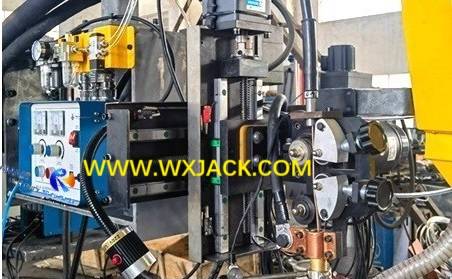

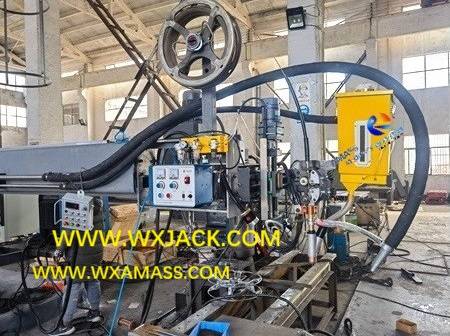

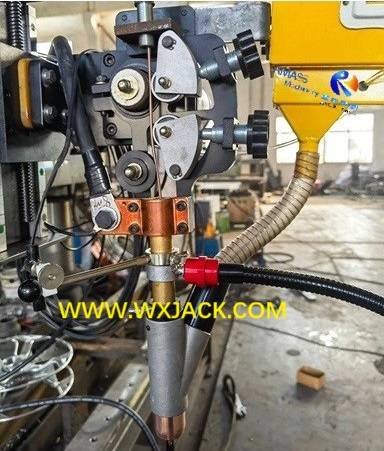

3) Mecanismo del cabezal de soldadura en el extremo frontal del brazo horizontal LHZ4040: soplete de soldadura, guías transversales pequeñas, consola de control de soldadura SAW, tolva de fundente de soldadura, carrete de alimentación de alambre de soldadura, colador de alambre de soldadura: (Fig.3)

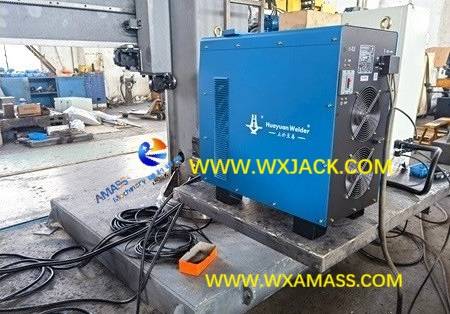

4) Fuente de alimentación para soldadura SAW 1250A Producido por HUAYUAN, equipado con pluma de columna de soldadura LHZ4040: (Fig.4)
2. Función y tamaños de piezas de trabajo del rotador y manipulador de soldadura LHZ4040:
Este grupo de máquinas de centros de soldadura de tuberías está diseñado para la producción de tuberías/tanques flexibles y de alta eficiencia:
1) Llevar a cabo soldadura longitudinal para fabricar cada segmento de pieza cilíndrica;
2) Implementar en soldadura circunferencial para unir segmentos de tuberías/tanques en otros más largos;
3) El máximo. el diámetro de la tubería/tanques puede ser de Φ3600 mm;
4) El máximo. la longitud del tubo de unión terminado puede ser de 15.000 mm;
5) El máximo. La corriente de soldadura SAW puede ser de 1250 A;

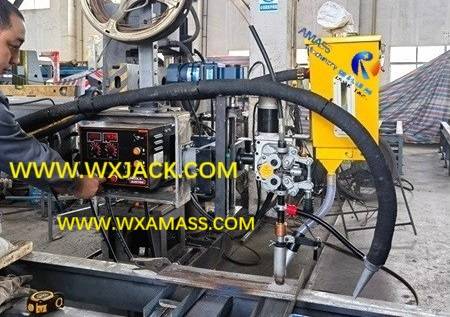

Prueba de rendimiento de soldadura SAW del manipulador de soldadura LHZ4040 en Wuxi JACK, con soldadura de prueba en la pieza de prueba: (Fig.5)
B. Puntos fuertes de la pluma de columna de soldadura Wuxi JACK LHZ4040:
1. Resumen general sobre la vista técnica del manipulador de soldadura:
Como un tipo de equipo de soldadura estructurado 'Simple', esta máquina herramienta se compone principalmente de:
1) 1 pieza de pluma orientada horizontalmente, sirviendo como Manipulador operativo de soldadura, moviéndose en direcciones de:
a) forma horizontal (eje x): En velocidad de soldadura regulable, para realizar soldaduras longitudinales;
b) forma vertical (eje y): A velocidad constante, para adaptarse a distintos diámetros de piezas de trabajo;
2) 1 pieza de columna sólida erigida verticalmente, sirviendo como tronco de toda la pluma de la columna de soldadura;
3) Toboganes cruzados grandes siendo ensamblado entre la columna horizontal y el brazo vertical, sirviendo como articular (junta) en el movimiento de los ejes X e Y del brazo horizontal;
4) Base mecánica de todo el conjunto de pluma de columna de soldadura, sirviendo como patas y pies, ya sea en forma de cama cuadrada estacionaria o como carro móvil motorizado;
5) rollo cruzado el cojinete se ensambla entre la parte inferior de la columna vertical y la base mecánica, sirviendo como articulación (junta) de instalación de columna vertical y giro;
2. Características técnicas superiores del manipulador de soldadura Wuxi JACK:
La excelencia proviene de las sutilezas, que pueden materializarse en:
1) Operación 100% segura: Durante el trabajo, la amenaza más grave proviene de la caída repentina del brazo horizontal, que puede estrellarse contra el operador, el equipo y el suelo del taller. Para eliminar este riesgo de seguridad, Wuxi JACK adopta medidas de:

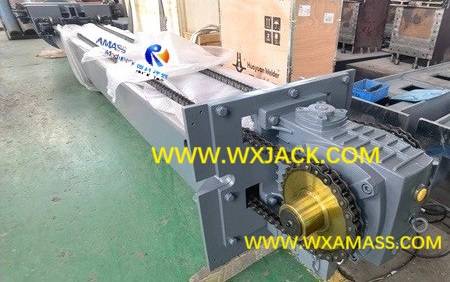

a) Motor de frenado de alta potencia. para impulsar la elevación del brazo horizontal: (Fig.6)

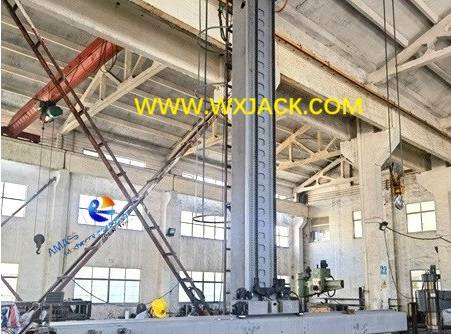

b) Fila de agujeros de seguridad corte en la columna vertical y pasadores de seguridad para expulsión en los orificios: (Fig.7)
do) Alta calidad confiable unidad de guía y transmisión para elevación de pluma e interruptor de límite: (Fig.8)
2) Sin caída del brazo horizontal: La caída del brazo es una de las dificultades técnicas más graves y un problema oculto de calidad para el funcionamiento del manipulador de soldadura. Para la pluma de columna de soldadura producida por Wuxi JACK, eliminamos este riesgo oculto mediante:

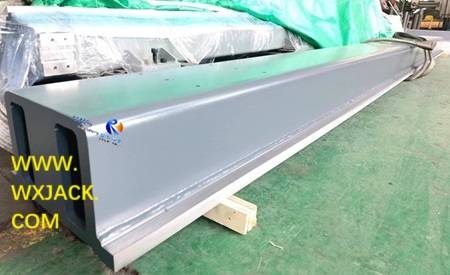

Tamaños ampliados de sección transversal. de pluma horizontal (300 mm más largo y ancho), para garantizar plenamente su suficiente rigidez y resistencia mecánica: (Fig.9)

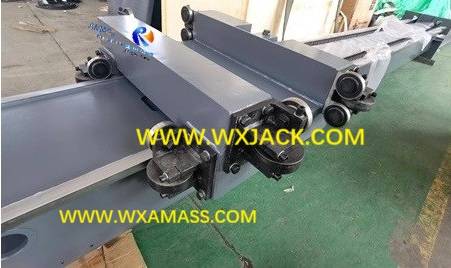

3) Toboganes transversales grandes entre pluma horizontal y columna vertical: Gran capacidad de carga, de suave rodadura y transmisión, como unión ideal para pluma en ambas direcciones. Los rodillos excéntricos también pueden tener ajuste de avance lento: (Fig.10)
4) Toboganes cruzados pequeños en el extremo frontal del brazo de soldadura, asegurando una posición del soplete de soldadura de alta precisión durante la operación de soldadura y, por lo tanto, una calidad de soldadura superior del manipulador de soldadura: (Fig.11)
5) Unidad tensora de alambre de soldadura, garantizando una alimentación siempre confiable y suave del alambre de soldadura durante la operación de soldadura y, por lo tanto, garantizando plenamente una calidad de soldadura de primer nivel: (Fig.12)
6) Rodamiento de rodillos transversales: Capacidad de carga de servicio pesado, asegurando un giro suave de ±180° de la columna vertical y un soporte sólido del manipulador de soldadura:

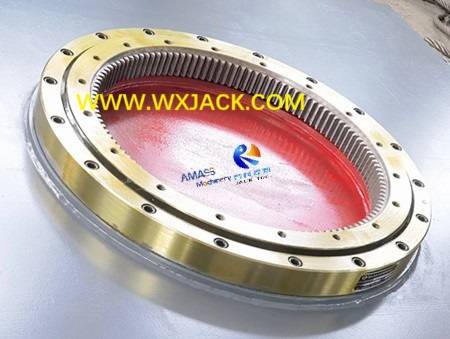

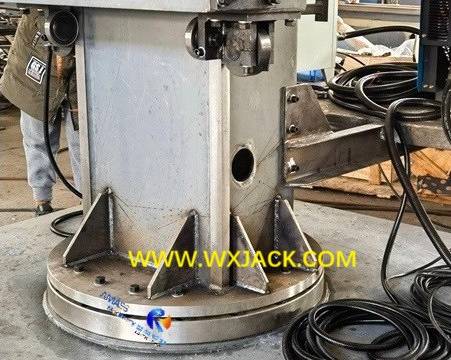

a) Rollo cruzado ensamblado entre fondo de columna y base mecánica: (Fig.13)
b) Rollo cruzado después de desmontado y pintado para la entrega: (Fig.14)
DO. Puntos fuertes de Wuxi JACK HGZ10 Rodillo giratorio de soldadura móvil autoajustable:
1. Característica técnica del rotador de soldadura móvil autoajustable:
1) Autoajustable, o automático, es la forma más frecuente y cómoda de ajustar la extensión de los rodillos giratorios para adaptarse a diferentes diámetros de tuberías. Al cargar los tubos en la plataforma de rodillos de soldadura, los rodillos giratorios oscilarán automáticamente, según el peso y el diámetro de la pieza de trabajo;
2) Manual móvil: Hay 4 piezas de ruedas que se están ensamblando en la parte inferior de la plataforma del rodillo de soldadura. El movimiento del rodillo giratorio de soldadura móvil automático se realiza mediante operación manual, para que sea adecuado para diferentes longitudes de cada segmento de tubería para soldadura circunferencial de juntas;
3) Tarea: Con un giro de ± 0° ~ 360° de los rodillos giratorios, de los cuales, la velocidad lineal de giro es la velocidad de soldadura del rodillo giratorio de soldadura móvil, y se puede ajustar con un inversor de CA y mostrarse en la pantalla digital, la costura de soldadura circunferencial se puede completar de manera fácil para el usuario. tubería:

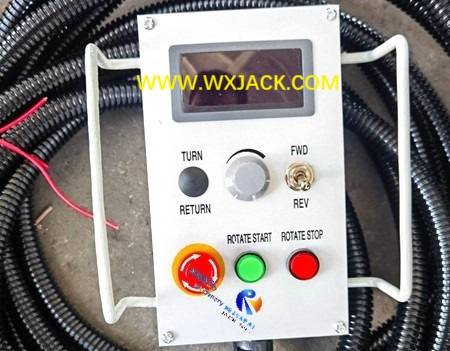

Colgante de operación manual de HGZ10 Rotador de soldadura móvil: (Fig.15)
2. Superioridades técnicas del rodillo giratorio de soldadura móvil autoajustable Wuxi JACK:
1) Estado actual: Como el equipo de soldadura 'más simple' en términos de estructura y principio de funcionamiento, el rotador de soldadura puede ser producido por todas las empresas de la industria de maquinaria de soldadura y corte. En consecuencia, existe una competencia muy feroz en el mercado de suministro de rotadores de soldadura. Esto trae consigo un impacto negativo y el precio de la plataforma del rodillo de soldadura baja de manera irrazonable: muchos proveedores reducen el costo de fabricación del rodillo giratorio de soldadura a un nivel excesivamente bajo, con el fin de ganar pedidos de los clientes, sin preocuparse por la calidad y el rendimiento del rotador de soldadura en el futuro en las instalaciones del cliente;
2) Wuxi JACK persiste en ofrecer una calidad superior confiable y constante Rodillo giratorio de soldadura para clientes, incluso enfrentando el desafío de perder negocios con los clientes. Esto se refleja en los siguientes aspectos, pero no se limita a:
a) Tratamiento térmico: Todos los rodillos giratorios de soldadura metálica pasan por un tratamiento térmico de enfriamiento, para prometer una larga vida útil del rotador de soldadura:

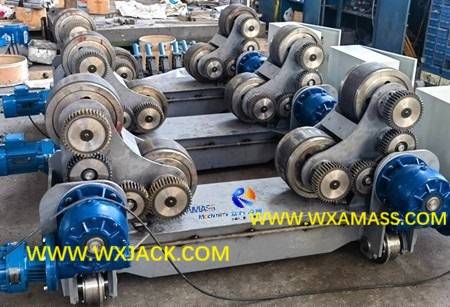

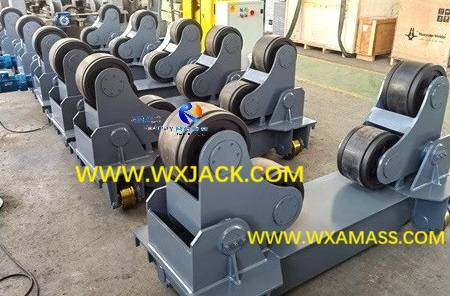

Rodillos giratorios metálicos y de goma. de HGZ10: (Fig.16)

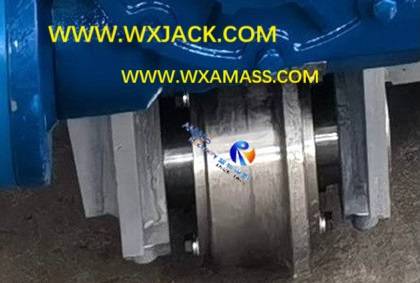

b) Mecanizado de mandrinado al unísono: Todas las ruedas móviles del rotador de soldadura móvil están sujetas integralmente a las máquinas de mecanizado para taladrar. De esta manera, después del ensamblaje, las 4 piezas de los ejes de las ruedas están en el mismo plano perfecto, para tener una distribución uniforme de la fuerza en las 4 ruedas móviles y, a su vez, garantizar completamente el movimiento estable y suave de la plataforma de rodillos de soldadura durante la operación:
ruedas móviles del rodillo giratorio de soldadura móvil HGZ10: (Fig.17)
c) Engranajes templados para la transmisión de la bancada de rodillos de soldadura de la sección motriz: Esto mejora enormemente el rendimiento mecánico de los engranajes y, por lo tanto, garantiza plenamente una operación de soldadura confiable, persistente y a largo plazo:
Grupos de engranajes templados. siendo ensamblado en el rotador de soldadura móvil HGZ10: (Fig.18)
D. Resumen sobre el rotador y manipulador de soldadura Wuxi JACK:
1. Principio de Wuxi JACK sobre el suministro de máquinas herramienta para clientes:
Como se puede extraer de la breve discusión anterior, como dice el dicho chino: Los detalles determinan el fracaso o el éxito.. Siguiendo el espíritu de responsabilidad con los clientes, el equipo de ingeniería de Wuxi JACK siempre busca el mejor rendimiento en cada uno de nuestros productos, incluidos aquellos Detalles visibles o invisibles para los clientes.. Esto nos ayuda a sacrificar beneficios a corto plazo y mantener el desarrollo a largo plazo. Creemos que los clientes reconocen nuestro espíritu artesanal en nuestros productos y nos enfocamos en ofrecer los mejores productos para los clientes, incluido este grupo de manipuladores y rotadores de soldadura LHZ4040 y HGZ10 que presentamos aquí;
2. Para obtener una introducción más detallada sobre estas máquinas herramienta para centros de soldadura, consulte las páginas de productos de:
1) Pluma de columna de soldadura;
2) Rodillo giratorio de soldadura móvil
