Asunto de este blog en una máquina de alisado de soldadura de ensamblaje de haz de 3 en 1 h :
1) Beneficios para los clientes : la máquina de fabricación de acero de haz de 3 en 1 h trae muchos valores para los clientes en la industria de la estructura de acero, que se denota en beneficios financieros de una reducción de costos de más del 60% y aumenta la productividad de más del 50%. Estas son ganancias reales para los clientes;
2) Diapositivas de resumen : si tiene interés en obtener más información sobre este aspecto, puede tomar varios minutos para verificar en la página web ' Comprensión rápida en Wuxi Jack 3 en 1 h Beam Steel Fabrication Machine ';
3) Temas aquí en Wuxi Jack 3 en 1 h Máquina de alisado de soldadura del ensamblaje del haz:
¿Por qué tan grandes ganancias? En este breve blog, tendremos una explicación concisa sobre el principio de trabajo de esta máquina H Beam 3 en 1, para que pueda tener una comprensión rápida de su poderosa fuerza y cómo hacer el mejor uso de este equipo avanzado:
El papel de la máquina de haz de 3 en 1 h para la industria de la estructura de acero;
El principio de funcionamiento de la máquina de haz de 3 en 1 h ；
El procedimiento de producción de la máquina de ensamblaje del haz H con soldadura por arco sumergido;
Resumen en Wuxi Jack H Beam 3 en 1 máquina
A. Máquina de soldadura por arco sumergido de viga de 3 en 1 h para la industria de la estructura de acero:
1. ¿Por qué se producen vigas H a partir de la máquina de fabricación de acero de haz de 3 en 1 h de tan bienvenida?
1) Las piezas de trabajo de la estructura de acero H de forma H de luz a mediana a pesada, llamadas Haz H o Haz I, tienen las características de la resistencia al terremoto y la corta duración del edificio;
2) puede aumentar la ubicación de uso, el departamento de vacío, mantenerse alejado de la contaminación ambiental y la contaminación del sonido desencadenada por el trabajo de concreto fortalecido;
3) estos haz de estructura de acero H se pueden reutilizar;
4) La viga H soldada fabricada con Wuxi Jack Phj y ZHJ Serie H Beam 3 en 1 Máquina de alisado de soldadura de ensamblaje: ( Fig.1 )
5) Comprobación de la foto de arriba, puede encontrar que son flujo de soldadura sumergido sinterizado que queda en el haz H terminado. Esta es la razón por la cual las personas en este campo también mencionan este equipo como: H -Machina de soldadura de arco sumergido de haz H con ensamblaje y enderezado;
2. Campo de aplicación de 3 en 1 h Máquina de alisado de soldadura del ensamblaje de la viga:
1) H Beam es un componente de estructura de acero amigable con el medio ambiente, así como permanece en línea con la gestión ambiental, la conservación de energía y también los requisitos totales de avance duradero;
2) El marco de acero de acero primario de acero a medio a pesado incluye el marco de acero portal, así como la columna de resistencia al viento a dos aguas;
3) Según la diferencia de tramo, altura y lotes, el haz de luz y también la columna del marco de acero portal generalmente toman una sección transversal variable o una sección transversal uniforme de soldadura en Internet s -formada en el área formada o área en forma de H enrollada, que se muestra a continuación boceto:
4) Del cliente saudita: el trabajo de la estructura de acero de diseño, construido con vigas H de 3 en 1 h de la máquina de alisado de soldadura del ensamblaje de la viga: ( Fig.2 )
3. Pasos principales adoptados en una máquina de fabricación de acero de viga de 3 en 1 h:
Según el procedimiento de producción del haz H, la secuencia de trabajo principal en la máquina de haz de 3 en 1 h se puede dividir en:
1) corte de placas , en bridas y red de haz de H para fabricación;
2) configurar , contraparte de la máquina de ensamblaje del haz H, en la estructura ensamblada del haz T y el haz H;
3) Soldadura : contraparte de la máquina de soldadura de arco sumergido de haz H haz;
4) disparos de disparo y también otros procesos de producción;
4. En términos generales, la máquina de alisado de soldadura de ensamblaje de haz de 3 en 1 h:
1) Este equipo es una herramienta crucial para el procedimiento de ensamblaje del haz H,
2) así como desempeña un deber definitivo en la garantía de la máquina de soldadura de arco sumergida de haz H;

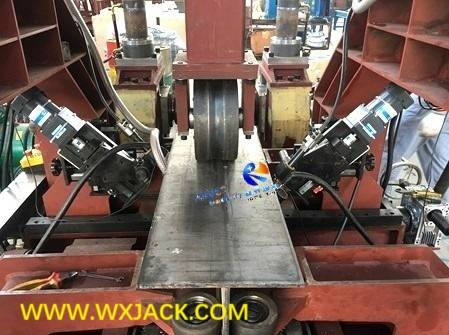

3) 3 pasos en una fila , en Wuxi Jack ZHJ Modelos H Beam 3 en 1 Máquina de alisado de soldadura de ensamblaje: ( Fig.3 )
B. El principio de funcionamiento de la máquina de fabricación de acero de haz de 3 en 1 h:
El principio de funcionamiento de la máquina de alisado de soldadura de ensamblaje de haz de 3 en 1 h es como se cumple con:
1. Corte de placa : el corredor delantero delante es el fabricante de corte para cortar la placa de acero en brida y red;
2. Azule de placa : luego la placa de acero plana (bridas y la web) se elevan en la tabla de rodillos de entrada de la máquina 3 en 1;
3. Placa 1 ST STATE Ensamblar en la máquina de ensamblaje del haz H con soldadura por arco sumergido:
1) Después de eso, las 3 colecciones del fabricante del ensamblaje de la placa de ala de los gadgets de obtención, así como la placa de Internet (web) se aseguran y posicionan inicialmente, y la pieza de trabajo se ingresa al host por la tabla de rodillos de entrada energética, completando el ensamblaje de la primera etapa en esta máquina de haz de 3 en 1 h:

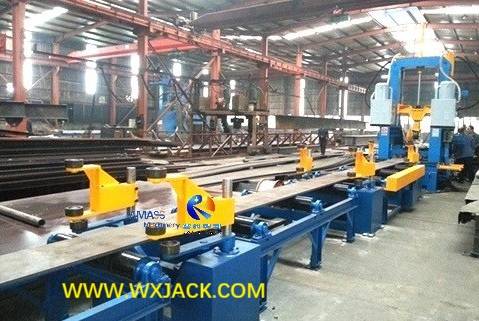

2) Azulamiento y 1 etapa de ensamblaje en Wuxi Jack 3 en 1 h Máquina de fabricación de acero del haz: ( Fig.4 )
4. Ensamblado, soldadura y enderezado precisos en la máquina de fabricación de acero de haz de 3 en 1 h:
1) Las dimensiones recomendadas de Internet (Web) y la placa de ala (brida) se han cambiado en el host;
2) así como la pieza de trabajo se puede ubicar correctamente y centrarse en la máquina de haz de 3 en 1 h;
3) Active el interruptor de ciclo automático, es decir, la soldadura de lugar de posicionamiento de la cabeza se puede ejecutar en la máquina de haz de 3 en 1 h;
4) y luego, el haz H que realmente se ha identificado está separado de la máquina de fabricación de acero con una grúa antes de ingresar al siguiente procedimiento;

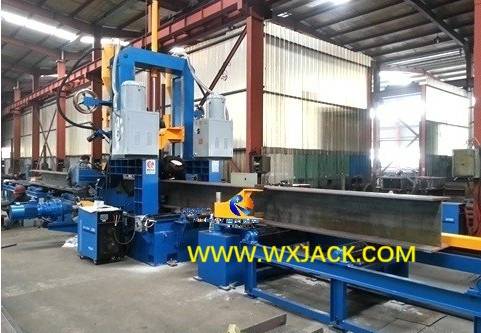

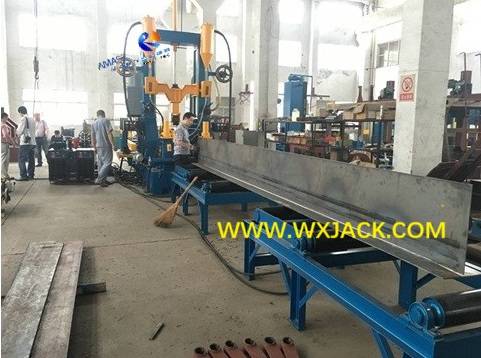

5) Producción con fluidez sobre la soldadura H viga en Wuxi Jack 3 en 1 h Viga Máquina de alisado de soldadura: ( Fig.5 )
C. El procedimiento de producción de la máquina de ensamblaje del haz H con soldadura por arco sumergido:
Toda la producción de haz H puede ser generalmente consistente en los siguientes 6 pasos:
1. Preparación de ilustraciones y documentos de procedimiento antes de comenzar en la máquina de fabricación de acero de viga de 3 en 1 h:
1) Este paso consiste en una serie de preparación de trabajo estándar: numeración, corte, junta, soldadura, corrección, pintura y también otros archivos de procedimientos;

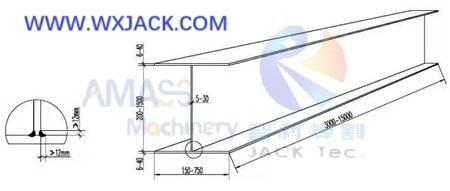

2) El bosquejo de diseño en h viga que se producirá en una máquina de soldadura de arco sumergida de haz de 3 en 1 h: ( Fig.6 )
2. Tipos de compensación y notificación para el plan en el sitio en la máquina de alisado de soldadura de haz H de H vile 3 en 1:
1) Organice y anote la Junta de acuerdo con el archivo de procedimiento, y estableció un factor de parada para el examen;
2) brinde capacitación y pruebas adecuadas sobre la calificación de operadores, inspectores y otro personal asistente;
3. Descarga y corte para materia prima Prepara:
1) La placa de acero al carbono está en blanco después de pasar la puerta de calidad de la evaluación, de acuerdo con el criterio de evaluación de calidad del archivo de procedimiento;
2) Este paso se completa utilizando la máquina de corte de placa CNC de control numérico;
3) Diseño del sitio del cliente: máquina de corte de placa CNC: ( Fig.7 )
4. Construya soldadura eléctrica en la máquina de ensamblaje del haz H con soldadura de arco sumergido:
1) Comience en la máquina de haz de 3 en 1 h por el equipo de producción;
2) tener soldadura puntual de acuerdo con las necesidades de los documentos de procedimiento;
3) establecer un punto de dejar para evaluar;
5. Sedilla de soldadura en 3 en 1 h Machina de soldadura de arco sumergido de haz:
1) Utilice la máquina de soldadura de arco sumergida de haz H de pórtico en movimiento para ejecutar soldadura después de la evaluación de calidad del ensamblaje;
2) Este paso crucial debe calificarse de acuerdo con los documentos del procedimiento;

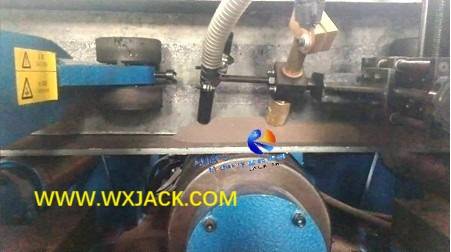

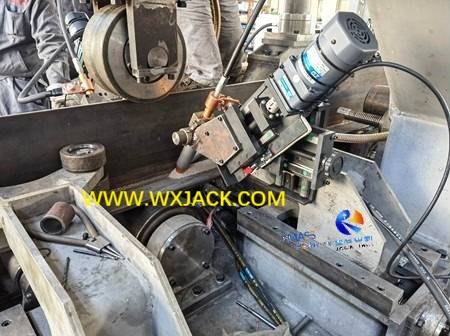

3) La sierra de corriente grande en Wuxi Jack 3 en 1 h de la máquina de soldadura de arco sumergido de haz: ( Fig.8 )
6. Enderezado la brida doblada hacia arriba en la máquina de enderezado de soldadura en H Viga 3 en 1:
1) La máquina de haz de 3 en 1 h está equipada con unidad de alisado, para enderezar la deformación de la soldadura y también estableció un punto de dejar para evaluar, hasta que se certifica el alisado;
2) Enderezar la viga H soldada en la máquina Wuxi Jack 3 en 1 h de la máquina del haz: ( Fig.9 )
D. Resumen en Wuxi Jack H Beam 3 en 1 Máquina de alisado de soldadura de montaje:
1. En el año de 2009, Wuxi Jack tomó la delantera en la industria, para ingresar al mercado de la serie PHJ y ZHJ 3 en 1 h de la máquina de haz;
2. En las últimas décadas, esta familia de productos avanzados de Wuxi Jack de 3 en 1 h Beam Steel Machine siempre clasifica la calificación superior, cubriendo todos los aspectos de: diseño, calidad, mano de obra, línea completa de modelos, rentabilidad, tiempo de entrega y servicio posterior a la venta.
