Máquina de calefacción de flujo de soldadura en la línea de fabricación de haz H

Visitas:2311     Autor:Editor del sitio     Hora de publicación: 2023-11-11      Origen:Sitio

Máquina de calefacción de flujo de soldadura en la línea de fabricación de haz H


Antecedentes de este blog sobre máquina de calefacción de flujo de soldadura por sierra para una máquina de fabricación de haz de 3 en 1 h:


1. Caso de negocios: en octubre de 2023, Wuxi Jack terminó de producir un conjunto de sastre hecho ZHJ-12 Modelo 3 en 1 h Máquina de fabricación de haz para un cliente sudamericano. El equipo suministrado incluye un conjunto de horno de calefacción de flujo de soldadura de sierra, que no es un equipo visto en común equipado en el campo de la fabricación de haz H;

2. Temas sobre el horno de calefacción de flujo de soldadura que se aplica con una línea de fabricación de haz de 3 en 1 h:

a) Equipo principal de ZHJ-12 Modelo 3 en una línea de haz de 1 h;

b) uso y puntos técnicos fuertes de la máquina de calefacción de flujo de soldadura;

c) estructura y unidades principales del horno de calefacción;

d) Principales especificaciones técnicas de la máquina de calefacción;

e) operación en el horno de calefacción;

f) Mantiene atención sobre el uso diario de la máquina de calefacción


A. Equipo principal en ZHJ-12 Modelo 3 en 1 h Línea de fabricación de haz:

1. Esto incluye:

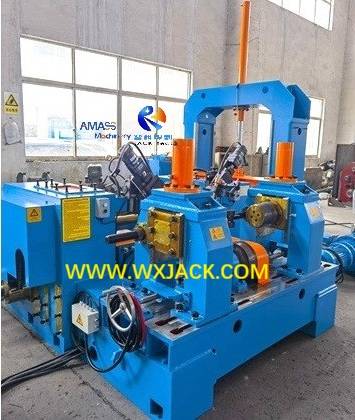

1) Listo para el envío Wuxi Jack ZHJ-12 Modelo 3 en 1 H Máquina de alisado de soldadura de ensamblaje de haz para clientes sudamericanos: ( Fig.1 )

Fig1 3 en 1 h Máquina de alisado de soldadura del ensamblaje del haz 20 IMG_20231014_123820

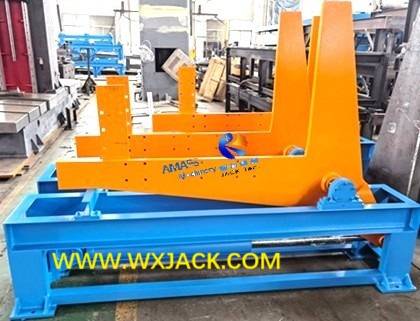

2) 1 Grupo de impulso hidráulico 90 ° Equipo de volcado para voltear h Vma durante la producción: 3 conjuntos de bastidores de rotación en un grupo: ( Fig.2 )

Fig2 90 ° Equipo de volcado hidráulico 14 IMG_20231010_074312

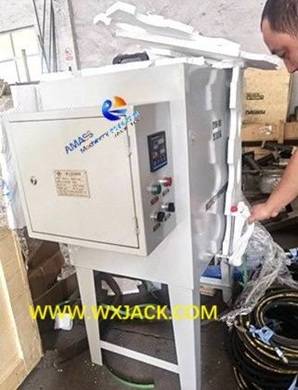

3) 1 conjunto de máquina de calefacción de flujo de soldadura de sierra zydh-100 para ser servicio de haz H de H viga 3 en 1 máquina: ( Fig.3 )


Fig3 sierra de soldadura máquina de calefacción de flujo 21

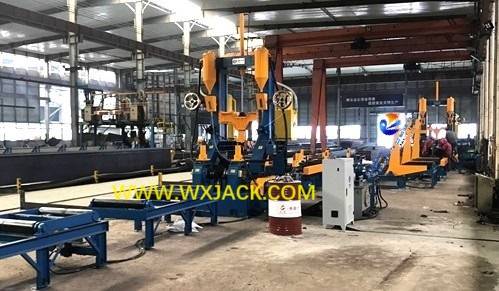

2. El diseño esperado de ZHJ-12 Modelo 3 en la línea de fabricación del haz de 1 h en la instalación del cliente, con 90 ° girando la máquina en la tabla de rodillos transportadores de salida: ( Fig.4 )


Fig4 3 en 1 h Línea de fabricación del haz 85




B. Uso y puntos técnicos fuertes de la máquina de calefacción de flujo de soldadura durante una máquina de alisado de soldadura de ensamblaje del haz de 3 en 1 h:

1. ¿Por qué necesita un horno de calefacción de flujo de soldadura por sierra para una máquina de fabricación de haz de 3 en 1 h:


1) El flujo de sierra (soldadura de arco sumergido) y el electrodo absorben la humedad durante el transporte y el almacenamiento, lo que debería conducir a la calidad de soldadura inferior y debe calentarse antes de soldar;

2) Sin calentamiento, se dejará hidrógeno residual en el metal base con descomposición de agua durante la soldadura, lo que provoca grietas en la costura de soldadura;

2. Puntos técnicos fuertes de la máquina de calefacción de flujo de soldadura en 3 en 1 h Línea de fabricación del haz:

1) La operación en esta máquina de calentamiento es vertiendo flujo en el horno, conveniente y confiable;

2) Los elementos de calentamiento de acero inoxidable se distribuyen uniformemente dentro del horno de calentamiento, asegurándose de un calentamiento uniforme en el flujo de soldadura. Su instalación y desmantele es fácil de realizar;

3) La temperatura de calentamiento dentro del horno de calefacción se controla automáticamente con alta precisión. El contenido de agua en el flujo de soldadura con calefacción se puede mantener menos del 0.1%.


C. Estructura y unidades principales del horno de calentamiento de flujo de soldadura en 3 en 1 h Línea de fabricación del haz:

1. Estructura y composición: esta máquina de calefacción está compuesta de:

1) horno de calefacción;

2) caja externa;

3) sistema de control de temperatura de calentamiento;

2. Unidades principales y su funcionamiento de la máquina de calefacción de flujo de soldadura por sierra durante una máquina de alisado de soldadura de ensamblaje de haz de 3 en 1 h :

1) La caja externa de la máquina de calefacción se fabrica a partir de placas de acero delgadas de alta calidad;

2) El horno de calefacción se fabrica a partir de placas de acero inoxidable resistente al calor y se rellena con lana de roca de calidad superior como material de aislamiento;

3) Los elementos de calentamiento de acero inoxidable se distribuyen uniformemente dentro del horno de calefacción;

4) La salida de flujo de soldadura con calefacción se encuentra en la parte inferior del horno de calentamiento, que consiste en eje de válvula/ rotación/ mango/ resorte;

5) Cuando sea necesario descargar el calentamiento de la soldadura, solo encienda la manija, la válvula se encenderá en consecuencia, y el flujo de soldadura con calefacción se descargará del horno de calefacción de flujo de soldadura automáticamente;

6) Cuando no está en uso, la válvula se apaga bajo la acción de la primavera;

7) El sistema de control de temperatura de la máquina de calentamiento de flujo de soldadura de sierra está compuesto por el controlador de temperatura/ botones de control y los contactores de CA.


D. Principales especificaciones técnicas de la máquina de calefacción de flujo de soldadura:

1. Electricidad: AC440V/ 60Hz 3 Fase 4 Línea (sastre hecha para el país del cliente)

2. Potencia nominal: 4 kW;

3. Temperatura nominal: 450 ° C;

4. Capacidad nominal: 100 kg;

5. Dimensión general (ancho x profundidad x altura): 920 mm x 600 mm x 1350 mm


E. Operación en el horno de calefacción de flujo de soldadura de sierra para una máquina de alisado de soldadura de ensamblaje de haz de 3 en 1 h:

1. Trabajo de preparación de operaciones en la línea de fabricación de haz de 3 en 1 h:

1) Ubicación y fijación: esta máquina de calefacción de flujo de soldadura debe ubicarse en la zona seca interior y colocar en el plano nivelado, sin fijación adicional;

2) Protección eléctrica en el horno de calefacción que se aplica en una máquina de alisado de soldadura de ensamblaje de viga de 3 en 1 h :

a) Debe haber una pieza de uso dedicado de AC Breaker instalado en la línea de suministro de energía eléctrica;

b) y los cables con el mismo diámetro de línea de alimentación deben usarse como alambre de conexión a tierra;

3) Antes de encender: Inspeccione el rendimiento eléctrico de la placa de control, asegurándose de que no haya fenómeno de falla, incluida la fuga de circuito abierto/ electricidad, etc.;

4) Agregar flujo de soldadura: cuando todo esté listo para trabajar, abra la cubierta superior del horno de calefacción y vierta flujo de soldadura, luego cierre en la cubierta superior;

2. Operación después de encender la máquina de fabricación de haz de 3 en 1 h:

1) Seleccione 'alta temperatura ': enciende la electricidad, cambie la 'temperatura baja alta ' interruptor a 'alto ';

2) Establecer en parámetros de calefacción de flujo de soldadura por sierra :

a) Alta temperatura objetivo para calentar;

b) tiempo de retención de temperatura de calentamiento;

c) temperatura de retención de calentamiento;

Nota: La forma detallada de los parámetros que se configuran, verifique el libro manual del controlador de temperatura;

3) Comience: Al finalizar la configuración de los parámetros y confirme en la configuración correcta, presione el botón 'Calefacción en '. El proceso de calefacción de flujo de soldadura por sierra se inicia en el trabajo;

4) Panel de operación del horno de calefacción de flujo de soldadura por sierra: ( Fig.5 )


Fig5 sierra de soldadura Flujo de calefacción de calefacción 2

5) Termine de calefacción: al finalizar el calentamiento del flujo de soldadura, apague la electricidad del horno de calefacción, encienda su manija para abrir su válvula, el flujo de soldadura con calefacción se puede descargar fuera del horno y verter en recipiente.



F. importa para la atención sobre el uso diario de la línea de fabricación de haz de 3 en 1 h:

1. Protección de recubrimiento en una máquina de alisado de soldadura de ensamblaje de haz de 3 en 1 h:

1) El cuerpo principal de esta máquina de calefacción de flujo de soldadura de sierra se fabrica a partir de placas de acero y se pinta con pintura plana;

2) Durante el uso diario, no raye ni estropee la película de recubrimiento del cuerpo principal, lo que conducirá a la corrosión del cuerpo principal del horno de calefacción;

2. Gestión de la capacidad de calefacción de la máquina de fabricación de haz de 3 en 1 h:

1) El flujo de soldadura de sierra dentro del horno de calentamiento para calentar, su altura de nivel debe estar por encima de la superficie superior de los tubos de calentamiento eléctrico. Lo que significa que el flujo de soldadura adicional debe cubrir completamente los tubos de calefacción eléctricos;

2) Además, al verter el flujo de soldadura en el horno de calentamiento, asegúrese de no estropear los tubos de calentamiento;

3. Máquina de calentamiento de flujo de soldadura de sierra puesta en uso en una línea de fabricación de haz de 3 en 1 h:

Para la máquina de calefacción recién comprada, o la máquina que se reanuda para su uso después de un almacenamiento a largo plazo, debería ser:

1) El horno de calentamiento vacío debe calentarse a la temperatura establecida 40 ° C a 80 ° C durante 2 horas, con el propósito de la disipación de humedad, y mejorar el rendimiento de aislamiento de la máquina de calefacción;

2) Solo después de esto puede poner la máquina de calefacción en uso normal.
