Encuentre la propuesta más apropiada para producir un haz H pesado mediano con máquina de fabricación de haz H

Antecedentes de este blog en H Beam Steel Structure Machine de fabricación:

1) perspicacia comercial : ingresando el año de 2023, hay numerosos clientes de diferentes países, que tienen demanda de producir h vile en especificaciones diversificadas;

2) surtido de equipos : en la industria de equipos de estructura de acero, hay diferentes tipos de máquina de fabricación de haz H, incluida la máquina de soldadura de haz H, la línea de producción de haz H, el ensamblaje de h de H de la máquina de soldadura de la viga H -Máquina integral ... que tiene su ámbito especificado de piezas de trabajo aplicables higas H para fabricación;

3) Espere en la solución a

a) Por supuesto , es fácil recomendar la máquina de fabricación de estructura de acero correspondiente para los clientes, suponga que las piezas de trabajo caen perfectamente en el rango de especificaciones del equipo correspondiente;

b) Sin embargo, en la aplicación práctica, las condiciones son tan simples : los clientes deben producir piezas de trabajo H haz con especificaciones extensas y personalizadas;

c) En tales condiciones , encontrar la propuesta técnica más adecuada de la máquina de haz H parece de vital importancia;

4) Temas cubiertos en este breve blog sobre la función integral de la máquina de soldadura del haz :

Hagamos una breve discusión sobre los siguientes temas:

a) Especificaciones predeterminadas de Wuxi Jack H Beam Integral Machine;

b) Equipo recomendado para soldadura Viga H gruesa: máquina de soldadura de haz H de sierra H;

c) Solución al producir un tamaño de pierna de 12 mm con una máquina Wuxi Jack 3 en 1 h de haz;

d) Capacidad de enderezado en Wuxi Jack H Beam Integral Machine;

e) Ventajas de la máquina integral Wuxi Jack H Máquina de haz;

f) Ejemplo de carcasa de negocios en Wuxi Jack Steel Structure H Beam Machine

A. Especificaciones predeterminadas de Wuxi Jack H Beam Assembly Welding Enderezado Máquina integral :

1. Para producir haz de H soldado con espesor de brida (alas) es igual a 25 mm o menos , la estructura de acero de la serie PHJ y ZHJ es la máquina de fabricación de haz H es la opción perfecta;

2. Wuxi Jack 3 en 1 h Máquina de soldadura de haz:

Demostrado en el boceto a continuación, la máquina cubre una gama completa de piezas de trabajo de servicio ligero a medio:

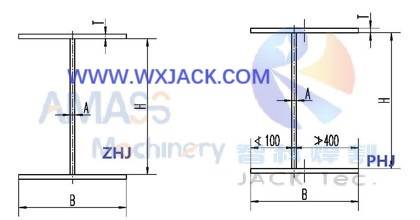

1) Sección transversal de hazas H en el uso de la estructura de acero: ( Fig.1 )

2) La máquina de la serie ZHJ se centra en producir haz H soldado con alas de brida de igual longitud ;

3) la máquina de la serie Phj puede producir haz H soldadado con alas de brida de longitud igual como desigual ;

4) Espesor de la placa : el grosor de la red varía de 5 mm a 32 mm, y el grosor de la brida varía de 6 mm a 40 mm;

3. Máquina de fabricación de haz de 3 en 1 h para producir una estructura de acero de luz a mediana:

1) La mejor opción : lo que significa, como se puede encontrar en el bosquejo anterior, en el campo de producir luz a luz H de luz, la máquina de haz de 3 en 1 h es la mejor solución;

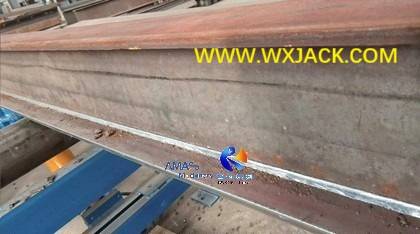

2) La viga H de soldadura terminada producida a partir de Wuxi Jack 3 en 1 h de máquina integral del haz: ( Fig.2 )

3) Esto cubre todos los factores en la producción magra : calidad / rentabilidad / productividad / inversión en la máquina de fabricación de estructuras de acero y ahorro en el espacio del taller;

4) Crecimiento rápido : esta es la razón por la cual, por qué estos años en la industria de la estructura de acero chino y en todo el mundo, más del 50% de los casos aplicantes de la línea tradicional de producción de haz H han sido reemplazados por la máquina de haz de 3 en 1 h, y esta tendencia continúa actualmente;

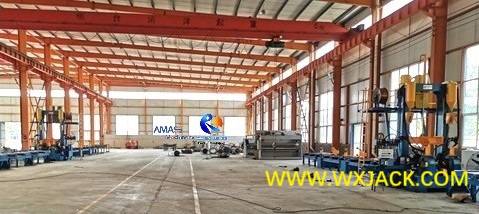

5) Poner en uso en la instalación del cliente: 2 conjuntos de Wuxi Jack ZHJ18 Manaina de fabricación de estructura de acero de haz modelo H: ( Fig.3 )

B. Equipo recomendado para soldar Viga H gruesa: Máquina de soldadura de haz de sierra H :

1. Tecnología de soldadura adoptada en 2 tipos principales de la máquina de soldadura de haz H :

1) Tamaño de la pierna : mientras tanto, el estándar nacional chino estipula que, para el grosor de brida (alas) es igual a 32 ~ 40 mm , el tamaño de la pierna correspondiente de la costura de soldadura debe ser de al menos 12 mm;

2) Relación : esto implica que el tamaño de la pierna debe estar alrededor (0.5 ~ 0.6) veces que el del grosor de la brida;

2. Campo de nicho de 2 tipos principales de la máquina de soldadura de haz H :

1) Comparación : en este aspecto, aunque la máquina de haz integral H de la función H tiene la capacidad de producir una costura de soldadura de tamaño de pierna de 12 mm, su apariencia no se ve tan bien como la costura de soldadura producida a partir de la máquina de soldadura de haz de sierra convencional (soldadura por arco sumergida);

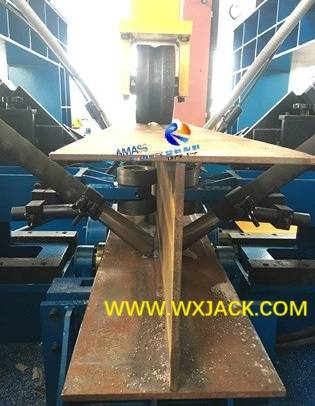

2) De todos modos, la posición de soldadura de la máquina integral de soldadura de la soldadura de viga de 3 en 1 h se adopta con soldadura plana: ( Fig.4 )

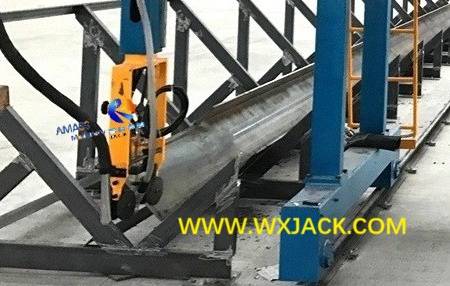

3) Mientras que la máquina de soldadura de haz H saw H se adopta con soldadura de filete de 45 °: ( Fig.5 )

3. Solución adecuada para producir tipos mixtos de haz H con estructura de acero Máquina de fabricación de haz H:

1) En un caso comercial práctico negociado entre el cliente y Wuxi Jack, el cliente tiene el 40% de las piezas de trabajo tienen un grosor grueso, justo por encima de 25 mm, hasta 40 mm;

2) En tal condición, recomendamos 1 conjunto de una máquina de soldadura de haz de haz H saw H saw , como complemento en la máquina de haz de 3 en 1 h, para producir luz H soldada de luz a mediana;

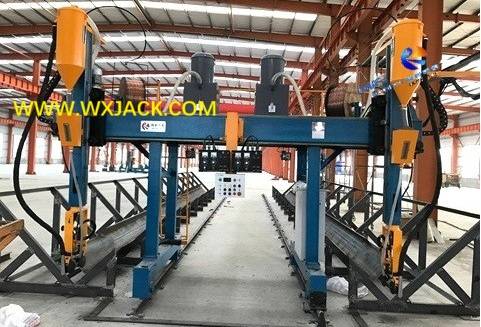

3) Wuxi Jack LHT Modelo T Frame Serrar H Máquina de soldadura de haz H Vigile H: ( Fig.6 )

4) Puntos fuertes : este modelo de máquina de sierra LHT no solo puede producir haz H, sino también haz de caja. Teniendo en cuenta la amplia variedad de productos de clientes, puede ampliar en gran medida el alcance de las piezas de trabajo disponibles.

C. Solución al producir un tamaño de pierna de 12 mm con Wuxi Jack 3 en 1 h Máquina de fabricación de haz :

1 .​

1) Al hacer una viga H con un tamaño de pierna de 12 mm, algunos clientes soldan el haz H con pase único;

2) Esto se puede hacer con una máquina de haz de 3 en 1 h, pero necesita reducir la velocidad de la velocidad de soldadura;

2. Múltiples pases de la costura de soldadura con la máquina de soldadura de haz de sierra H:

1) Algunos clientes realizan soldadura en el haz H con dos veces pase. Y, la mayoría de los clientes tienen solo 1 conjunto de la máquina de haz de 3 en 1 h;

2) Practica : entonces, necesitan descargar el haz H soldado, transportar el haz H hacia atrás al transportador de entrada de la máquina mediante la grúa de viaje y cargar el haz H nuevamente en la máquina y llevar a cabo soldadura por segunda vez;

3) De todos modos, bajo la condición de solo 1 conjunto de la máquina de soldadura de haz de 3 en 1 h, en el proceso de h viga a h en haz, esta es la práctica necesaria en el segundo ^tiempo que carga la pieza de trabajo en la máquina;

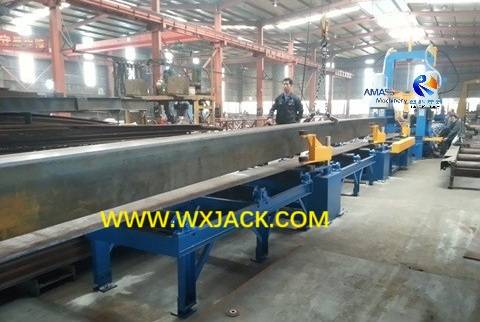

4) El momento de cargar el haz T en el Jack Wuxi 3 en 1 Máquina de fabricación de haz H de estructura de acero, para soldar la segunda ^pieza de la red en h viga en el sitio del cliente: ( Fig.7 )

3. Regla general sobre la elección de la máquina de soldadura del ensamblaje del haz H enderezar la máquina integral :

1) Entonces, Wuxi Jack recomienda que tales piezas de trabajo gruesas solo tomen un pequeño porcentaje de volumen total de 3 en 1 h de la pieza de trabajo de la máquina de la viga --- Será mejor que lo mantenga dentro del 10% ~ 20% del volumen total;

2) Esto es solo una regla general (fecha empírica) basada en nuestra experiencia.

D. Capacidad de enderezado en Wuxi Jack H Beam Assembly Weld Machine Integral Machine :

1. La capacidad de enderezado de Wuxi Jack 3 en 1 Máquina de fabricación de haz H es 2 veces mayor que la de los competidores :

2. Máx. 40 mm Q235/ 28 mm Q345 del equipo Wuxi Jack, en comparación con el máximo. 20 mm Q235 de otros proveedores;

3. Entonces, la máquina de haz Wuxi Jack H también se puede aplicar como 1 conjunto de máquina de alisado de brida de haz modelo H HYJ-800.

E. Ventajas de Wuxi Jack Función integral H Máquina de soldadura de haz :

Este tema se introduce en detalle, en la página web ' Comprensión rápida sobre la estructura de acero H máquina de fabricación de haz '.

F. Ejemplo de caso de negocios en Wuxi Jack Steel Structure H Máquina de fabricación de haz :

1. Esta máquina integral H de h viga 3 en 1 también se puede aplicar en una línea de producción en miniatura :

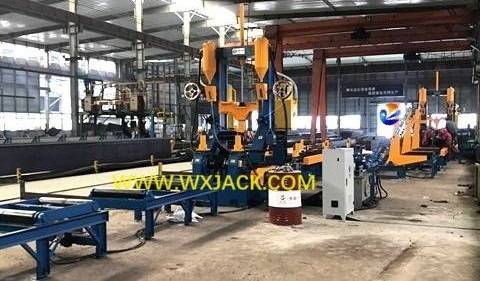

2. En el sitio del cliente, 2 conjuntos de Wuxi Jack Phj15 Modelo 3 en 1 h Máquina de fabricación de estructura de acero de haz, entremezclada con un disco hidráulico de 90 ° de equipo de volcado en el medio: ( Fig.8 )
