Dos modos de soldadura principales para una máquina de soldadura de haz de 3 en 1 h: SAW y GMAW CO2

Visitas:6549     Autor:Editor del sitio     Hora de publicación: 2024-07-04      Origen:Sitio

Dos modos de soldadura principales para una máquina de soldadura de haz de 3 en 1 h: SAW y GMAW CO2

Asunto de este blog en dos modos de soldadura con una máquina de soldadura de haz de 3 en 1 h:

1. Antecedentes: en junio de 2024, durante la comunicación técnica con un cliente en el extranjero en la máquina de fabricación de haz de 3 en 1 en 1 h, el cliente planteó la pregunta como se muestra a continuación:

1) Comparación técnica entre la SAW y 2 la soldadura de CO que se aplica en una máquina de alisado de soldadura de ensamblaje de haz de 3 en 1 h;

2) ¿Qué modo de soldadura es más apropiado para su producción de haz H?

2. Importancia: Las 2 preguntas anteriores son consultas típicas durante la negociación de negocios con muchos clientes por Wuxi Jack, que son la consideración principal para la selección adecuada sobre la configuración de H Beam 3 en 1 máquina;

3. Temas en este blog sobre el modo de soldadura del haz H 3 en 1 máquina de fabricación:

  • Caso comercial sobre comunicación de 3 en 1 máquina;

  • Características técnicas del modo Saw and Co 2 Welding;

  • Guía general sobre la selección del modo de soldadura SAW o GMAW CO 2 ;

  • Comparación técnica entre 2 el modo de soldadura SAW y GMAW Co;

  • Wuxi Jack Fuerza técnica para proporcionar la configuración apropiada de H Beam 3 en 1 máquina para el cliente



A. Caso de negocios sobre la comunicación de la máquina de fabricación de haz de 3 en 1 h:

1. Solicitud del cliente en una máquina de soldadura de haz de 3 en 1 h:

Al inicio de la comunicación, el cliente dio especificaciones de su haz H:

1) H Altura web de haz: 150 mm a 610 mm;

2) H VIDA H ADHO: 150 mm a 350 mm;

3) Espesor de las placas: 3.2 mm a 25 mm, principalmente de 3.2 mm a 12.5 mm;

2. Propuesta de Wuxi Jack en H Beam 3 en 1 máquina:

Basado en la solicitud del cliente, que cubre el grosor para 2 la soldadura de sierra y co. Entonces, propusimos 2 opciones de soldadura para la elección del cliente:

1) Sierra: la máquina H de haz 3 en 1 debe equiparse con 2 conjuntos de fuente de alimentación de soldadura de sierra/ consola de control y antorcha;

2) GMAW CO 2: O, equipado con 2 conjuntos de 2 sistema de soldadura GMAW CO;

Entonces, ¿cuál es el modo de soldadura más adecuado para la elección del cliente?



B. Características técnicas de SAW y CO 2 de 3 en 1 h Machina de soldadura de haz:

1. Sierra de 3 en 1 h Máquina de alisado de soldadura de la viga:

1) Lo que es: Saw, abreviatura de 'soldadura de arco sumergido ', se usa ampliamente en el campo de la producción de haz H. Es el modo de soldadura principal, que representa más del 80% ~ 90% para ser adoptado en una máquina de fabricación de haz de 3 en 1 h;

2) Características técnicas y uso de sierra para la máquina H de haz 3 en 1:

a) Corriente de soldadura: SAW tiene una corriente de soldadura relativamente grande, en el alcance de 100A ~ 1000A, generalmente con corriente de trabajo de 500A ~ 700a;

b) Consumibles de soldadura: con φ2.5 mm ~ φ4.0 mm de alambre de soldadura sólida y flujo de soldadura SJ101;

c) Uso: para soldar en acero al carbono con un grosor relativamente grande: 8 mm o más. En otras palabras, Saw es 'pesado ' forma de soldadura para la producción de haz H;

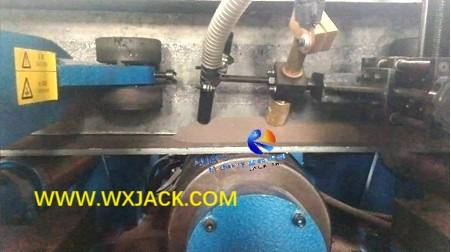

3) soldadura de sierra en Wuxi Jack H Beam 3 en 1 Máquina de fabricación: ( Fig.1 )


Fig1 3 en 1 h Máquina de soldadura de haz 197

2. GMAW CO 2 en la aplicación de la máquina de fabricación de haz de 3 en 1 h:

1) ¿Qué es: GMAW Co 2, abreviatura de 'soldadura por arco de metal de gas con 2 gas CO protegido ', es el otro modo de soldadura importante en la producción de haz H, además de sierra;

2) Características técnicas y uso de 2 la soldadura de CO para una máquina de soldadura de haz de 3 en 1 h:

a) Corriente de soldadura: CO 2 tiene una corriente de soldadura más pequeña, en el alcance de 100A ~ 500a, generalmente con corriente de trabajo de 350a ~ 400a;

b) Soldadura de consumibles: con alambre de soldadura con núcleo, para soldar en metal ferroso y no ferroso de grosor más delgado: 2 mm a 8 mm;

c) Resistencia a la costura de soldadura: la soldadura de CO 2 ofrece una costura de soldadura de valor IK más alto. Entonces, es apropiado para soldar en 'viga larga y delgada' h;

d) En otras palabras, la soldadura de CO 2 es 'delicado ' Modo de soldadura para la máquina H de haz 3 en 1;

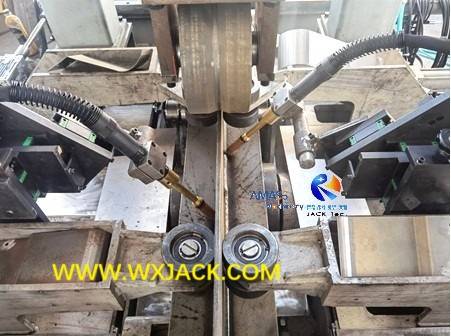

3) Operación de soldadura de CO 2 y haz T terminado en Wuxi Jack H Beam 3 en 1 Máquina de fabricación: ( Fig.2 )

Fig2 H Haz 3 en 1 Máquina 2 IMG_20220912_093400



C. Guía general sobre la selección de SAW o GMAW CO 2 para la máquina de fabricación de haz 3 en 1:

1. Sierra: Especificaciones de haz H aplicables para una máquina de alisado de soldadura de ensamblaje de haz de 3 en 1 h:

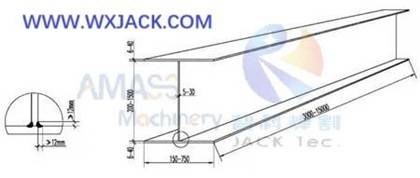

Tamaños típicos de haz H para sierra: ( Fig.3 )

Fig3 H Haz 3 en 1 máquina 181

a) brida de haz y espesor de la red: 5 mm ~ 40 mm;

b) H Viga de altura web: 200 ~ 1500 mm;

c) H ancho de brida de haz h: 150 ~ 750 mm;

Especialmente para producir un grosor de 8 mm de ~ 40 mm, Saw tiene muy buena calidad y eficiencia para el rendimiento de la máquina H Beam 3 en 1:

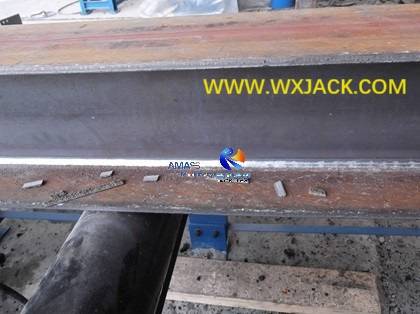

Viga H de soldadura producida a partir de sierra: ( Fig.4 )

Fig4 3 en 1 h Máquina de soldadura de haz 21

2. GMAW CO 2: Specificaciones de haz H aplicables para una máquina de soldadura de haz de 3 en 1 h:

Tamaños típicos de haz H para 2 el modo de soldadura de co GMAW: ( Fig.5 )


Máquina de soldadura de haz de 5 3 en 1 h _20231212153020

a) brida de haz y espesor de la red: 3 mm ~ 8 mm;

b) H Viga de altura web: 150 ~ 800 mm;

c) H ancho de brida de haz h: 150 ~ 750 mm;

Especialmente para producir una viga H larga y delgada con una máquina de soldadura de haz de 3 en 1 h :

a) H longitud h de más de 6 m,

b) H Altura y ancho del haz H 150 mm ~ 400 mm;

c) brida de haz H y espesor de la red 3 mm ~ 8 mm;

GMAW CO 2 tiene muy buena calidad y eficiencia para garantizar el rendimiento superior y estable de la máquina de soldadura de haz de 3 en 1 h:

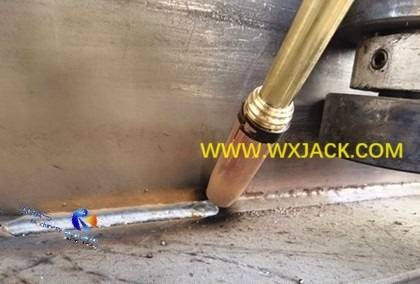

Seamia de soldadura fabricada a partir de CO 2 GMAW durante la producción de haz H: ( Fig. 6 )

Fig6 3 en 1 h Máquina de soldadura de haz IMG_20220912_093326

3. Experiencia de Wuxi Jack en la selección de modos de soldadura adecuados para una máquina de soldadura de haz de 3 en 1 h:

Depende del porcentaje de haz H con grosor que se producirá:

1) Si más del 60% del haz H tiene un grosor inferior a 8 mm , entonces GMAW Co 2 es mejor para la máquina de haz de 3 en 1 h; Para un haz de 40% de h con un espesor de Higer que 8 mm, Gmaw Co 2 puede producir, pero la eficiencia es menor que la sierra;

2) Si más del 60% del haz de H tiene un grosor es igual o más grande que 8 mm, , entonces la sierra es mejor. Para un haz de 40% de h con un grosor inferior a 8 mm, la sierra todavía puede producir haz H, pero generará cierta deformación en el haz H terminado.




D. Comparación técnica entre SAW y GMAW CO 2 para la máquina de alisado de soldadura de ensamblaje de haz de 3 en 1 h:

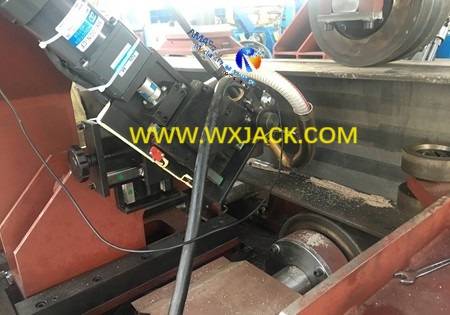

1) La soldadura de sierra se lleva a cabo en Wuxi Jack 3 en 1 h Máquina de fabricación de haz: ( Fig.7 )

Fig7 3 en 1 h Máquina de fabricación de haz 15 15

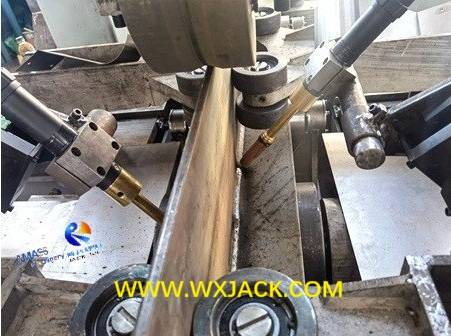

2) Se realiza la soldadura de 2 GMAW CO en Wuxi Jack 3 en 1 h del ensamblaje de la viga Máquina de alisado: ( Fig.8 )

Fig8 3 en 1 h Máquina de alisado de soldadura del ensamblaje de la viga 3 IMG_20220912_093410

Ilustración en aspectos clave de SAW versus GMAW Co 2 en una máquina de soldadura de haz de 3 en 1 h:

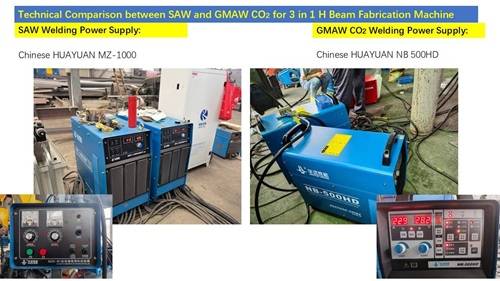

1. Sistema de soldadura: fuente de alimentación de soldadura/ consola de control/ antorcha de soldadura, sierra versus CO 2: ( Fig.9 )

Fig9 H Haz 3 en 1 Máquina S5

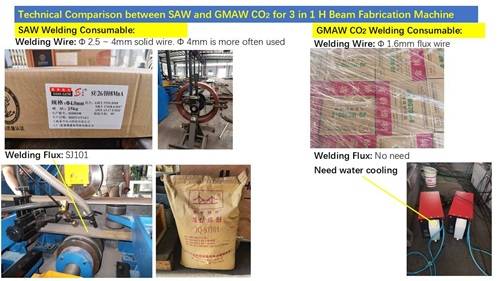

2. Soldadura consumibles de sierra versus 2 soldadura de co GMAW: ( Fig.10 )

Fig10 3 en 1 h Máquina de soldadura de haz S6

3. Operación de soldadura con sierra versus 2 soldadura de co GMAW en una máquina de soldadura de haz de 3 en 1 h:

a) SAW tiene una operación fácil de usar, sin luz de chispa durante el proceso de soldadura;

b) 2 La soldadura de Co genera una luz fuerte, que es dañina en la vista del operador.

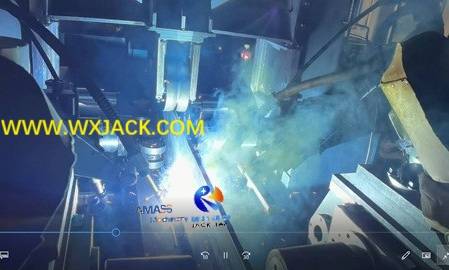

Entonces, para 2 la soldadura de Co, el operador debe ponerse en el casco durante la operación de la máquina H de H Vaile 3 en 1: ( Fig.11 )

Fig11 3 en 1 h Máquina de soldadura de haz 98

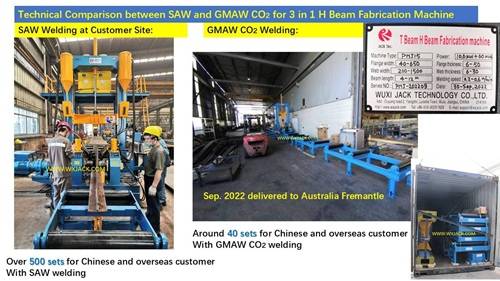

4. En el sitio del cliente con Saw versus GMAW CO 2 Soldadura de Wuxi Jack 3 en 1 h Machina de haz: ( Fig.12 )

Fig12 3 en 1 H Máquina de alisado de soldadura del ensamblaje del haz S7 Fig12 3 en 1 H Máquina de alisado de soldadura de ensamblaje del haz S7



E. Fuerza técnica de Wuxi Jack en proporcionar la configuración adecuada de H Beam 3 en 1 máquina para clientes:

1. Tecnología principal: Wuxi Jack toma liderazgo en el desarrollo de la máquina de la serie PHJ y ZHJ en los últimos 15 años desde 2009, en el aspecto del diseño/ rendimiento/ técnica/ operación, etc.;

2. Experiencia rica: con alrededor de 600 conjuntos de la máquina H Beam 3 en 1 entregada para clientes en China y en el extranjero, el equipo de ingeniería de Wuxi Jack ha acumulado una rica experiencia y datos abundantes, lo que nos ayudan a proporcionar el diseño 3 en 1 más adecuado para el cliente con diversos requisitos;

3. Para una introducción más detallada sobre las superioridades de Wuxi Jack de nuestra máquina H de haz H 3 en 1, se ilustra en las diapositivas: ' Comprensión rápida en Wuxi Jack H Beam 3 en 1 Máquina de fabricación '.
