Máquina de soldadura de pórtico para vigas modelo H LHA con tecnología SAW avanzada

La máquina de soldadura por arco sumergido con viga I con marco de pórtico modelo LHA ​​produce soldadura de vigas en H (viga I) con tecnología avanzada SAW (soldadura por arco sumergido) de arco simple, arco doble o arco tándem, según la demanda del cliente o las condiciones prácticas.   (Fig.1,2)

1.     Arco único de tecnología SAW en la máquina SAW con viga H con marco de pórtico LHA:

Se refiere a 'Una sola pieza de alambre de soldadura genera un arco de soldadura único': (Fig. 3)

1)      Con este tipo de tecnología SAW, la altura de soldadura de cada pasada de cordón de soldadura es de aproximadamente 10 mm;

2)      En tal caso, se utiliza un conjunto de fuente de energía de soldadura para soldar una pieza de trabajo, en el progreso de trabajo de la máquina soldadora de vigas H con marco de pórtico;

3)      Entonces, para la máquina soldadora de pórtico de vigas LHA modelo I (Máquina de soldadura de vigas tipo T LHT H Además), un conjunto de la máquina debe estar equipado con dos conjuntos de fuentes de alimentación de soldadura (debido a que dos piezas de viga H se sueldan al mismo tiempo en la máquina): (Fig.4)

4)      En cuanto a Máquina de sierra con viga LHC H tipo columna, un conjunto de la máquina debe estar equipado con un conjunto de fuente de energía de soldadura únicamente (debido a que una pieza de viga H se suelda en cualquier momento de trabajo de esta máquina soldadora de vigas H): (Fig.5)

2.     Arco en tándem de tecnología SAW en la máquina soldadora de vigas H con marco de pórtico LHA:

Se refiere a 'Dos trozos de alambre de soldadura generan un doble arco de soldadura'. Con este tipo de SIERRA, la altura de soldadura de cada pasada de cordón de soldadura puede ser de hasta 20 mm: (Fig.6)

1)      Por esta razón, para las vigas H con un espesor de alma superior a 20 mm (generalmente llamamos a estas vigas H como 'gruesas'), los clientes tienen dos opciones en la configuración de la máquina SAW de vigas H con marco de pórtico LHA:

2)      Cualquiera de los dos adopta con Single Arc discutido en el segmento anterior.La máquina soldadora de vigas I con marco de pórtico se mueve hacia adelante y hacia atrás a lo largo del riel dos veces y, al mismo tiempo, aplica SAW en la viga H dos veces;

3)      O bien, adopta con Tandem Arc de este segmento.En tales condiciones, la máquina de soldadura por arco sumergido con viga I con marco de pórtico modelo LHA ​​puede terminar SAW en la viga H con una sola pasada de soldadura.Entonces, también duplica la productividad;

4)      Con la introducción del arco en tándem, se deben utilizar dos juegos de fuentes de alimentación de soldadura para una pieza de soldadura de viga H.O, en otras palabras, se deben equipar cuatro juegos de fuentes de energía en un juego de máquina soldadora de vigas H modelo LHA ​​(esto también se aplica a la máquina SAW de vigas LHT H; mientras que para un juego de máquina soldadora de vigas H tipo columna LHC, Deben ser dos conjuntos de fuentes de energía).

3.     Arco gemelo de tecnología SAW en la máquina soldadora de vigas H con marco de pórtico LHA:

Se refiere a 'Dos trozos de alambre de soldadura generan un arco de soldadura único.'. Generalmente se aplica en la posición de soldadura de filete plano en la máquina soldadora de vigas H:   (Fig.7)

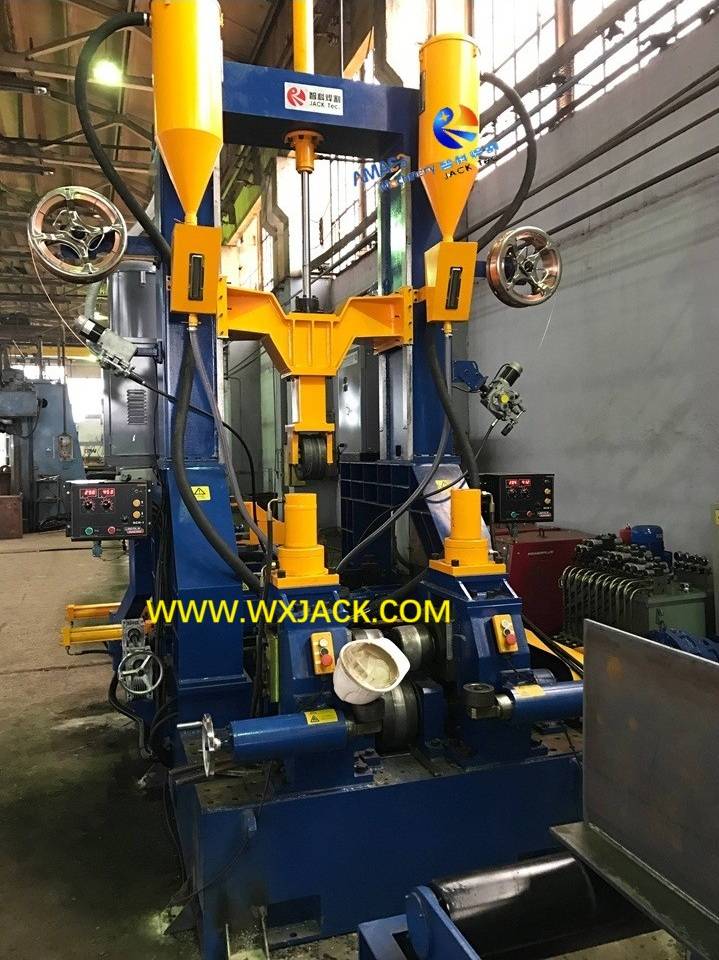

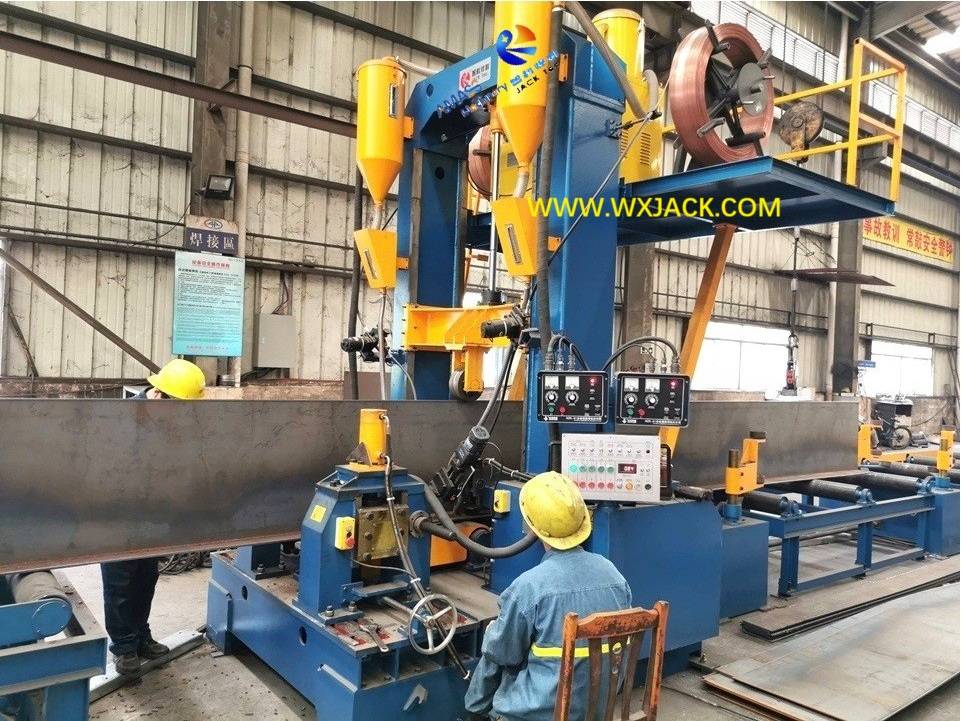

1)      La soldadura de filete plano significa que la pieza de trabajo se coloca plana en posición horizontal, mientras que el soplete de soldadura está a 45°;El Máquina integral de enderezamiento por soldadura y ensamblaje de vigas en H series PHJ y ZHJdesarrollado por nuestra empresa se adopta con soldadura de filete plano;

2)      En comparación, la soldadura de filete de 45° utilizada en la máquina soldadora de vigas H LHT/LHC/LHA es la pieza de trabajo, la viga H se coloca en la posición de 45°, mientras que el soplete de soldadura está en posición vertical hacia abajo;

3)      La soldadura de filete plana no es tan fácil como la soldadura de filete de 45° en términos de producir una costura de soldadura de buena apariencia.Sin embargo, con la adopción de Twin Arc, este objetivo se puede alcanzar;

4)      Además, Twin Arc puede aumentar la velocidad de soldadura alrededor del 5%, lo que contribuye a la alta eficiencia de producción en la máquina soldadora de vigas H;

5)      Para tener una comparación intuitiva de la soldadura de filete plano aplicada en la máquina integral de enderezamiento de soldadura de ensamblaje de vigas PHJ y ZHJ H, con la soldadura de filete de 45° (ambos tipos pertenecen a la soldadura por arco sumergido) aplicada en la soldadura de pórtico tipo columna LHC, tipo T LHT y viga I grande LHA. Máquina, consulte las siguientes 2 imágenes: (Fig.8,9)

4.     Parámetros técnicos de la máquina soldadora de vigas H con marco de pórtico LHA:

A continuación se detallan las especificaciones de esta máquina SIERRA de viga H con marco de pórtico de alta eficiencia LHA:
